- Seloste kuvaan 6.3.1
6.3.2.3 Kokoaminen
Varo komponenttipöydän ja koneen (9 ja 10) puhtaita päällyspintoja.
Nosta komponenttipöytää nostovaunulla ja nosta komponenttipöytää ylös niin, että tämä ei voi sisääntyön-
nössä tarttua mistään koneeseen.
Työnnä komponenttipöytää varovasti niin pitkälle koneeseen, että komponenttipöydän keskitystappien
kiinnitysreiät menevät keskityspulttien yli (4 ja 8).
Laske komponenttipöytää varovasti alas, kunnes komponenttipöytä on vastaanottotelineellä.
Lukitse kiinnitysvipu (7).
Kiinnitä ensin litteä pistoke tietoliikennettä varten.
Kiinnitä molemmat kuusiokoloruuvit ja vedä ne tiukasti kiinni (5).
Kiinnitä pyöreä pistoke virransyöttöä varten.
Lukitse suojakotelot.
Avaa HÄTÄ-SEIS-painike.
1) Liitos kommunikaatioliitäntää varten
2) Liitäntä komponenttivaihtopöydän virransyöttöä varten
3) Paineilman liitospää
4) Poraukset keskityspulteille
5) Kuusiokoloruuvit komponenttivaihtopöydän kiinnitystä varten
6) Komponenttivaihtopöydän asetuspinta
7) Vaakakiinnitin
8) Keskityspultit
9)
Komponenttipöydän päällyspinnat
10)Koneiden päällyspinnat
A Vaihtopöytänostovaunun sissäntyöntäminen
6 Komponenttikäsittely Käyttöohje SIPLACE 80S-20/F4/F4-6/F5
6.3 Komponenttipöydät Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx
6 - 14
Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 6 Komponenttikäsittely
Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 6.4 Tyhjänauhaleikkauslaite SIPLACE 80S-20/F4/F4-6-automaateilla
6 - 15
6.4 Tyhjänauhaleikkauslaite SIPLACE 80S-20/F
4
/F
4
-6-
automaateilla
6.4.1 Yleistä
Ladonta-automaatti SIPLACE 80S-20/F
4
/F
4
-6 on varustettu molempien komponenttipöytien asennuspaikoilla
tyhjänauhaleikkauslaitteella. Tyhjänauhaleikkauslaite suorittaa nauhajätteen poikkileikkauksen. Nauhan leik-
kauskappaleet tippuvat komponenttipöydän alapuolella olevaan jätesäiliöön.
Tyhjennä päivittäin tämä jätesäiliö.

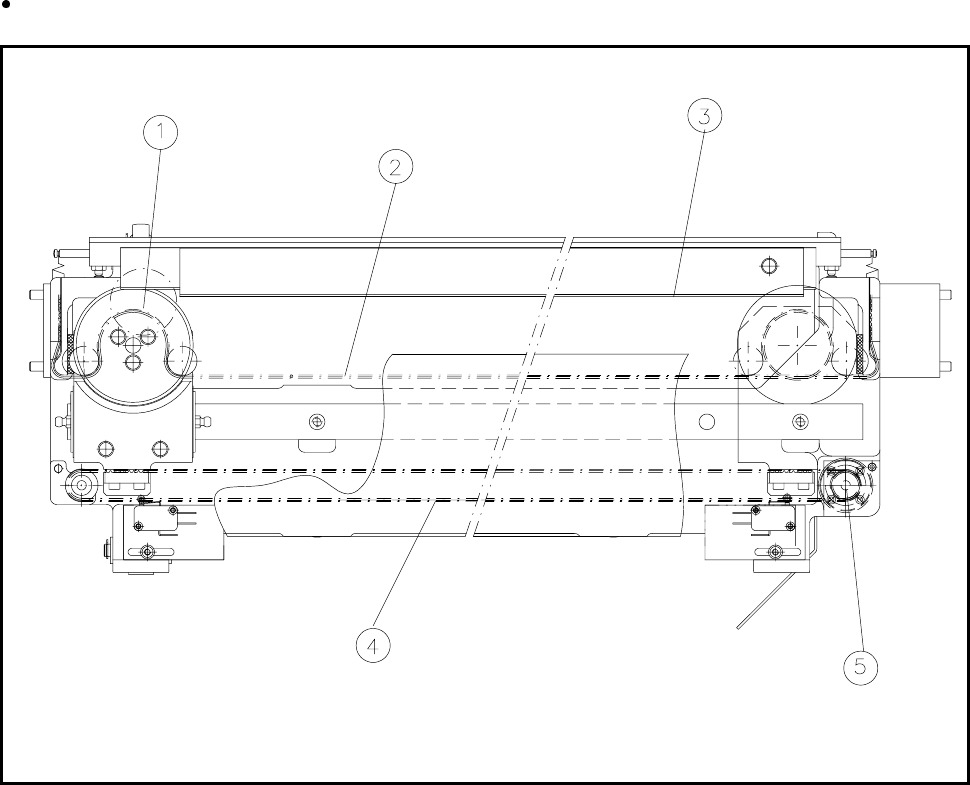

Kuva 6.4.1 Tyhjänauhaleikkauslaite
- Seloste kuvaan 6.4.1
1) Leikkauspyörä 2) Leikkauspyörän hammashihna
3) Leikkausreuna 4) Käyttöhammashihna
5) Käyttömoottori
