Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 6 Komponenttikä sittely Painos 03/98 CE FIN ohjelmave rsiosta SR.404.xx 6.6 Wafflepack-vaihtaja 6 - 23 6.6.4 Kourujen syöttäminen Kouruj a valvot aan va rast ointiy ksikö ssä, että ne…
6 Komponenttikäsittely Käyttöohje SIPLACE 80S-20/F4/F4-6/F5
6.6 Wafflepack-vaihtaja Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx
6 - 22

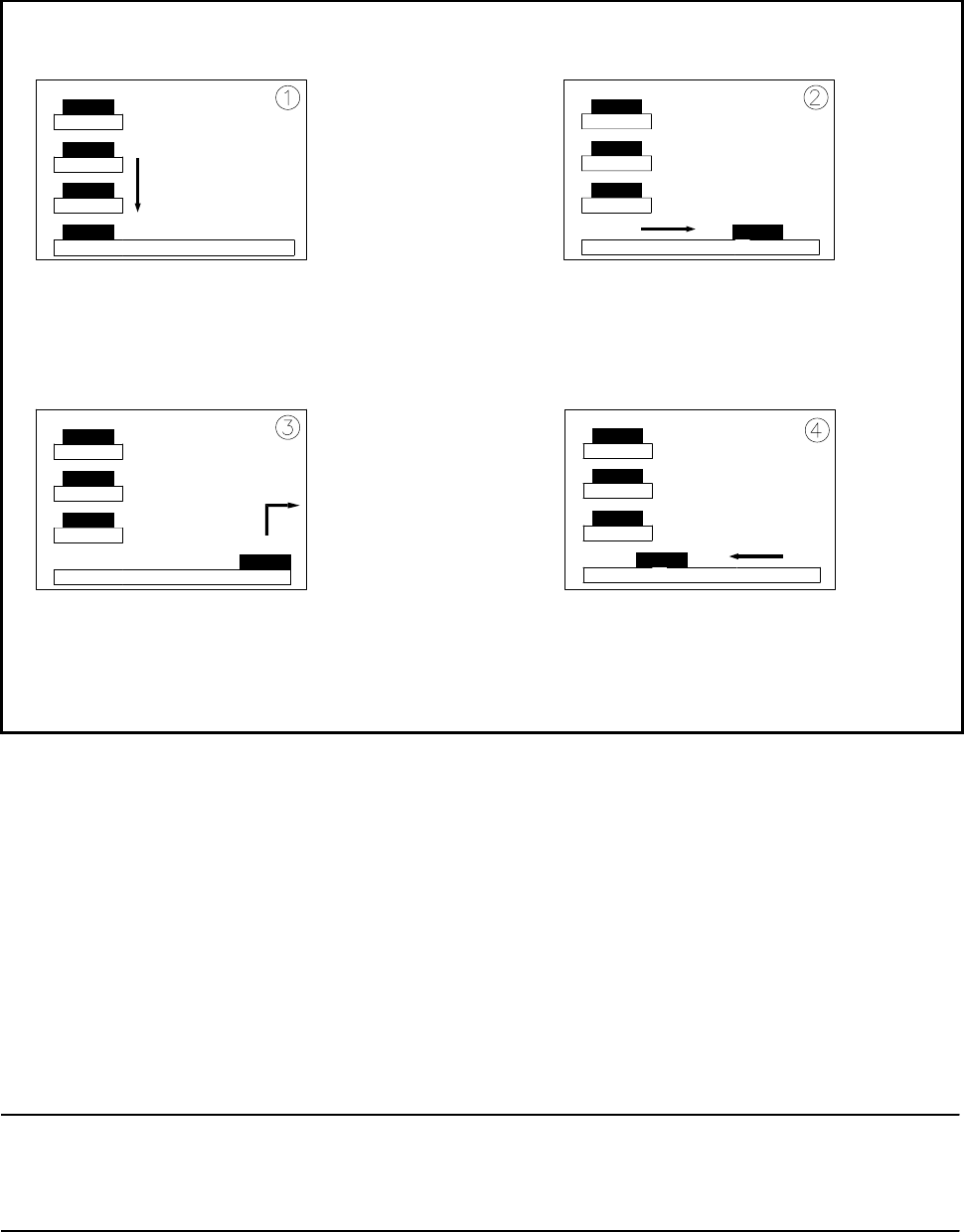

Kuva 6.6.3 Toimintakulku
- Seloste kuvaan 6.6.3
1) Varastointiyksikön valittu taso paikannetaan syöttötasolle (horisontaalinen).
2) Kouru kujetetaan ladontapään tarttumisalueelle.
3) Komponentit poistetaan.
4) Kouru palautetaan takaisin.
- Varastointiyksikössä oleva hissi tuo kourun valitulta tasolta horisontaaliselle syöttöakselille.
- Kouru tasovaraston kanssa tuodaan ladontapään tarttumisalueelle.
- Kun ladontapää on poistanut tarvittavat komponentit, tapahtuu jatkokulku päinvastaisessa toimintajärjes-
tyksessä.
OHJE
Jos ladontajakso keskeytetään ja Wafflepack-vaihtaja samalla pysäytetään, tallennetaan muistiin asetus ja
senhetkinen täyttötaso.
- Jos ladonta käynnistetään uudelleen käyttäen asetusta ennen keskeytystä, pystyy latomakone hakemaan
seuraavan komponentin jälleen sieltä, mistä se on viimeksi hakenut.
- Kourujen sijainti tasovarastointiyksikössä ja niiden täyttö komponenteilla lisätään asetukseen. Wafflepack-
vaihtaja määritellään paikaksi 1. Katso lisäksi käyttöohjetta linjatietokone UNIX, Asemaeditori.
Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 6 Komponenttikäsittely
Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 6.6 Wafflepack-vaihtaja
6 - 23
6.6.4 Kourujen syöttäminen
Kouruja valvotaan varastointiyksikössä, että ne sijaitsevat oikeassa paikassa.

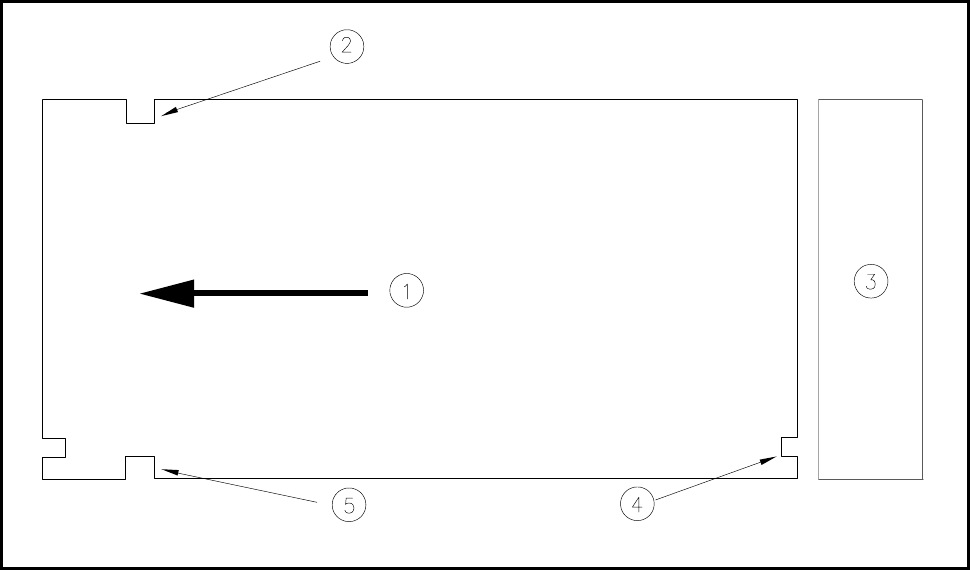

Kuva 6.6.4 Kourujen sijainti - päällyskuva
- Seloste kuvaan 6.6.4
1) Kuljetussuunta 2) Tartuntaura
3) Varastointiyksikkö 4) Tarkistusura
5) Tartuntaura
Tällöin on huomioitava, että kourujen tartuntaurat on sijoitettu kuljetussunnassa eteen (katso kuva 6.6.4).
Yksittäisen kourun tarkistusurat täytyy sijaita päällekkäin ja osoittaa varastointiyksikön suuntaan.
6 Komponenttikäsittely Käyttöohje SIPLACE 80S-20/F4/F4-6/F5
6.6 Wafflepack-vaihtaja Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx
6 - 24
6.6.5 Näyttölaite ja käyttöelementit
Wafflepack-vaihtajalla sijaitsevat HÄTÄ-SEIS-kytkin ja nopeudensäätökytkin. Molemmat käyttöelementit
sijaitsevat konetelineessä Wafflepack-vaihtajan takapuolella.
l Painike - hitaasti
Sellaisten pienten komponenttien tasovarastoja varten, jotka voisivat pudota nopealla tasovaraston liikku-
misella taskuistaan, on olemassa mahdollisuus pienentää tasovaraston nopeutta.
Paina Hitaasti-painiketta.
Kaikki tasovarastot liikkuvat hitaammalla nopeudella.
l Hätä-Seis-kytkin
Paina Hätä-Seis-kytkintä. Virransyöttö katkaistaan ja koko laitteisto pysähtyy.
6.6.6 Varolaiteet
l Hätä - Seis-kytkin.
Koko laitteisto, kuten esim. SIPLACE 80F ja Wafflepack-vaihtaja, pysähtyvät välittömästi.
Nyt on mahdollista jatkaa ladontaa tai keskeyttää. Huomioi samalla mahdolliset epätäydellisesti ladotut pii-
rilevyt.
l Suojaovet
Avaamalla suojaovet kytkeytyy Wafflepack-vaihtaja jännitteettömäksi ja Wafflepack-vaihtajan toiminta
pysähtyy. Sulkemalla suojaovet jatkaa Wafflepack-vaihtaja toimintaansa.
VARO
Wafflepack-vaihtajan suojaovia ei pidä avata noudettaessa komponenttia Wafflepack-vaihtajasta.
