0 Johdanto Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 0.4 Kokoonpanokatsaus Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 0 - 26 0.4.2 Kokonaiskatsaus SIPLACE 80F 4 Kuva 0.4.2 Kokonaiskatsaus S IPLACE 80F 4 - Sel os te ku vaa…
Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 0 Johdanto
Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 0.4 Kokoonpanokatsaus
0 - 25
0.4 Kokoonpanokatsaus
0.4.1 Kokonaiskatsaus SIPLACE 80S-20
Kuva 0.4.1 Kokonaiskatsaus SIPLACE 80S-20
- Seloste kuvaan 0.4.1
1) Paikka 1 2) 12-suuttiminen revolveripää, portaali 2
3) 12-suuttiminen revolveripää, portaali 1 4) Paikka 3
0 Johdanto Käyttöohje SIPLACE 80S-20/F4/F4-6/F5
0.4 Kokoonpanokatsaus Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx
0 - 26

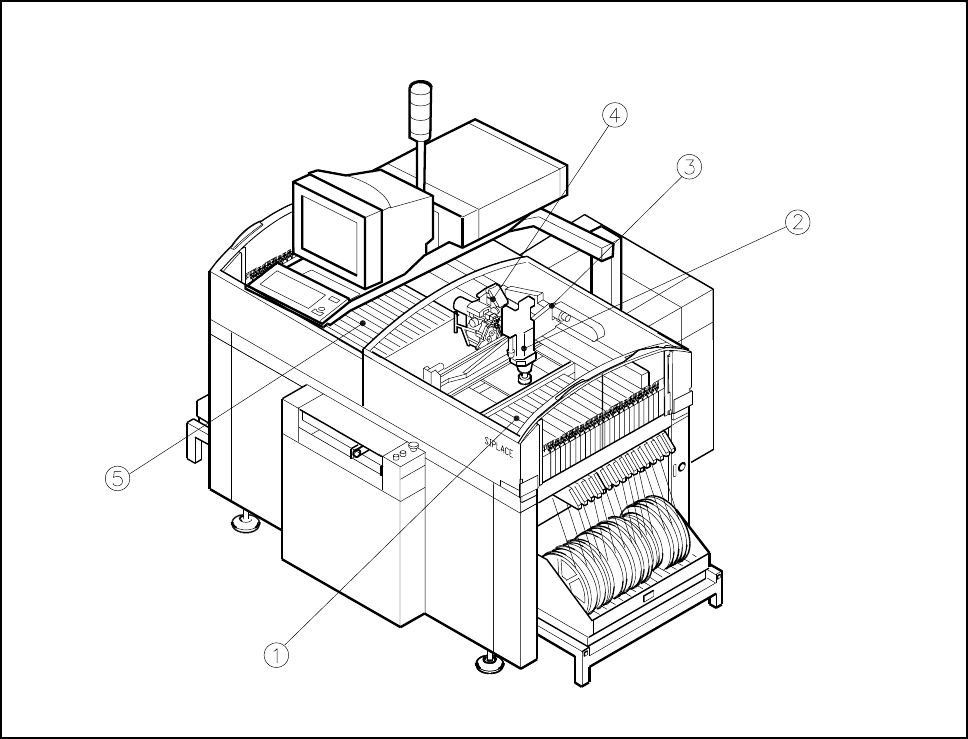

0.4.2 Kokonaiskatsaus SIPLACE 80F
4
Kuva 0.4.2 Kokonaiskatsaus SIPLACE 80F
4
- Seloste kuvaan 0.4.2
1) Paikka 1 2) IC-ladontapää
3) Portaali 1 4) 12-suuttiminen revolveripää
5) Paikka 3
Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 0 Johdanto
Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 0.4 Kokoonpanokatsaus
0 - 27

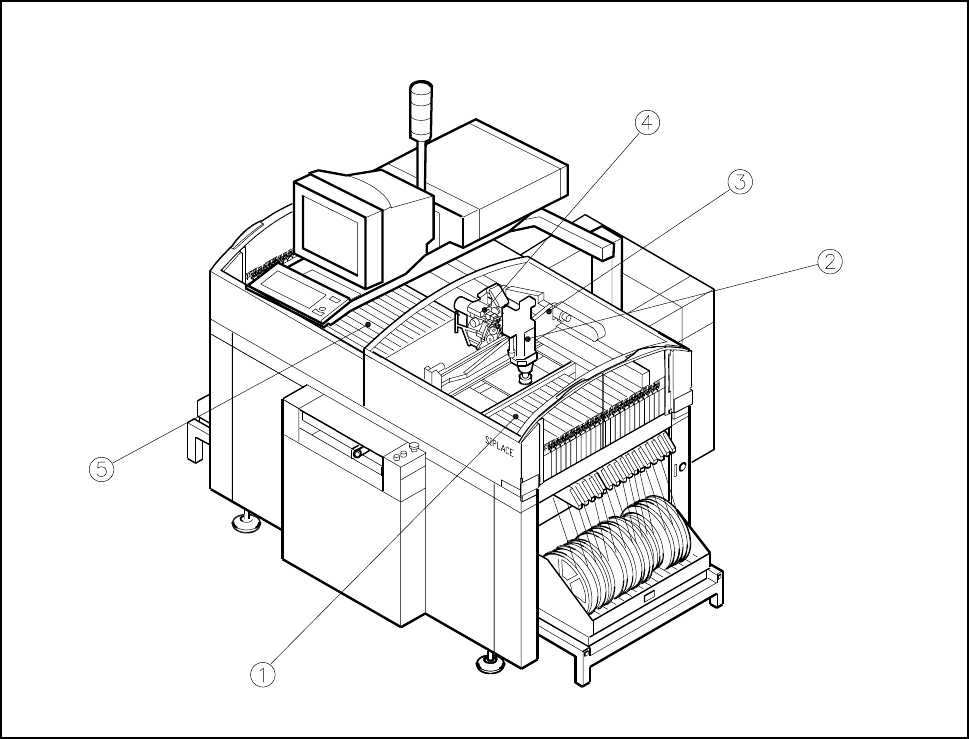

0.4.3 Kokonaiskatsaus SIPLACE 80F
4
-6 / 80F
5
Kuva 0.4.3 Kokonaiskatsaus SIPLACE 80F
4
-6 / 80F
5
- Seloste kuvaan 0.4.3
1) Paikka 1 2) IC-ladontapää
3) Portaali 1 4) 6-suuttiminen revolveripää
5) Paikka 3
