Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 0 Johdanto Painos 03/98 CE FIN ohjelmave rsiosta SR.404.xx 0.4 Kokoonpanokatsaus 0 - 27 0.4.3 Kokonaiskatsaus S IPLACE 80F 4 -6 / 80F 5 Kuva 0.4.3 Kokonaiskatsaus S IPLACE 80F 4 -6 / …
0 Johdanto Käyttöohje SIPLACE 80S-20/F4/F4-6/F5
0.4 Kokoonpanokatsaus Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx
0 - 26
0.4.2 Kokonaiskatsaus SIPLACE 80F
4
Kuva 0.4.2 Kokonaiskatsaus SIPLACE 80F
4
- Seloste kuvaan 0.4.2
1) Paikka 1 2) IC-ladontapää
3) Portaali 1 4) 12-suuttiminen revolveripää
5) Paikka 3
Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 0 Johdanto
Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx 0.4 Kokoonpanokatsaus
0 - 27
0.4.3 Kokonaiskatsaus SIPLACE 80F
4
-6 / 80F
5
Kuva 0.4.3 Kokonaiskatsaus SIPLACE 80F
4
-6 / 80F
5
- Seloste kuvaan 0.4.3
1) Paikka 1 2) IC-ladontapää
3) Portaali 1 4) 6-suuttiminen revolveripää
5) Paikka 3
0 Johdanto Käyttöohje SIPLACE 80S-20/F4/F4-6/F5
0.4 Kokoonpanokatsaus Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx
0 - 28
0.4.4 Yleiskatsaus SIPLACE 80F
4
Wafflepack-vaihtajalla

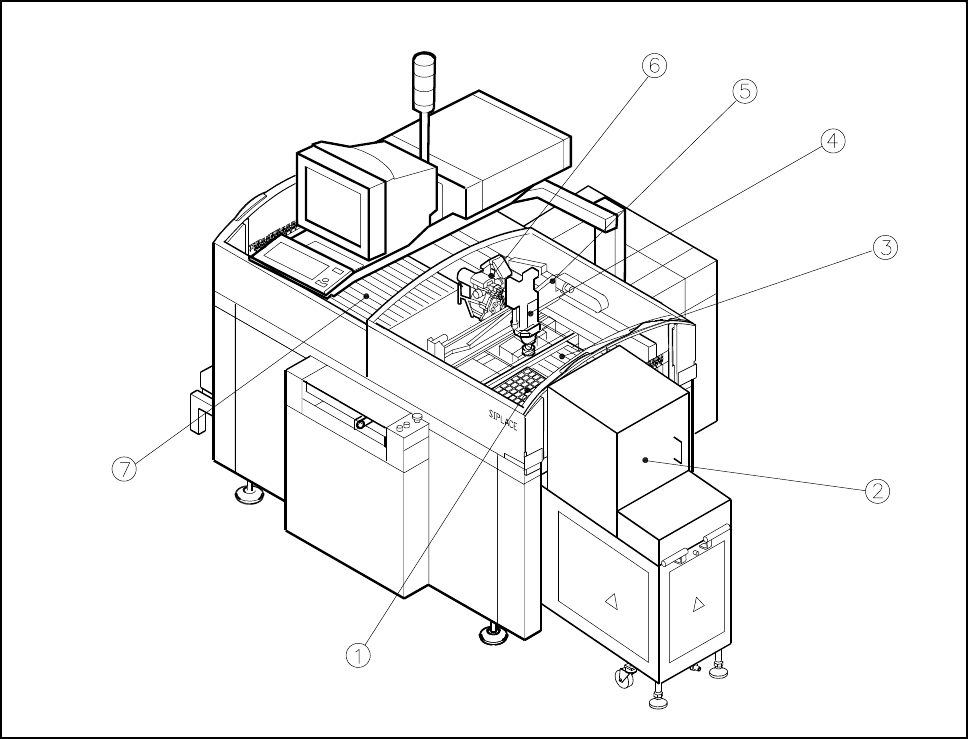

Kuva 0.4.4 Yleiskatsaus SIPLACE 80F
4
Wafflepack-vaihtajalla
- Seloste kuvaan 0.4.4
1) Paikka 1 (Tasovarasto tai WP-Vaihtaja) 2) Wafflepack-vaihtaja paikalla 1
3) Paikka 2 4) IC-ladontapää
5) Portaali 1 6) Revolveripää
7) Paikka 3
