Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 1 Käyttöturvallisuus Painos 03/98 CE FIN ohjelmave rsiosta SR.404.xx 1.2 Turvallisuusvarusteet 1 - 13 1.2 Turvallisuusvaruste et 1.2.1 Suojavaipat Kuva 1.2.1 Suojavarusteet SIPLACE 80…
1 Käyttöturvallisuus Käyttöohje SIPLACE 80S-20/F4/F4-6/F5
Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx
1.1 Turvallisuusohjeita
1 - 12
Automaatin jokainen suojakansi on varustettu kahdella kahvalla (1).
OHJE
Tarttukaa suojakansia avattaessa ja/tai suljettaessa kunnolla molemmin käsin näihin kahvoihin (katso kohta
(1) kuvassa 1.1.10) suojakansien avaamiseksi tai sulkemiseksi.
Tällä ’kahden käden käytöllä’ suljetaan käsien onnettomuusriski.
Lisäksi vältetään tilanne, että avattaessa ja/tai suljettaessa suojakannet kiepsahtavat ja johteet kuormittuvat
silloin liiallisesti.

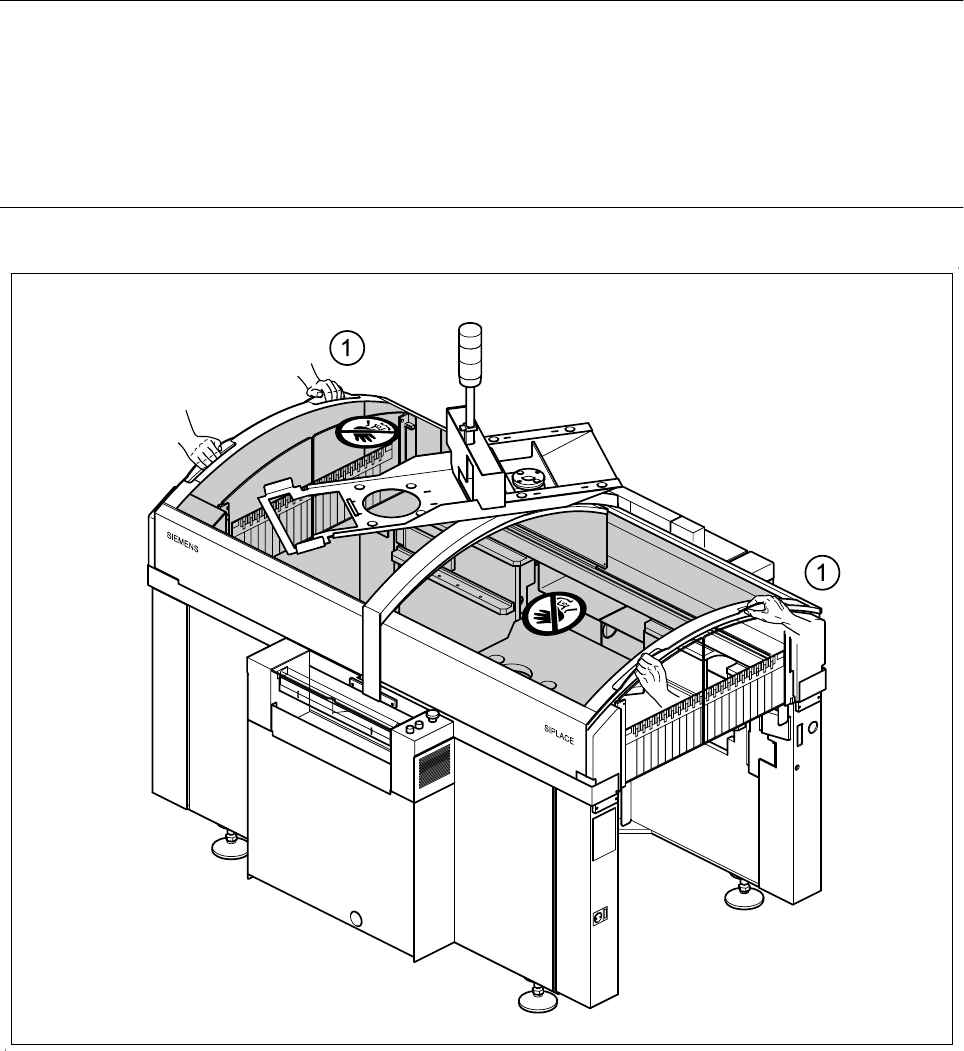

Abb. 1.1.10 Kahden käden käyttö
- Seloste kuvaan 1.1.10
1 Kahden käden käyttö
Käyttöohje SIPLACE 80S-20/F4/F4-6/F5 1 Käyttöturvallisuus
Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx
1.2 Turvallisuusvarusteet
1 - 13
1.2 Turvallisuusvarusteet
1.2.1 Suojavaipat

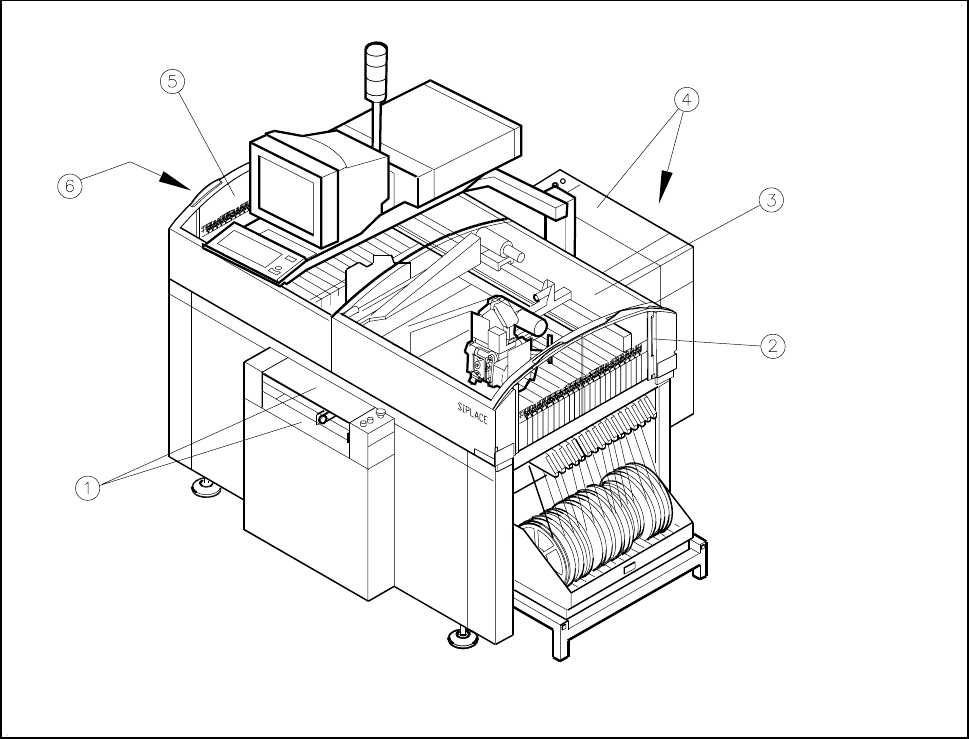

Kuva 1.2.1 Suojavarusteet SIPLACE 80S20/F
4
/F
4
-
6/F
5
- Seloste kuvaan 1.2.1
1 Sisäänsyöttöhihnan suojus ja kosketussuoja 2 Suojalevyt, oikea puoli
3 Suojavaippa 4 Ulostulohihnan suojus ja kosketussuoja
5 Suojavaippa 6 Suojalevyt, vasen sivu
1 Käyttöturvallisuus Käyttöohje SIPLACE 80S-20/F4/F4-6/F5
Painos 03/98 CE FIN ohjelmaversiosta SR.404.xx
1.2 Turvallisuusvarusteet
1 - 14
1.2.1.1 Yleistä
Portaalin siirtoalue on katettu kahdella suojakannella. Halutessasi avata suojakannet paina ensin Seis-paini-
ketta (Pos. 1 kuvassa 1.2.2) tai HÄTÄ-SEIS -painiketta (Pos. 2 kuvassa 1.2.2). Portaaliakselit kytkeytyvät voi-
mattomiksi ja pysähtyvät välittömästi.
Jos toinen suojakansi tai sisäänsyöttö- tai ulostulokuljettimella oleva suojalaite avataan, portaaliakselit kytke-
tään voimattomiksi. Ne pysähtyvät välittömästi.
Suojakansien ollessa auki voit jälleentahdistaa tähden alennetulla nopeudella varmistuslukon ollessa suljet-
tuna (asento
I
).
Ladonta pysäytetään HÄTÄ-SEIS -painikkeen ohjauksella. Sen jälkeen voit keskeyttää piirilevyn ladonnan tai
jatkaa sitä. Sivussa olevat suojalevyt voidaan avata koneen seisoessa komponenttien jälkitäyttöä varten.
VAROITUS
Vain vastaavan pätevyyden ja koulutuksen saanut henkilöstö saa avata suojakannet varmistuslukon ollessa
suljettuna (asento
I
)!

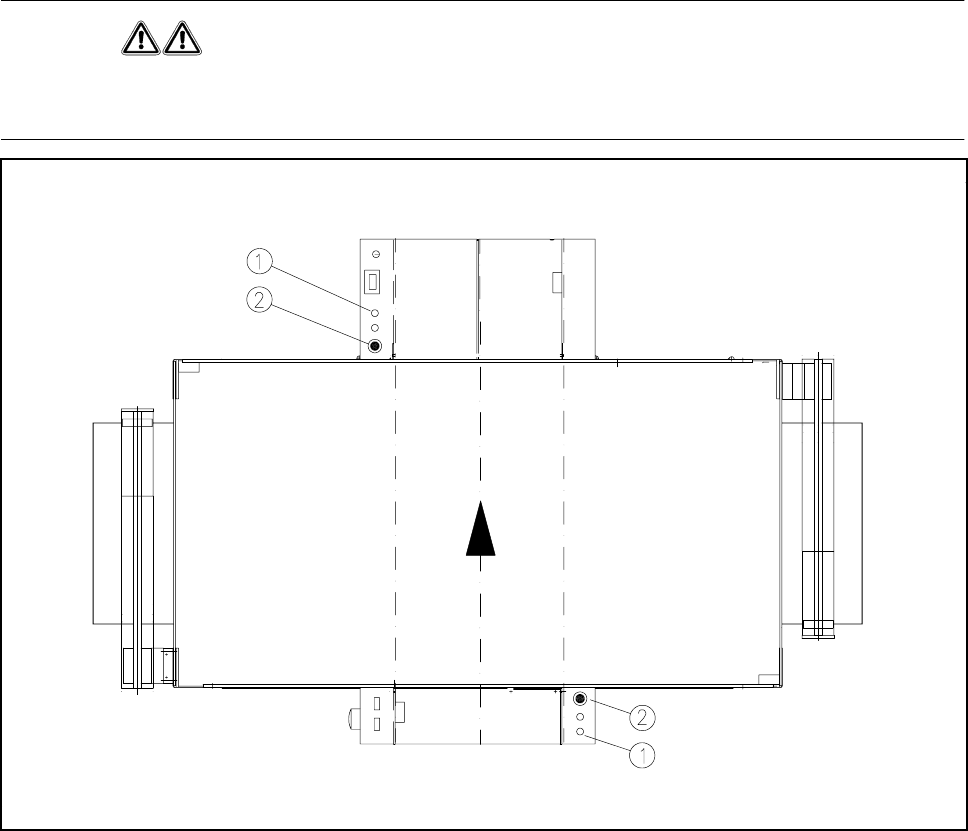

Kuva 1.2.2 Seis- ja HÄTÄ-SEIS-painikkeet
- Seloste kuvaan 1.2.2
1 Seis-painike 2 HÄTÄ-SEIS-painike
