2-1 1 2.8.3. 吸嘴的配置 一般 吸嘴 小型吸嘴 CN020, CN030, CN040, CN 065, CN140, CN220 中型吸嘴 CN400N, CN750 大型吸嘴 CN110 校正吸嘴 CNT20 异型吸嘴 CTP200, CTP400 Medium-Size Nozzle( 中型吸嘴 ) Small-Size Nozzle( 小型吸 嘴 ) 校正嘴 Large-Size…
2-10
CN220: 材料编号 J9055351A (Ceramic)
CN400N: 材料编号 J9055258A
CN750: 材料编号 J9055259B
CN110: 材料编号 J9055260B
CNT: 材料编号 J9055248B
不使用标准正品喷管时，装备有可能无法正常运转。
1. 喷管更换失败时
2. 操作中喷管脱落时
3. 部件吸附失败时
必须使用标准正品喷管。
根据使用者的要求，本公司也可以提供以上表格中没有列的其他的各式各样吸嘴。
关于这些特殊吸嘴内容，请向本公司的销售部或顾客服务中心咨询。
2.8.2. 特殊吸嘴
2-6.
Odd( )
吸嘴名称
CTP200
CTP400 CNT
形狀
内径
-
- -
外径
-
-
ψ13.0
吸着面积
2×10
4×12
-
ANC hole Hole No.3, 5, 7 Hole No.3, 5, 7 Hole No.1
2-7.
CTP200 2.5 ~
可真空吸着的连接器类
CTP400 4.5 ~
可真空吸着的连接器类
CNT20 -
校准用工具
备 注
2-11
2.8.3. 吸嘴的配置
一般吸嘴
小型吸嘴
CN020, CN030, CN040, CN065, CN140, CN220
中型吸嘴
CN400N, CN750
大型吸嘴
CN110
校正吸嘴
CNT20
异型吸嘴
CTP200, CTP400
Medium-Size Nozzle(中型吸嘴)
Small-Size Nozzle(小型吸嘴)
校正嘴
Large-SizeNozzle(大型吸嘴)
N
ozzle For the irregulal shaped
2-12
2.9. Slot

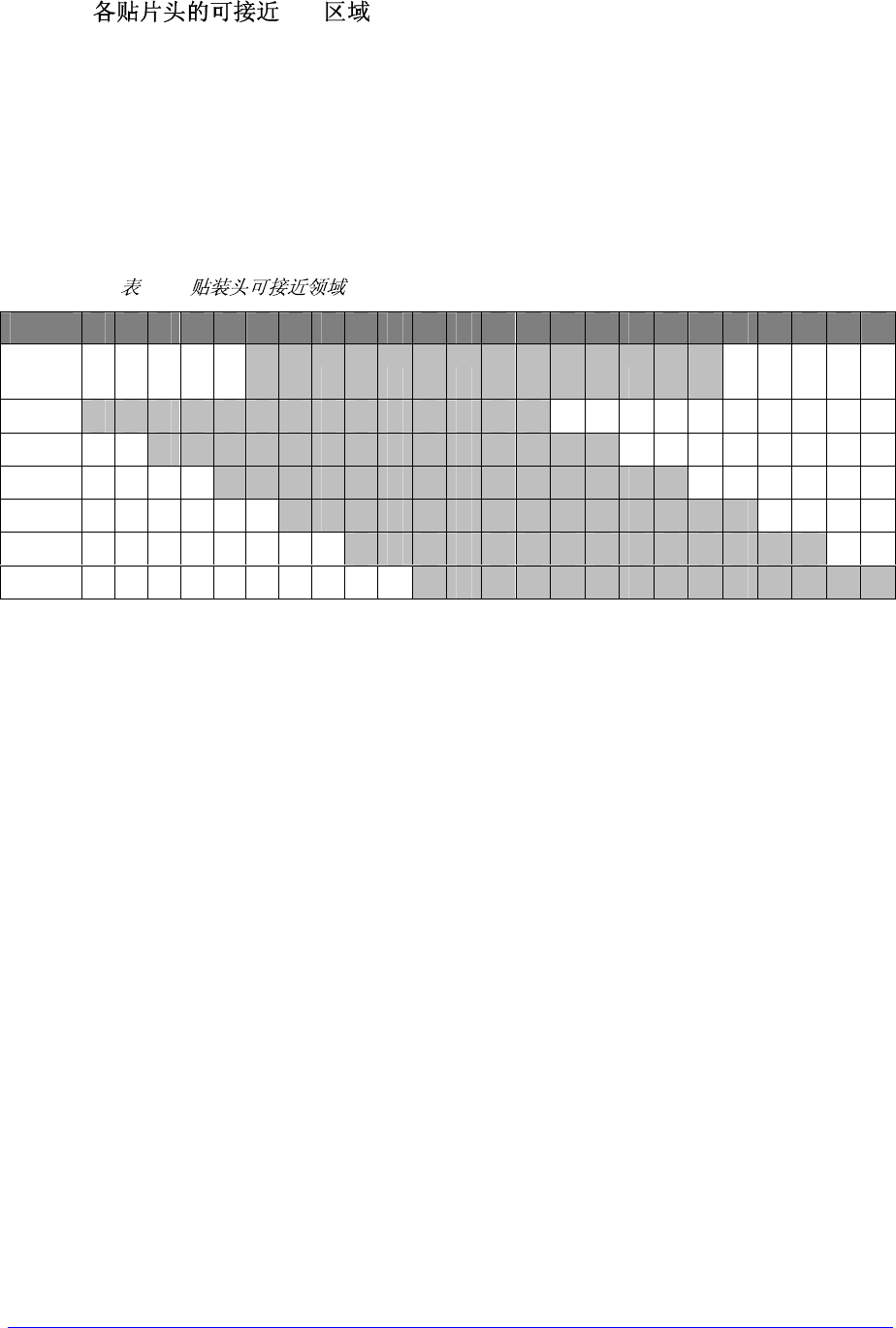

下面是SM321的各贴片头与Move Camera (Teaching Camera, Fiducial Camera)可以接
近的正/背面FeederBase Slot列表。
可以接近的 Slot 区域(灰色方格区域)
使安装在 Slot 的供应元件用 Feeder 利用可以接近的贴片头吸附元件。
不可以接近的 Slot 区域(白色方格区域)
使安装在本区域中 Slot 的 Feeder 利用不可以接近的贴片头吸附元件时，将发生
错误。
2-8.
Slot No.
1 2 3 4 5 6 7 8 9 10 11 ~ 49 50 51 52 53 54 55 56 57 58 59 60
Fiducial
Camera
Head 1
Head 2
Head 3
Head 4
Head 5
Head 6
