2-2 2.1.2. 对压缩气的要求事项 气压 主 气压 : 0.45 ~ 0.7 Mpa (4.6 ~ 7.1 kgf /cm 2 ) 副 气压 : 0.45 ~ 0.55 Mpa (4.6 ~ 5.6 kgf /cm 2 ) 压缩气用量 : 最大 260 N ℓ / m in 输入空压条件 Main 配管 : 外径 20mm 以上 输入管的外径为 12mm 以上 输入管的长度要在 5m…
2-1
第2章. 设备的规格
2.1.

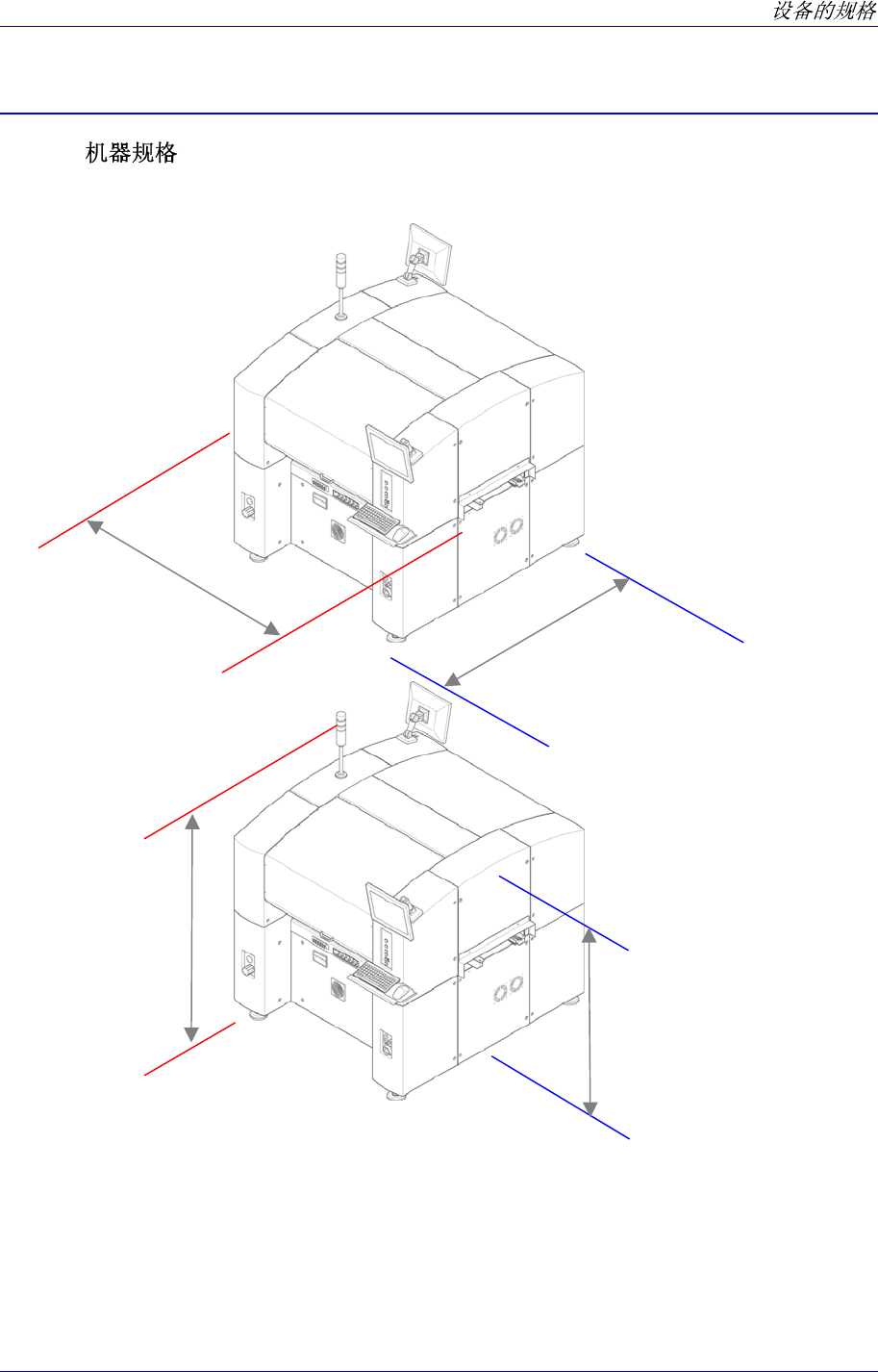

2.1.1. 设备的尺寸及質量
长度: 1,650 mm
宽度: 1,680 mm
高度 (PCB 上面 高度 900mm 基準)
到Cover上面: 1,530 mm
到Signal Light 上面: 2,090 mm
设备的質量: 1,800 kg
长度: 包含传送单元
（ Conveyor Unit ） 的
突出部位 (1,650 mm)
宽度: 1,680 mm
到Signal Light 上面:
2,090 mm
到Cover上面:
1,530 mm
2-2
2.1.2. 对压缩气的要求事项
气压
主 气压: 0.45 ~ 0.7 Mpa (4.6 ~ 7.1 kgf/cm
2
)
副 气压: 0.45 ~ 0.55 Mpa (4.6 ~ 5.6 kgf/cm
2
)
压缩气用量: 最大 260 Nℓ/min
输入空压条件
Main 配管:外径 20mm 以上
输入管的外径为 12mm 以上
输入管的长度要在 5m 以内
干燥空气: 大气露点 -17℃ 或 以下
2.1.3. 环境条件
运行时
可以运转 温度: +10 ℃ ~ +35 ℃ (推荐温度: 24 ℃)
推荐运转 温度: 24 ± 4 ℃
湿度
湿度: 20% RH ~ 90% RH (非结冰状态)
但,30℃以上时要在 70%以下,同时为了防止产生冷凝水需要维持设备的
温度。
搬运或存放时 (设备运行以外的状态)
但,在 35℃以上时湿球温度要在 35℃以下, 同时为了防止产生冷凝水需要维持
设备的温度。
温度: -10 ℃ ~ +60 ℃
湿度: 10% RH ~ 90% RH (非结冰状态)
安装高精度部件(0.4 Pitch 以下部件)时，校准时在当时温度的± 4℃以内进行操
作。
2.1.4. 噪音
在关闭前/后盖的状态下，噪音不超过 80 dB。
噪音的测量是在前后面的喂料器座的上面，把设备的速度设定为 100%， 以最高
速度驱动x-axis, y-axis, z-axis的一切轴并进行量测。
备 注
2-3
2.2.
2.2.1. 对电源的要求事项
电压
AC 200±18V / 208±19V / 220±20V / 240±22V / 380±25V / 415±28V (变
更变压器的接线方式时) 适用于6种电压值。
3相 AC 220±20V (购买公司没有提前订货的情况下，设备之标准销售基准
。)
OFF
Set up by default at 3 phases and 220V
