预防性维护 S 维护 2003 年 3 月版 7 每月维护 31 ① 升起转换料台，直到其与侧面的防滑挡 板顶端齐平。 7 ○ 将转换料台从贴片机中拉出来。 7 ○ 关闭贴片系统上的主开关。 7 7 更换段位器光栅盘及阀门推杆 7 可以在清洁陶瓷吸嘴的同时，更 换段位器光栅盘。步骤如下： 7 ② 用“ Single Functions （单项功能） ”菜单将收集贴片头 的吸嘴放回到吸嘴交换器中。 ○ 打开保护罩。 切勿裸手拿段位器光栅盘…
维护 预防性维护 S
7 每月维护 2003 年 3 月版
30
7
7
预防性维护 S 维护
2003 年 3 月版 7 每月维护
31

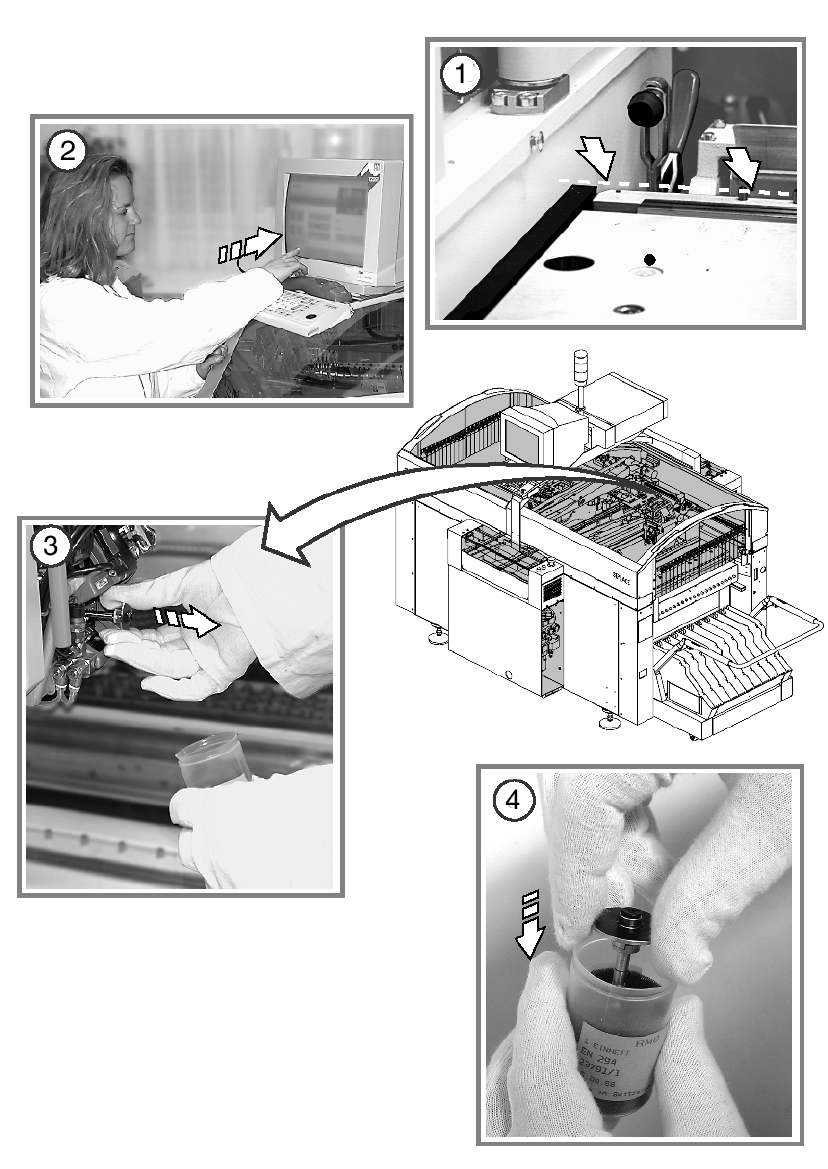

① 升起转换料台，直到其与侧面的防滑挡板顶端齐平。
7
○ 将转换料台从贴片机中拉出来。
7
○ 关闭贴片系统上的主开关。
7
7

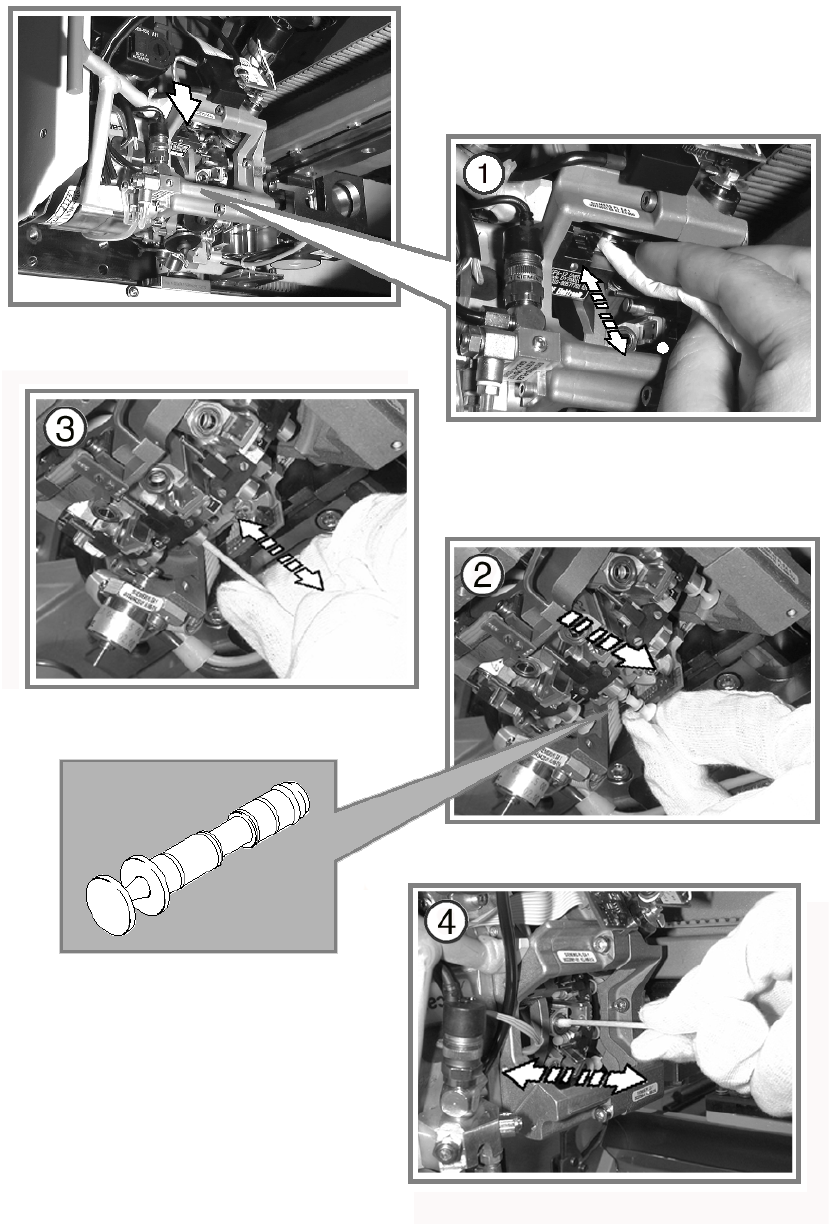

更换段位器光栅盘及阀门推杆 7
可以在清洁陶瓷吸嘴的同时，更换段位器光栅盘。步骤如下： 7
② 用“Single Functions （单项功能）”菜单将收集贴片头的吸嘴放回到吸嘴交换器中。
○ 打开保护罩。
切勿裸手拿段位器光栅盘或吸嘴。维护段位器光栅盘时戴上实验室手套。
7
以免弄脏玻璃盘和摩擦轮，否则可能发生故障 （计数错误和超调）。 7
7
③ 从贴片头上取下段位器光栅盘。
按图所示拉出段位器光栅盘。 7
7
7
7
7
④ 将段位器光栅盘放在所提供的容器内。
用“Single Functions （单项功能）”菜单移动星形轴。
7
维护 预防性维护 S
7 每月维护 2003 年 3 月版
32
7
