00192732-05 - 第39页
预防性维护 S 维护 2003 年 3 月版 7 每月维护 39 ① 用新的 SIPLACE 擦布给线性导轨涂油、起到保护的作用。 ○ 更换切割器上的挡板。 7 ② 用浸有无水乙醇的无纺布清洁接触表面 ，贴片机的两个内侧和转换料台。 ○ 用喷有 WD40 的无纺布维护接触表面。 7 7 ○ 按上述相反顺序将转换料台放回贴片机 中。 确保转换料台夹持器上的定位销 滑到转换料台的孔中。 7 ○ 用紧固扳手和内六角螺丝固定转换料台 ，并按下列…
维护 预防性维护 S
7 每月维护 2003 年 3 月版
38
7
预防性维护 S 维护
2003 年 3 月版 7 每月维护
39

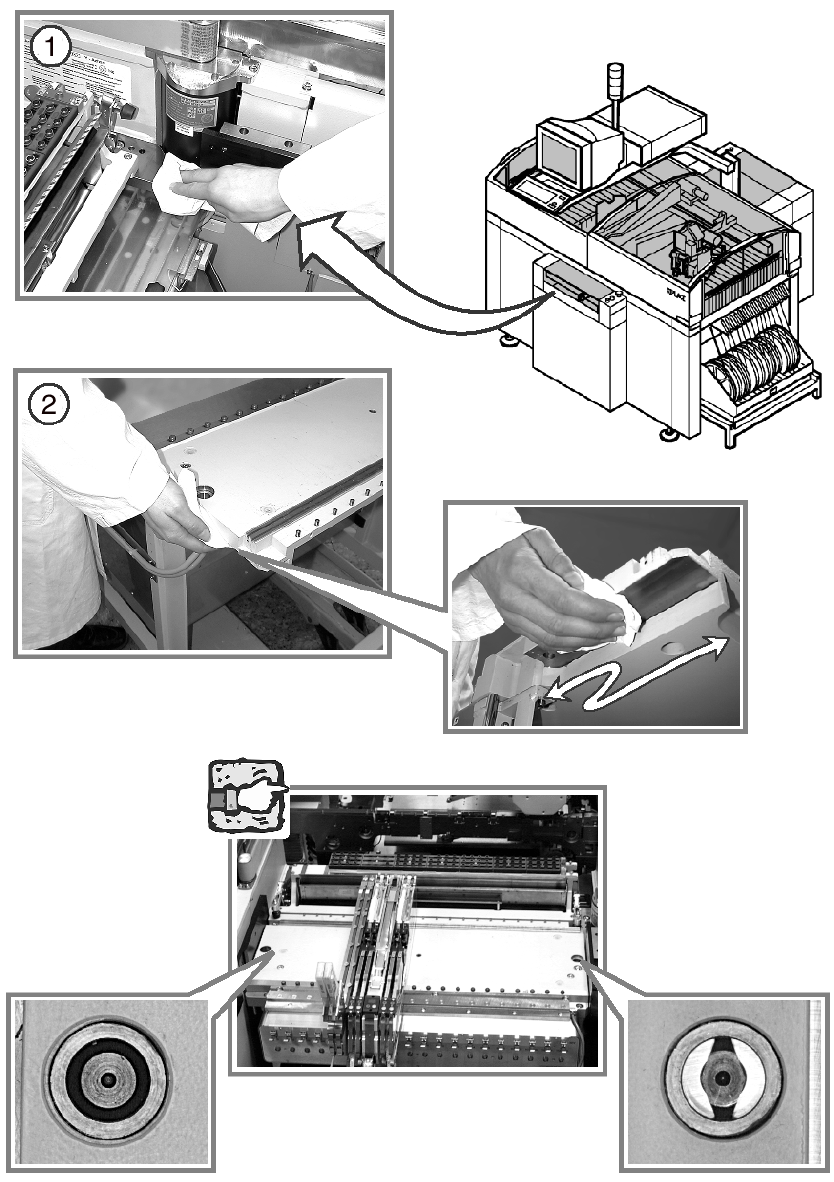

① 用新的 SIPLACE 擦布给线性导轨涂油、起到保护的作用。
○ 更换切割器上的挡板。
7
② 用浸有无水乙醇的无纺布清洁接触表面，贴片机的两个内侧和转换料台。
○ 用喷有 WD40 的无纺布维护接触表面。
7
7
○ 按上述相反顺序将转换料台放回贴片机中。
确保转换料台夹持器上的定位销滑到转换料台的孔中。
7
○ 用紧固扳手和内六角螺丝固定转换料台，并按下列顺序安装贴片机：
1. 散料盒供料器的压缩空气供给装置
2. 矩形数据接头
3. 圆形主电源插头。
7
7
○ 关闭保护罩。
○ 在所有供料器区域中重复这些过程。
○ 开启贴片机上的主开关。
7
7
7
7
7
维护 预防性维护 S
8 2 个月维护 2003 年 3 月版
40
82 个月维护
8
