预防性维护 S 维护 2003 年 3 月版 8 2 个月维护 47 维护元件料台 8 ① 清洁供料器区域。 ○ 用吸尘器清除元件料台上的松散元件。 ② 用磨刀石磨掉磁条上所有凹凸不平之处 。 8 ③ 用喷有 WD 40 的无纺布保护供料器区域。 ④ 用吸尘器清除料带容器中的所有松散元 件，以及不再需要的粘性标签和料带。 8 ⑤ 剪断供料器中突出来的废料带并清空 8mm S 供料器上的元件抽屉。 ○ 再次在供料器区域内放置供料器。 确保…
维护 预防性维护 S
8 2 个月维护 2003 年 3 月版
46
8
预防性维护 S 维护
2003 年 3 月版 8 2 个月维护
47
维护元件料台 8

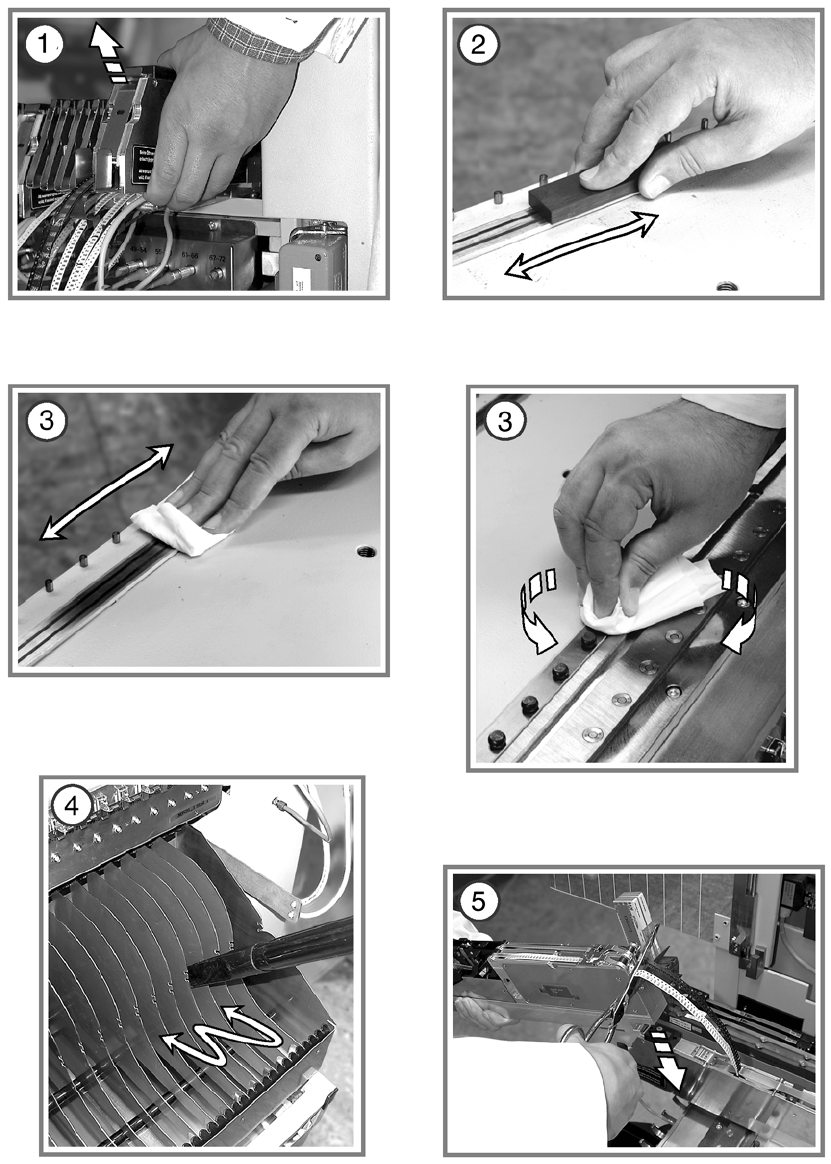

① 清洁供料器区域。
○ 用吸尘器清除元件料台上的松散元件。
② 用磨刀石磨掉磁条上所有凹凸不平之处。
8
③ 用喷有 WD 40 的无纺布保护供料器区域。
④ 用吸尘器清除料带容器中的所有松散元件，以及不再需要的粘性标签和料带。
8
⑤ 剪断供料器中突出来的废料带并清空 8mm S 供料器上的元件抽屉。
○ 再次在供料器区域内放置供料器。
确保传送导轨的位置准确，连接无误。 8
8
8
8
8
8
○ 在所有供料器区域中重复这些过程。
○ 关闭保护罩。
○ 开启贴片机上的主开关。
8
8
8
8
8
8
维护 预防性维护 S
9 每 4 个月维护 贴片头 / 仅 S-20, S-23, S-25 HM 2003 年 3 月版
48
9 每 4 个月维护
贴片头 / 仅 S-20, S-23, S-25 HM
12 段位器收集贴片头 / DLM1 的结构 9
9
图
9.0 - 1 12
段位器收集贴片头
/ DLM1
的结构
9
(1) 带有 12 段位器光栅盘的星形轴 (2) 抛料马达
(3) Dp 旋转机构 (4) 元件视像组件
(5) Z 轴驱动装置 (6) 星形轴马达
