进行每 4 个月维护时，需要下列工具、易耗品和备件： 9
- 钳子 （在维护工具箱中）（部件号 00346929-01）
- 短毛刷
- 成套六角钥匙
- 脱脂棉签 （部件号 00352931-02）
- 无水乙醇
- 无纺布
- ISOFLEX TOPAS NCA52 （部件号 00328369-01， 1kg/ 罐， 00330850-01， 50 g/ 管）
- Unisilkon L250L （部件号 00310259-01）
- Z 轴导轨润滑注射器 （部件号 00367071-01）
- 成套已清洁段位器光栅盘
- 成套已清洁 / 新阀门推杆
- Z 轴的齿型皮带 （部件号 00334936-01）
- 真空分配器 （部件号 00319827-02）
- Dp 旋转机构的 O 形圈 （部件号 00320043-01）
- Dp 旋转机构的齿型皮带 （部件号 00320041-01）。
9
9.1 已安装的贴片头
S 型贴片机有下列贴片头： 9
9
9
SIPLACE 10000 DLM 1 DLM 1-6 DLM 2
S-20
x （2 个）
S-23
x （2 个）
S-25 HM x x
S-27 HM x
维护 预防性维护 S
9 每 4 个月维护 贴片头 / 仅 S-20, S-23, S-25 HM 2003 年 3 月版
50
预防性维护 S 维护
2003 年 3 月版 9 每 4 个月维护 贴片头 / 仅 S-20, S-23, S-25 HM
51
拆下贴片头前部
○ 用“Single Functions （单项功能）”菜单将收集贴片头的吸嘴放回到吸嘴交换器中。
○ 关闭贴片系统上的主开关。
执行正确的关闭程序。 9
9
9
9
切记遵守 ESD 规定！
9
9
9
○ 覆盖供料器区域，以免损坏元件供料器组件和贴片头前部。
9

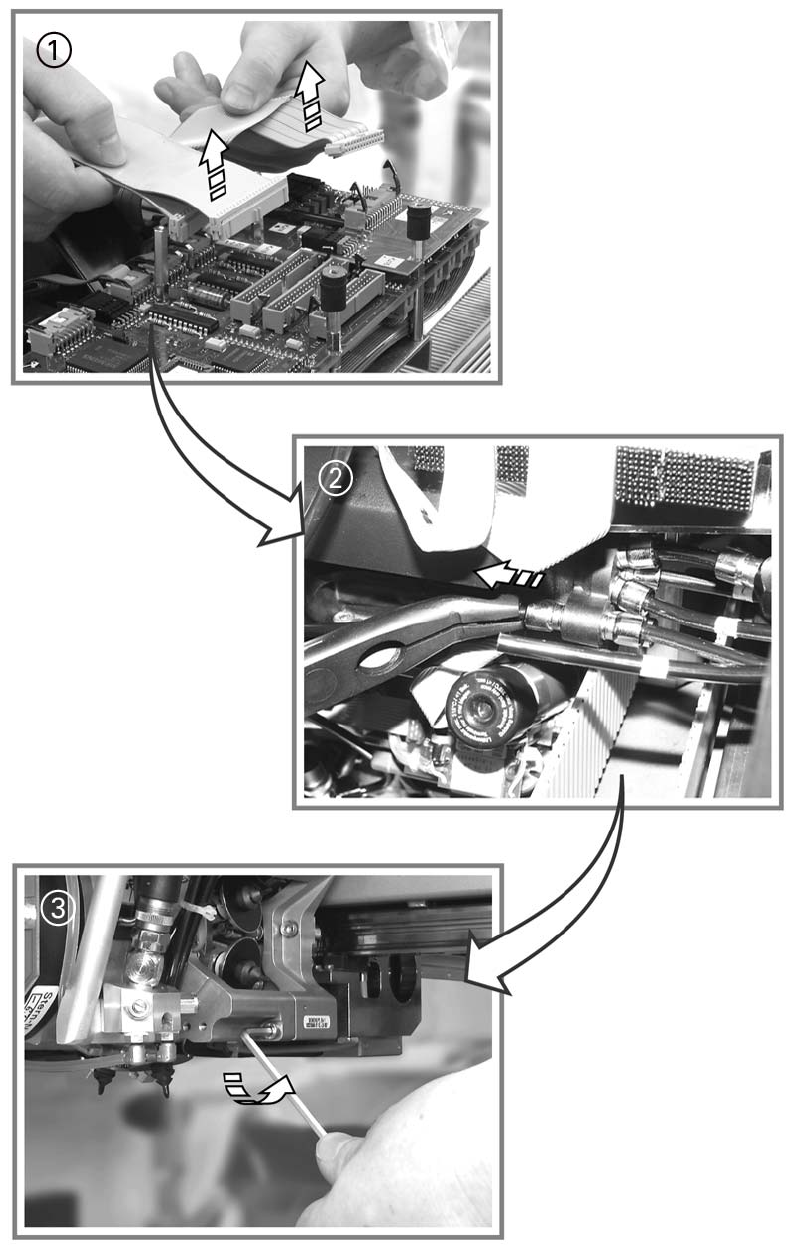

① 从转换印制电路板上，拆下用于贴片头前部的带式电缆。
② 拆下压缩空气软管。
使用维护箱中的钳子。 9
9
9
9
③ 松开贴片头前部上的 3 个 （10,000 / 8000 型号的头）或 4 个 (DLM1 / DLM1-6) 螺丝（使用 3
mm 六角套筒扳手），拆下前部。
拧下螺丝时，握住贴片头的前部。 9
小心，不要损坏白色的塑料真空分配器盘和真空分配器。 9
9
旋转星形轴半圈，以免损坏带阀门推杆的阀门推杆驱动装置。 9
9
○ 将贴片头的前部放在软的 ESD 表面上 （使用下部的阀门推杆）或将其放置在适当的支架上。
○ 取下段位器光栅盘，并将其储存在提供的容器中。
