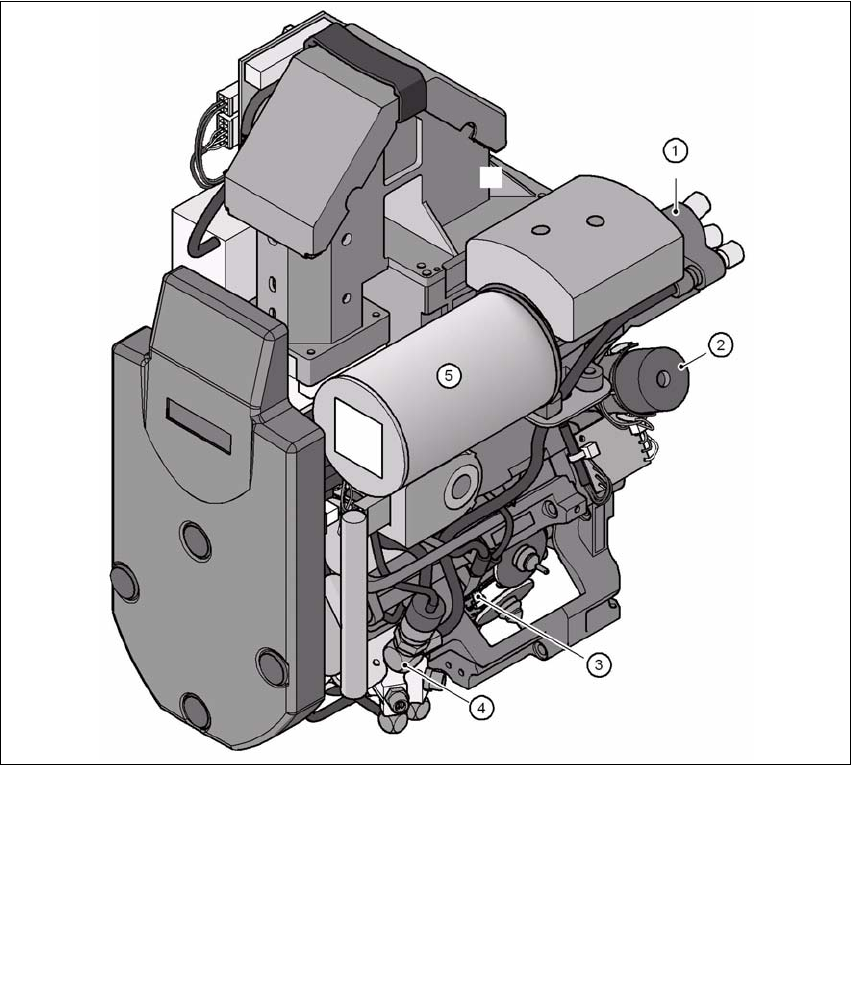

维护 预防性维护 S 10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM 2003 年 3 月版 70 10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM 12 段位器收集贴片头 DLM2 的结构 10 10 图 10.0 - 1 12 段位器收集贴片头 DLM2 的结构 10 10 (1) 真空发生器 (2) Dp 旋转机构轴 (3) 带有 12 段位器光栅盘的星形轴 (4) 阀空气接触 (5) 消声器
预防性维护 S 维护
2003 年 3 月版 9 每 4 个月维护 贴片头 / 仅 S-20, S-23, S-25 HM
69
消声器 9
○ 逆时针旋转消声器，以便拆卸。
① 用浸有少量无水乙醇的棉签清洁通向文氏管吸嘴的软管。
9
○ 检查消声器是否弄脏。
如果消声器褪色，用新的消声器更换，且按上述相反的顺序安装。
9
小心，不要损坏 O 形圈。 9
9
9
○ 检查消声器的塑料支座，以确保其未损坏 （10,000 型号的头）。
9
装配真空发生器 9
○ 装配块和文氏管吸嘴，并小心拧紧螺丝。
9
② 重新连接压缩空气软管。
（使用 DLM 1 和 DLM 1-6 贴片头维护箱中的钳子）。 9
确保正确的软管连接到正确的接头上。 9
9
软管必须牢固的系在联轴节上。 9
9
9
○ 重新安装贴片头罩 （如果有必要）。
○ 用“Single Functions （单项功能）”菜单再次拾取吸嘴。
9
试运行贴片程序 9
分隔贴片头的前后部可改变元件照相机和 PCB 照相机之间的距离。 9
9
○ 试运行元件贴片程序，测试贴装是否依然精确。
○ 如果无法保证贴装的精确性，重新测量贴片头。
9
维护 预防性维护 S
10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM 2003 年 3 月版
70
10 每 4 个月维护
DLM2 贴片头 / 仅 S-27 HM
12 段位器收集贴片头 DLM2 的结构 10
10
图
10.0 - 1 12
段位器收集贴片头
DLM2
的结构
10
10
(1)
真空发生器
(2)
Dp 旋转机构轴
(3)
带有 12 段位器光栅盘的星形轴
(4)
阀空气接触
(5)
消声器
预防性维护 S 维护
2003 年 3 月版 10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM
71
s 10
进行每 4 个月维护时，需要下列工具、易耗品和备件： 10
- 钳子 （在维护工具箱中）（部件号 00346929-01）
- 短毛刷
- 成套六角钥匙
- 脱脂棉签 （部件号 00352931-02）
- 无水乙醇
- 无纺布
- ISOFLEX TOPAS NCA52 （部件号 00328369-01， 1kg/ 罐， 00330850-01， 50 g/ 管）
- Unisilkon L250L （部件号 00310259-01）
- Z 轴导轨润滑脂注射器
- 成套已清洁段位器光栅盘
- 成套已清洁 / 新阀门推杆
- Z 轴的齿型皮带 （部件号 00334936-01）
- 真空分配器 （部件号 00319827-02）
- Dp 旋转机构的 O 形圈 （部件号 00320043-01）
- Dp 旋转机构的齿型皮带 （部件号 00320041-01）。
