维护 预防性维护 S 10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM 2003 年 3 月版 72
预防性维护 S 维护
2003 年 3 月版 10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM
71
s 10
进行每 4 个月维护时，需要下列工具、易耗品和备件： 10
- 钳子 （在维护工具箱中）（部件号 00346929-01）
- 短毛刷
- 成套六角钥匙
- 脱脂棉签 （部件号 00352931-02）
- 无水乙醇
- 无纺布
- ISOFLEX TOPAS NCA52 （部件号 00328369-01， 1kg/ 罐， 00330850-01， 50 g/ 管）
- Unisilkon L250L （部件号 00310259-01）
- Z 轴导轨润滑脂注射器
- 成套已清洁段位器光栅盘
- 成套已清洁 / 新阀门推杆
- Z 轴的齿型皮带 （部件号 00334936-01）
- 真空分配器 （部件号 00319827-02）
- Dp 旋转机构的 O 形圈 （部件号 00320043-01）
- Dp 旋转机构的齿型皮带 （部件号 00320041-01）。
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
维护 预防性维护 S
10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM 2003 年 3 月版
72
预防性维护 S 维护
2003 年 3 月版 10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM
73
准备工作 10
○ 用“Single Functions （单项功能）”菜单将收集贴片头的吸嘴放回到吸嘴交换器中。
○ 关闭贴片系统上的主开关。
执行正确的关闭程序。 10
10
10
○ 拧开头罩的螺丝。
○ 取下头罩。
切记遵守 ESD 规定！
10
10
10
○ 覆盖供料器区域，以免损坏元件供料器组件和贴片头前部。
10

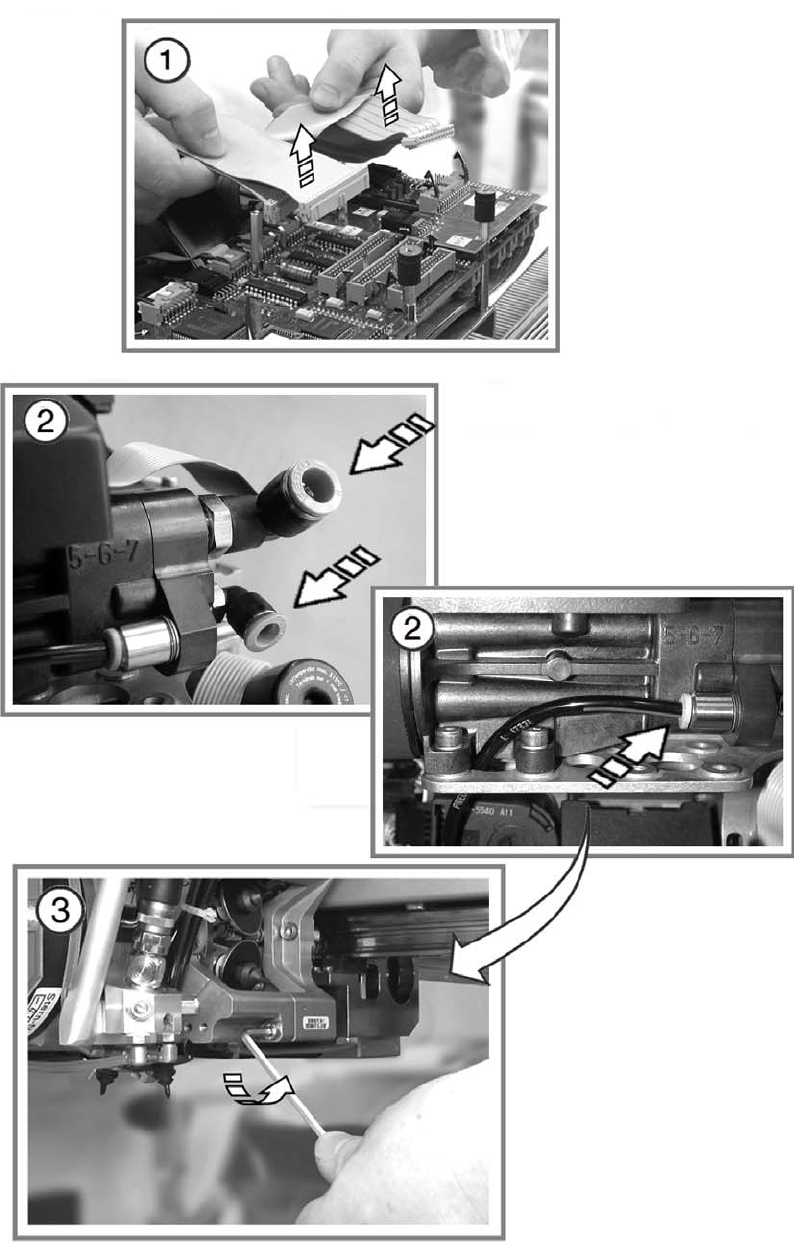

① 从转换印制电路板上，拆下用于贴片头前部的带式电缆。
② 拆下压缩空气软管。
使用维护箱中的钳子。 10
10
10
10
③ 松开贴片头前部上的 4 个螺丝 （使用 3 mm 六角套筒扳手），拆下前部。
拧下螺丝时，握住贴片头的前部。 10
小心，不要损坏白色的塑料真空分配器盘和真空分配器。 10
10
旋转星形轴半圈，以免损坏带阀门推杆的阀门推杆驱动装置。 10
10
○ 将贴片头的前部放在软的 ESD 表面上 （使用下部的阀门推杆）或将其放置在适当的支架上。
○ 取下段位器光栅盘，并将其储存在提供的容器中。
