维护 预防性维护 S 10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM 2003 年 3 月版 74 10
预防性维护 S 维护
2003 年 3 月版 10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM
73
准备工作 10
○ 用“Single Functions （单项功能）”菜单将收集贴片头的吸嘴放回到吸嘴交换器中。
○ 关闭贴片系统上的主开关。
执行正确的关闭程序。 10
10
10
○ 拧开头罩的螺丝。
○ 取下头罩。
切记遵守 ESD 规定！
10
10
10
○ 覆盖供料器区域，以免损坏元件供料器组件和贴片头前部。
10
① 从转换印制电路板上，拆下用于贴片头前部的带式电缆。
② 拆下压缩空气软管。
使用维护箱中的钳子。 10
10
10
10
③ 松开贴片头前部上的 4 个螺丝 （使用 3 mm 六角套筒扳手），拆下前部。
拧下螺丝时，握住贴片头的前部。 10
小心，不要损坏白色的塑料真空分配器盘和真空分配器。 10
10
旋转星形轴半圈，以免损坏带阀门推杆的阀门推杆驱动装置。 10
10
○ 将贴片头的前部放在软的 ESD 表面上 （使用下部的阀门推杆）或将其放置在适当的支架上。
○ 取下段位器光栅盘，并将其储存在提供的容器中。
10
10
维护 预防性维护 S
10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM 2003 年 3 月版
74
10
预防性维护 S 维护
2003 年 3 月版 10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM
75

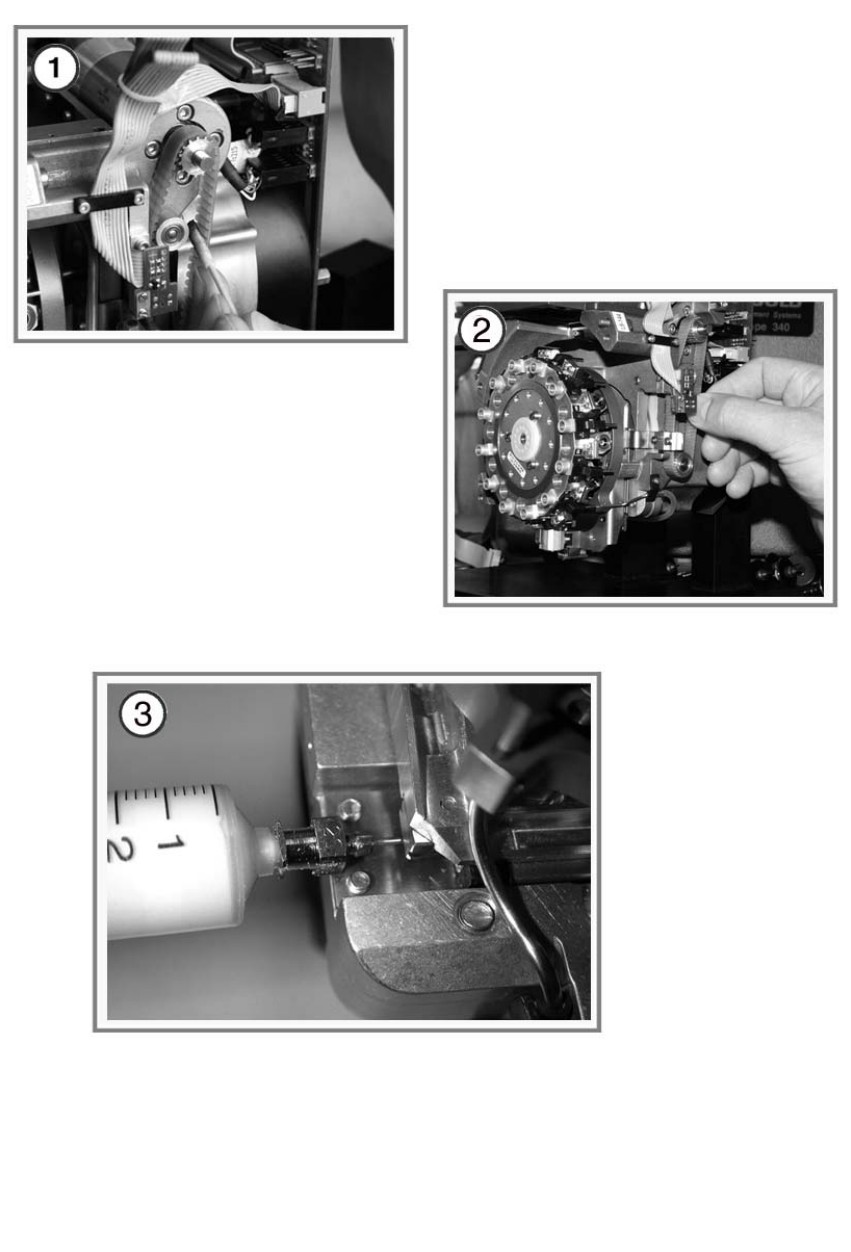

Z 轴 （贴片头前部） 10
① 用刷子或棉签清除 Z 轴齿型皮带上的脏物。
○ 用浸有无水乙醇的棉签或无纺布清洁滚轮、齿和齿型皮带。
○ 检查齿型皮带是否磨损。
如果齿型皮带磨损，用新的皮带替换 （参见维护手册）。
○ 用 少量 ISOFLEX TOPAS NCA 52 润滑齿型皮带，然后清除所有多余的润滑脂。
② 检查 Z 轴导轨能否轻松运行，且无后退。
○ 检查夹爪是否磨损。
如果您发现 Z 轴或夹爪中有缺陷，请联系您的地区维护部门。 10
10
10
每贴装 25000000 次后 （Z 轴的升降），执行下列步骤： 10
③ 按压注射器，将少量润滑脂喷入孔中。
10
请小心，不要将太多的润滑脂喷入孔中。 10
10
10
如果导轨不太脏，润滑脂可直接用于导轨。 10
10
10
