真空发生器 10

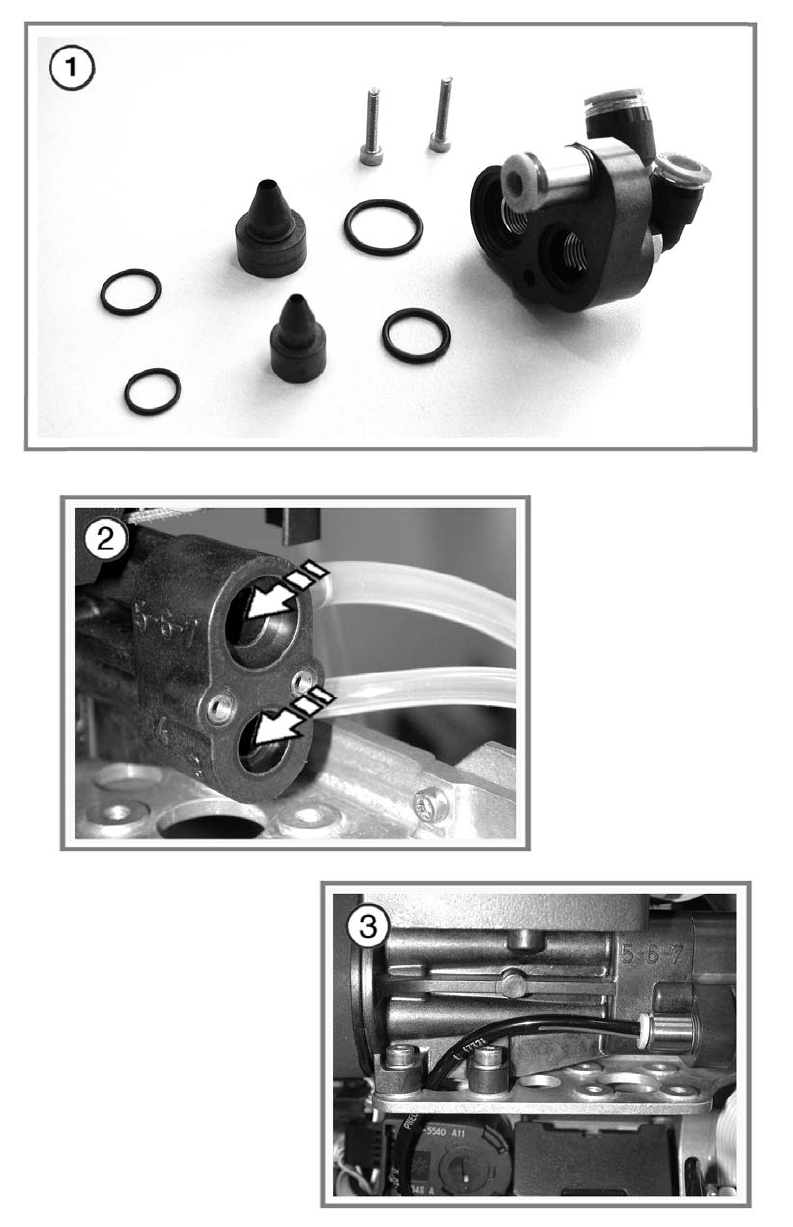

① 拆下真空发生器软管。
使用维护箱中的钳子。 10
10
10
10
10
我们建议在拆下压缩空气软管之前，加贴标签或作标记。 10
DLM1 贴片头的软管已贴标签，且软管的分配已固定。 10
10
② 用 2.5 mm 内六角螺丝拧松带 2 个文氏管吸嘴的块。
维护 预防性维护 S
10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM 2003 年 3 月版
86
预防性维护 S 维护
2003 年 3 月版 10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM
87
① 用浸有无水乙醇的无纺布小心清洁文氏管吸嘴。
① 通过压缩空气向文氏管吸嘴吹气。
① 用少量 Unisilkon L250L 润滑 O 形圈。
① 用浸有无水乙醇的棉签清洁真空发生器块，并通过压缩空气吹气。
① 将清洁的真空发生器部件置于干净的表面上。
消声器 10
○ 逆时针旋转消声器，以便拆卸。
② 用浸有少量无水乙醇的棉签清洁通向文氏管吸嘴的软管。
○ 检查消声器是否弄脏。
如果消声器变色，用新的消声器更换，且按上述相反的顺序安装。
10
小心，不要损坏 O 形圈。 10
10
10
装配真空发生器 10
○ 装配块和文氏管吸嘴，并小心拧紧螺丝。
③ 重新连接压缩空气软管。
确保正确的软管连接到正确的接头上。 10
软管必须牢固的系在联轴节上。 10
10
10
10
○ 重新安装头罩。
○ 用“Single Functions （单项功能）”菜单再次拾取吸嘴。
10
试运行贴片程序 10
分隔贴片头的前后部可改变元件照相机和 PCB 照相机之间的距离。 10
○ 试运行元件贴片程序，测试贴装是否依然精确。
○ 如果无法保证贴装的精确性，重新测量贴片头。
