维护 预防性维护 S 11 每年维护 2003 年 3 月版 88 11 每年维护 11
预防性维护 S 维护
2003 年 3 月版 10 每 4 个月维护 DLM2 贴片头 / 仅 S-27 HM
87
① 用浸有无水乙醇的无纺布小心清洁文氏管吸嘴。
① 通过压缩空气向文氏管吸嘴吹气。
① 用少量 Unisilkon L250L 润滑 O 形圈。
① 用浸有无水乙醇的棉签清洁真空发生器块，并通过压缩空气吹气。
① 将清洁的真空发生器部件置于干净的表面上。
消声器 10
○ 逆时针旋转消声器，以便拆卸。
② 用浸有少量无水乙醇的棉签清洁通向文氏管吸嘴的软管。
○ 检查消声器是否弄脏。
如果消声器变色，用新的消声器更换，且按上述相反的顺序安装。
10
小心，不要损坏 O 形圈。 10
10
10
装配真空发生器 10
○ 装配块和文氏管吸嘴，并小心拧紧螺丝。
③ 重新连接压缩空气软管。
确保正确的软管连接到正确的接头上。 10
软管必须牢固的系在联轴节上。 10
10
10
10
○ 重新安装头罩。
○ 用“Single Functions （单项功能）”菜单再次拾取吸嘴。
10
试运行贴片程序 10
分隔贴片头的前后部可改变元件照相机和 PCB 照相机之间的距离。 10
○ 试运行元件贴片程序，测试贴装是否依然精确。
○ 如果无法保证贴装的精确性，重新测量贴片头。
维护 预防性维护 S
11 每年维护 2003 年 3 月版
88
11 每年维护
11
预防性维护 S 维护
2003 年 3 月版 11 每年维护
89
11
进行每年维护时，需要下列工具、设备和易耗品： 11
- 吸尘器
- SIPLACE 擦布 （部件号 00315253-02）
- 用 Urethyn E/M2 润滑滤筒 （部件号 02101696-01）
11
○ 在站计算机上选择 “Block manually （手动阻挡）”（状态关闭），并单击 OK （如果是双传
送导轨，则单击料槽 1 / 料槽 2）。贴片机继续运行，直到最后一个 PCB 生产出来，离开 PCB
传送导轨为止。
○ 关闭贴片系统上的主开关。
○ 打开保护罩。
11
○ 把悬臂移到供料器上方。使其停在工作区域外。
11
握住手把，并小心轻推以移动悬臂。 11
11
11
用吸尘器清洁升降台下面的区域 11
○ 升起贴片机的升降料台。
○ 用吸尘器仔细清洁升降台下面的区域。
11

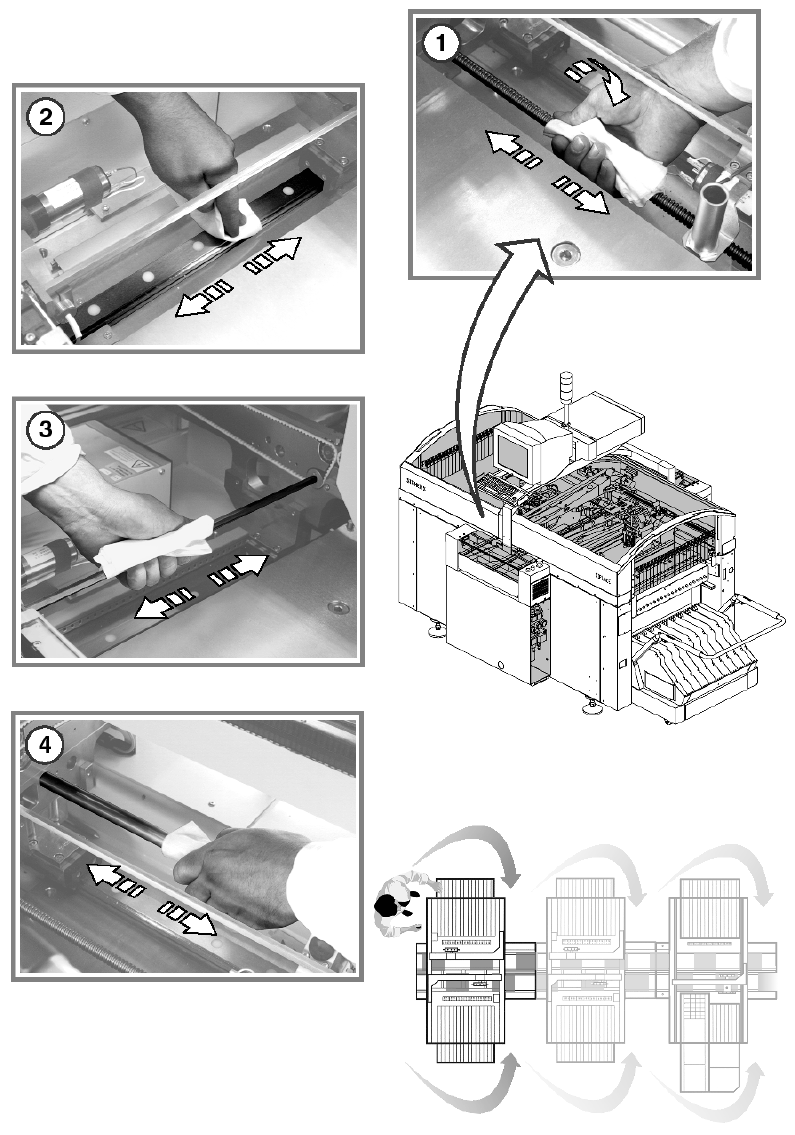

清洁和维护 PCB 传送导轨 11
① 在丝杠螺纹上，用 SIPLACE 擦布对循环滚珠螺纹进行维护。
② 用 SIPLACE 擦布对导轨的滑动面进行维护。
③ 用 SIPLACE 擦布对六角形轴进行维护。
④ 用 SIPLACE 擦布对 PCB 顶杆的导向轴进行维护。
11
11
11
11
