第 2 章 制作生产程序
2-3-5-2-6 检查
对“芯片站立”、“检测吸取位置偏差”、“判断异元件”进行设置。

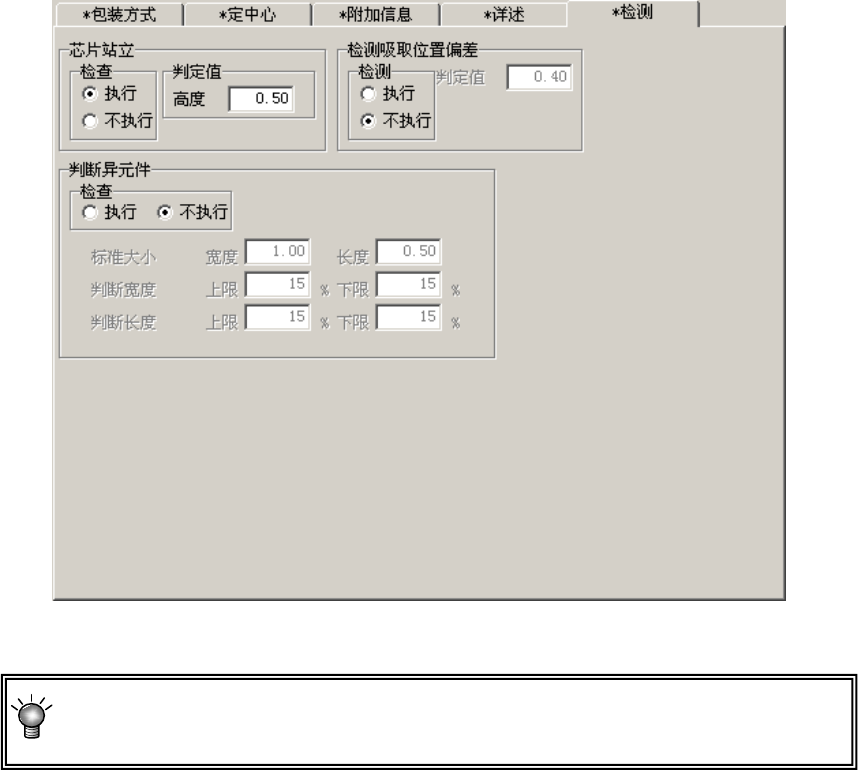

图 2-3-5-2-6-1 元件数据(检测)
环境设置中设置了简易输入模式时（参见 2-5-3 章），所有项目均会显示浅色，不
能变更数值。
要变更时，请解除简易输入模式。
(1) 芯片站立
指定是否对芯片站立进行检查。通常3216以下的芯片元件必须执行。由于检查是在移动中进
行，所以不需要费时间。
※判定值
： 根据已输入的元件高度尺寸计算并自动输入。激光定中心时测定值超过此处的设
置高度时，则判定为芯片站立错误。
2-70
第 2 章 制作生产程序
(2) 检测吸取位置偏差
使用此项功能，可以吸嘴中心为准，检测元件中心的偏差是否超过判定值。
仅可在包装方式为带状送料器时使用此项功能。除此以外的情况均显示无效。
对要使用检测吸取位置偏差功能的元件选择 [执行]，并输入判定值。
判定值可输入的范围为从 0 至元件的外形尺寸长度(元件供应角度为 90°、270°
时即为元件的外形尺寸宽度)。
[执行]检查时，默认判定值为：
元件外形长度尺寸（或外形宽度尺寸）÷2×（设定值/100）
设定值，在编辑程序的环境设置中进行设置。默认值为 50%。
(3)判断异元件
对是否实施判断异元件，及实施时的基准尺寸、判断级别进行设置。
异元件判断，是在激光定中心时进行，通过检查元件的长宽尺寸，如果与设置值不一致，即
判断为异元件错误。
此功能主要用于检查不同尺寸的元件挂置错误等。
此项检查与生产时激光定中心同时进行。
选择[执行]后，默认值即会
设置到判定值编辑框里。
2-71
第 2 章 制作生产程序
2-3-6 吸取数据
可指定供给各元件的位置和吸取位置。
安装在送料器台架上的元件供给装置，有带状送料器、管状送料器、散装送料器、托盘支架。
在1个送料台上，用于送料器设置的孔有59个，在送料器前端的销所插入的孔的编号即为该送
料器的配置编号。
※ 吸取位置根据优化将被自动配置，在下列情况时，请用手动进行配置。
●固定送料器的配置时。
●进行优化后，变更送料器的配置时。
2-3-6-1 吸取数据画面的显示
显示吸取数据时，首先打开的是列表画面。
图 2-3-6-1-1 吸取数据 列表画面
2-72
