第 2 章 制作生产程序

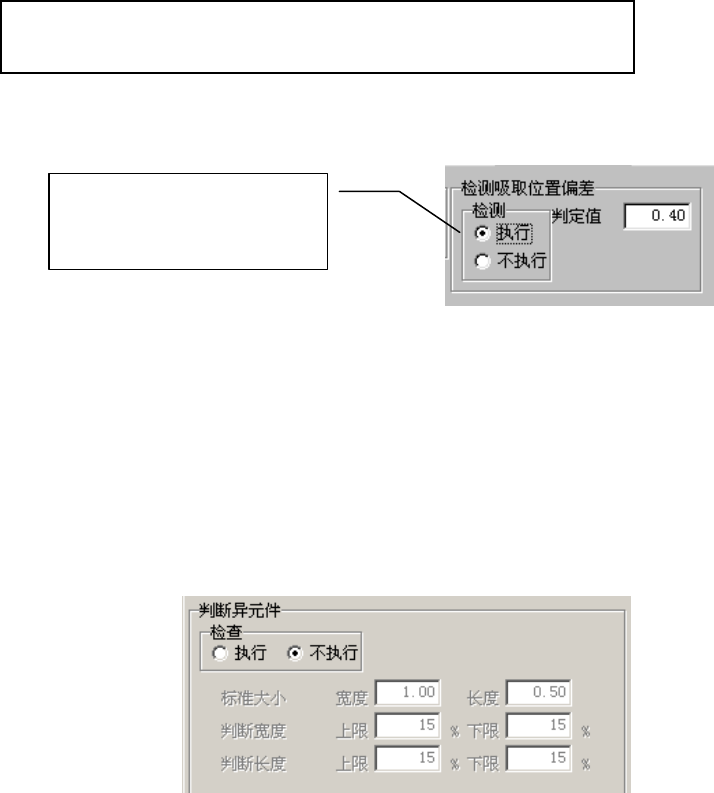

(2) 检测吸取位置偏差
使用此项功能，可以吸嘴中心为准，检测元件中心的偏差是否超过判定值。
仅可在包装方式为带状送料器时使用此项功能。除此以外的情况均显示无效。
对要使用检测吸取位置偏差功能的元件选择 [执行]，并输入判定值。
判定值可输入的范围为从 0 至元件的外形尺寸长度(元件供应角度为 90°、270°
时即为元件的外形尺寸宽度)。
[执行]检查时，默认判定值为：
元件外形长度尺寸（或外形宽度尺寸）÷2×（设定值/100）
设定值，在编辑程序的环境设置中进行设置。默认值为 50%。
(3)判断异元件
对是否实施判断异元件，及实施时的基准尺寸、判断级别进行设置。
异元件判断，是在激光定中心时进行，通过检查元件的长宽尺寸，如果与设置值不一致，即
判断为异元件错误。
此功能主要用于检查不同尺寸的元件挂置错误等。
此项检查与生产时激光定中心同时进行。
选择[执行]后，默认值即会
设置到判定值编辑框里。
2-71
第 2 章 制作生产程序
2-3-6 吸取数据
可指定供给各元件的位置和吸取位置。
安装在送料器台架上的元件供给装置，有带状送料器、管状送料器、散装送料器、托盘支架。
在1个送料台上，用于送料器设置的孔有59个，在送料器前端的销所插入的孔的编号即为该送
料器的配置编号。
※ 吸取位置根据优化将被自动配置，在下列情况时，请用手动进行配置。
●固定送料器的配置时。
●进行优化后，变更送料器的配置时。
2-3-6-1 吸取数据画面的显示

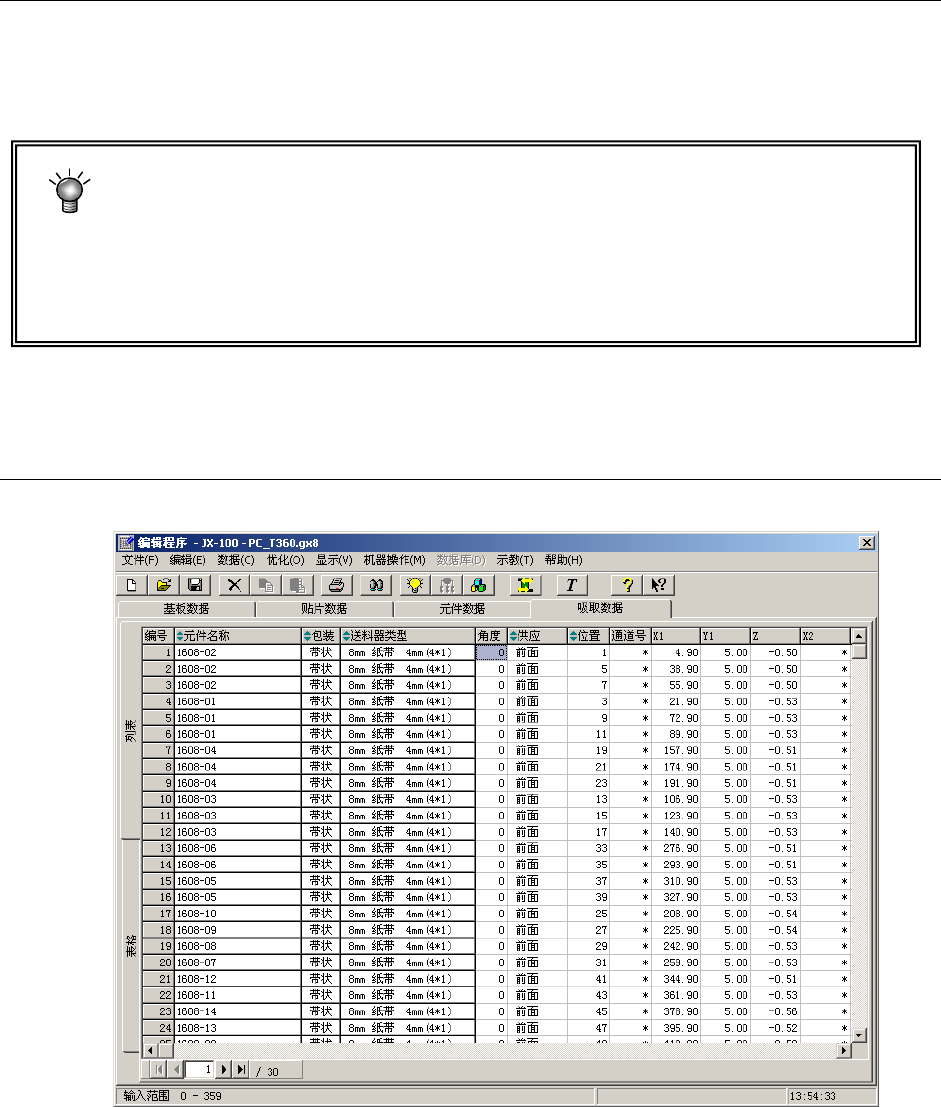

显示吸取数据时，首先打开的是列表画面。
图 2-3-6-1-1 吸取数据 列表画面
2-72
第 2 章 制作生产程序

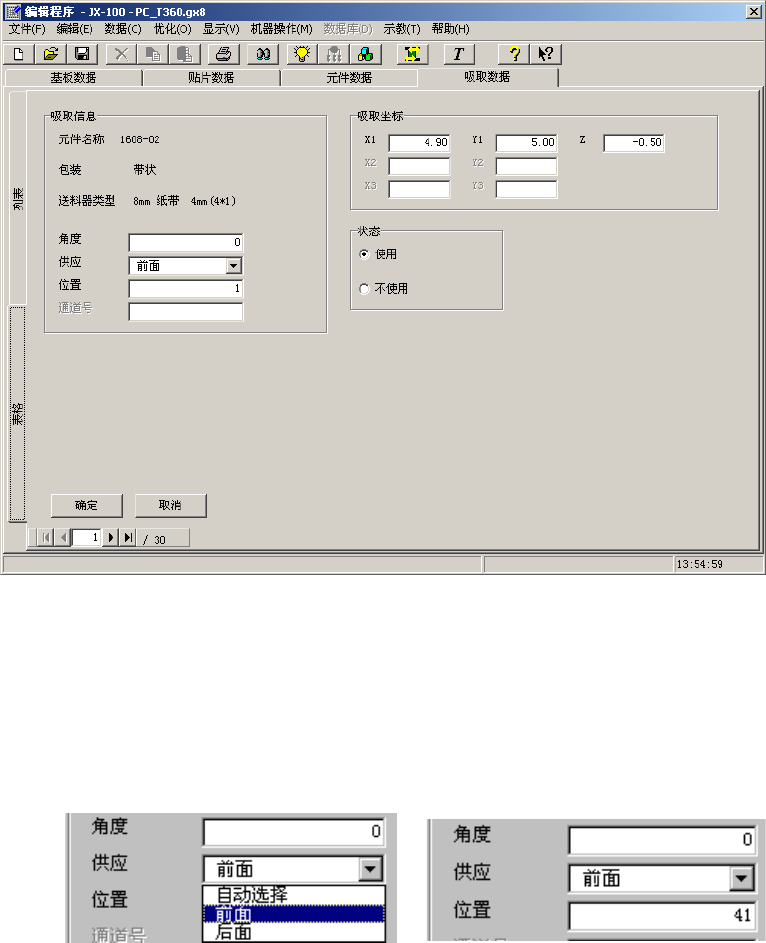

双击元件名、或点击画面左侧的“表格”标签，可打开以下的表格画面。
元件名、包装方式、供给装置，可分别显示在贴片数据及元件数据中输入的数值。
可在表格画面中对“角度”、“供应”、“位置”、“通道号”、“吸取坐标”、“状态”6
个项目进行编辑。
图 2-3-6-1-2 吸取数据 表格画面
例) 在前面配置 41 号。
(1)表格画面中的操作
<1>在表格画面上，从“供应”的下拉式列表中选择“前面”。
<2>输入送料器“编号”41。
图 2-3-6-1-3 图 2-3-6-1-4
2-73
