第 2 章 制作生产程序
2-4-2-2 保存文件

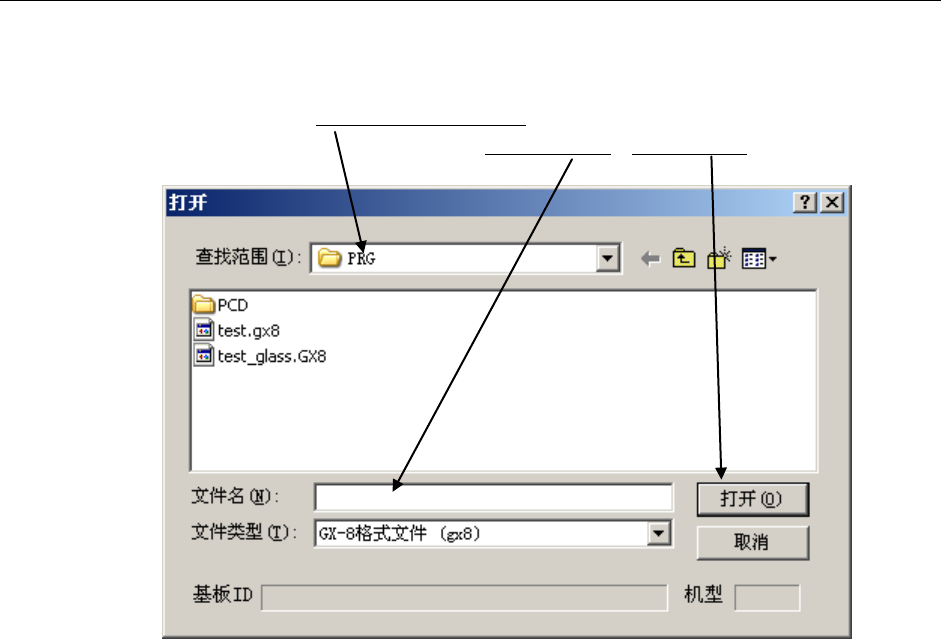

新建程序时，从优化条件设置画面中单击“执行”按钮后，显示“另存为”画面。请指定文
件名并进行保存。
① 指定“保存位置”的 “驱动器”和“目录”。
②输入文件名，单击「保存」。
图 2-4-2-2-1 保存文件
2-91
第 2 章 制作生产程序
2-4-2-3 确认分开贴片数据
通过优化，显示已分开的贴片数据。
请从菜单中选择“优化”/“分开贴片数据”。
图 2-4-2-3-1 选择分开贴片数据菜单
● 本菜单在未进行优化时(分配文件不存在)，或在优化后变更了过生产程序时，不能
选择。
显示如下的分开贴片数据画面。
图 2-4-2-3-2 分开贴片数据显示例
●优化顺序显示时的粗线，表示在 1 次吸取贴片的周期动作中被配对的数据的区分。
2-92
第 2 章 制作生产程序
2-4-2-4 吸嘴分布
显示在各站台优化配置的吸嘴。
用优化条件将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机器设
置一致。
请从菜单中选择“优化”/“吸嘴分布”。
图 2-4-2-4-1 选择吸嘴分布
显示下图的吸嘴分布画面。
图 2-4-2-4-2 吸嘴分布显示例（在“只显示固定吸嘴”项目上，选中和不选中时的示例）
●
ATC 显示的红字吸嘴编号：
表示优化输出的吸嘴。
●
ATC 显示的黑字吸嘴编号：
表示机器设置的固定吸嘴。
●
“只限于固定吸嘴”复选框：
显示未选中时优化输出的 ATC 吸嘴配置，
显示选中时所设置的固定吸嘴配置。
●吸嘴数量 ：
目前未使用“资源”。
“优化”是优化输出的吸嘴数，“固定”是在机器设置
中所设置的固定吸嘴数。
2-93
