第 2 章 制作生产程序 2-5-2-7 坐标的示教 2-5-2-7-1 基本操作方法 本节将说明坐标示教的基本操作方法。 < 步骤 > ① 将光 标移动到想要示教的数据位置。 图 2-5-2-7-1- 1 坐标示教 (1) ※ 当为 XY 轴示教时，只要在 X 、 Y 其中 1 个位置进行示教， X 、 Y 轴两个坐标都可自动输入。 ② 请按 示教按钮或 HOD 装置选择键，选择 示教使用的装置 ( CAMERA 等 ) …
第 2 章 制作生产程序
2-5-2-6 HOD（手持操作盘）的使用方法
※ 用“装置选择键”选择“贴片头”后，可选择“No”键和“装置名称键”。
◆ No键：示教Z、θ时选择。
※ 用“装置选择键”选择摄像机后，可选择 1POINT、2POINT、3POINT 及 WINDOW。通常使用 1POINT
进行示教。请根据需要选择。
◆ 2POINT：指定2点，取此2点的中央坐标。
◆ 指定3点，可将X坐标、Y坐标及最大值和最小值的中间值作为坐标。
◆ WINDOW：取由四方形框包围的中央坐标。如选择WINDOW，将在图像监视器上显示四方形框。
操作X、Y的方向键，首先调整左边和上边的位置，然后按下ENTER键。接着调整右边和下边
的位置，然后按下ENTER键，最后再按下ENTER键进行确定。
<操作步骤>
① 使用鼠标，选择示教位置。
② 按下“装置选择键”，选择示教的设备。
③ 在 LCD 上显示子设备。按“功能键”，选择
子设备(贴片头时、为 L1 贴片头等)。
④ 选择摄象机时，图像监视器上显示摄象机的
图像。一边看着监视器，一边操作“移动键”，
调整位置。
⑤ 确定时按[ENTER]键，取消时按[CANCEL]键。
注意
为了避免人身伤害，在进行 HOD
操作过程中，切勿将手放入装置
内部，也不要将脸和头靠近装置。
-X+Y +Z+Y +X+Y
-
θ
-X +
θ
+X
-X-Y -Z-Y +X-Y
FAST
DEV.NAME
No.
J U K I
F1 F2 F3 F4
NEXT
PREVIOUS PAUSEWINDOW
CANCEL ENTER
HMS CAMERA
VACUUM
ON/OFF
HEAD
异常停止
LCD
装置选择键
移动键
No.键
装置名键
※在不能完全进入监视器
的大元件(6mm 以上)的
示教时使用。
第 1 点
第 2 点
中央的坐标
第 1 点
第 1 点
第 3 点
第 2 点
中央的坐标
功能键
2-121
第 2 章 制作生产程序
2-5-2-7 坐标的示教
2-5-2-7-1 基本操作方法
本节将说明坐标示教的基本操作方法。
<步骤>
① 将光标移动到想要示教的数据位置。
图 2-5-2-7-1-1 坐标示教(1)
※ 当为 XY 轴示教时，只要在 X、Y 其中 1 个位置进行示教，X、Y 轴两个坐标都可自动输入。
② 请按示教按钮或 HOD 装置选择键，选择示教使用的装置(CAMERA 等)。
选择的装置不适宜时，会发出报错声，请重新输入选择的装置。
若预先有坐标，则所选择的装置会移动到该坐标值处。
若未输入，装置不会移动。
注意
为了避免人身伤害，在操作 HOD
过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
示教 BOC 标记
2-122
第 2 章 制作生产程序
如果选择了贴片头装置，而吸嘴与示教所要使用的吸嘴不同，则需更换吸嘴。
此时， HOD 上的 LCD 会显示装置名称，可确认进行何种示教。

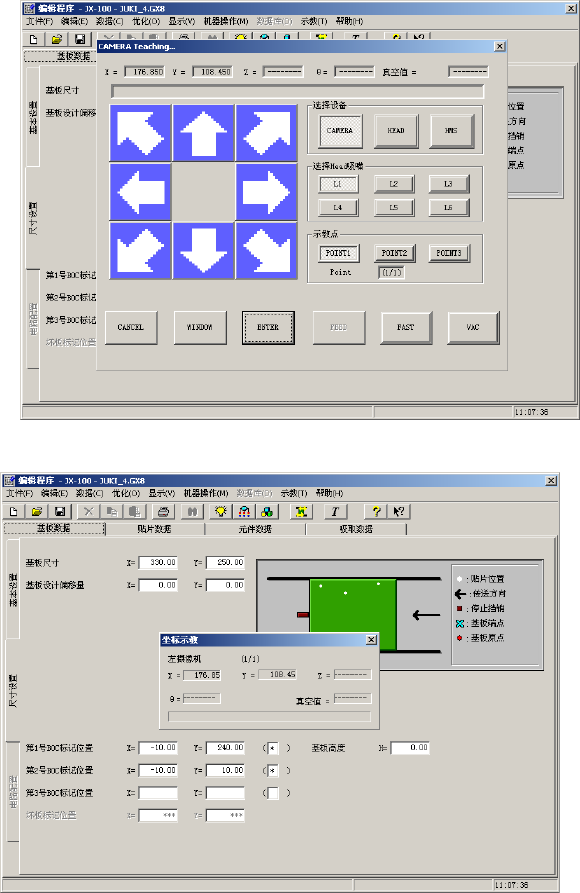

图 2-5-2-7-1-2 坐标示教（面板）(2)
图2-5-2-7-1-3 坐标示教（HOD）(2)
2-123
