第 2 章 制作生产程序

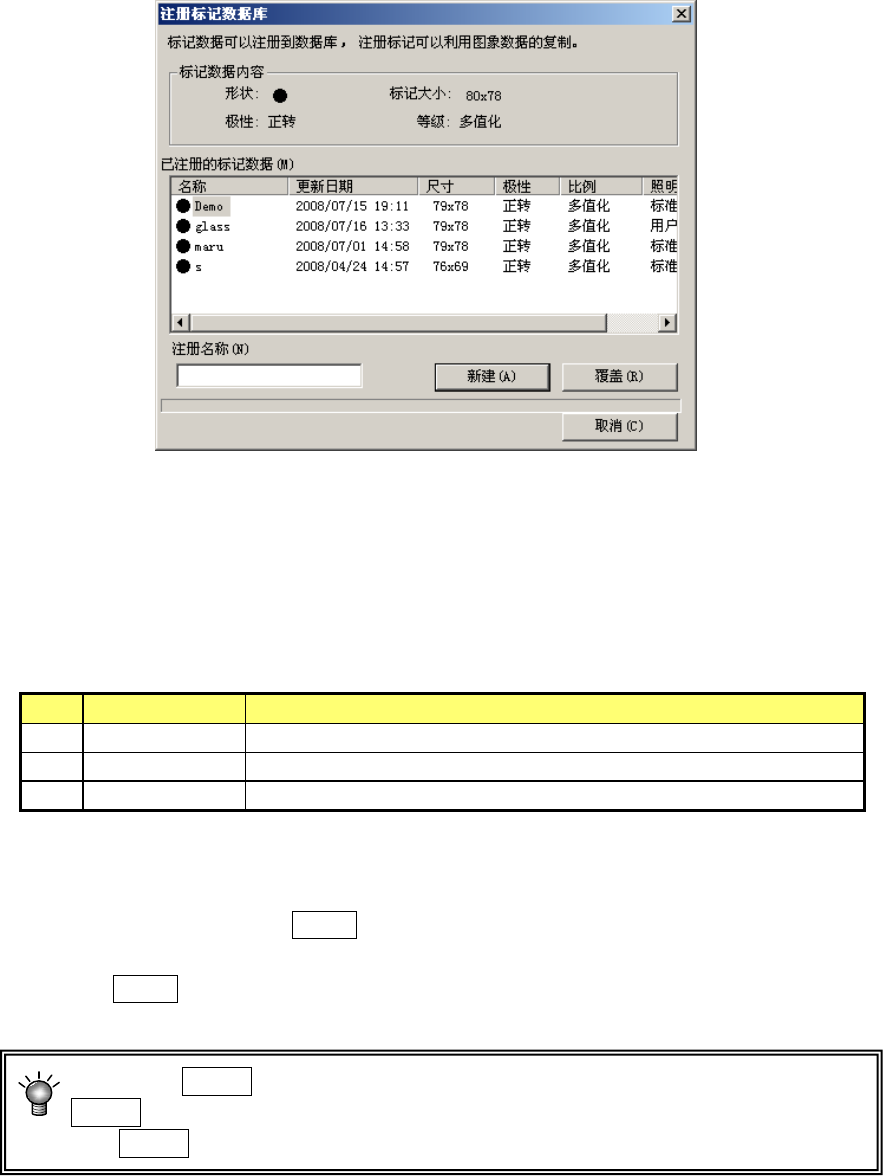

⑨示教结束后，显示提示，问是否注册标记数据库。
图 2-5-2-11-9
基板标记示教(2)
要把示教数据注册到标记数据库时，请输入注册名称，然后按下<新建>按钮。
要与已经注册的示教数据进行替换时,请输入替换的名称，将光标移至注册区域想要替换的
数据所在行，然后按下<覆盖>按钮。
不将示教数据注册到标记数据库中时，请按下<取消>按钮。
No. 按钮选择 处理
1 新建 输入注册名称，将示教数据注册到标记数据库中并结束。
2 覆盖 替换所选的光标所在行的数据。
3 取消 退出，不将示教数据注册进标记数据库。
至此，以识别为目的的示教操作结束。识别示教结束后，标记数据的旁边显示“*”，表示
示教完成。对使用的标记请全部进行识别示教。
在示教过程中按下HOD的CANCEL键，可即刻结束当前的示教。(
此时，到此为止所输入的数
据均无效)。
按下CANCEL键时，装置不会移动。
按下 HOD 的 CAMERA 键进行黑白反色显示。若标记相对于基板显得比较暗时，请按
CAMERA 键进行黑白反色显示，可使标记显得白亮。
通过 CAMERA 键进行的标记反转，仅在刻度框输入时有效。
2-134
第 2 章 制作生产程序
2-5-3 环境设置
设置程序编辑环境。
从菜单栏中选择“文件”/“环境设置”，则显示设置画面。

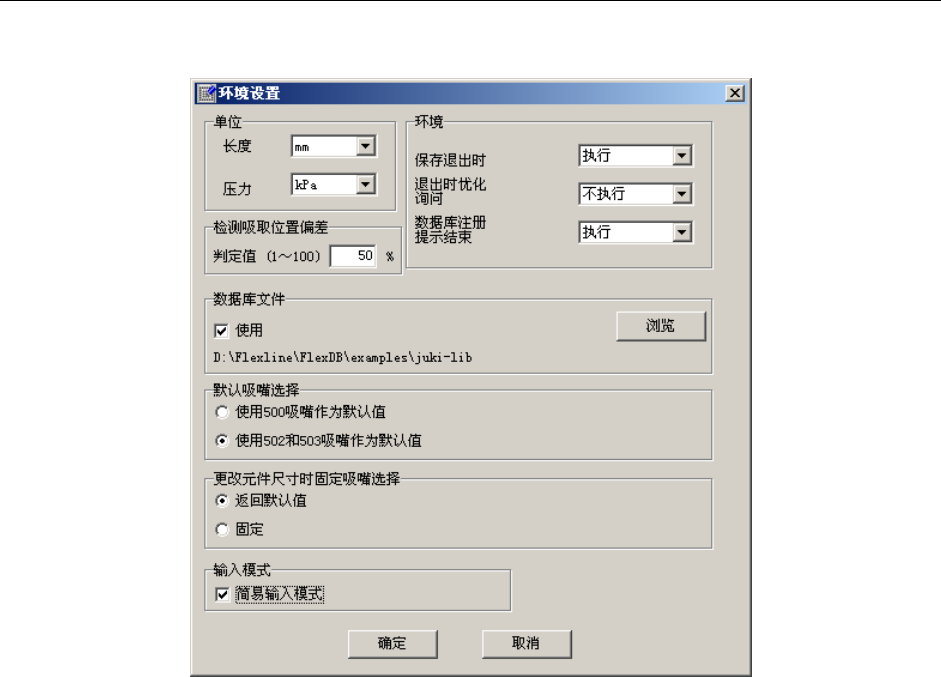

图 2-5-3-1 环境设置
(1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、级别中选择。
(2) 环境
1）保存退出时的状态
●执行
：在下一次启动编辑程序时重新显示以下的项目。
1.工具栏显示、不显示
2.读入文件名
3.窗口尺寸
程序编辑结束后，重启编辑程序时，打开上次最后使用的文件，进入尺寸设定画面。
●不执行
：重启编辑程序时，显示新文件名画面。
2）退出时优化询问
●执行
：在未优化的状态下结束程序，则显示询问是否进行优化。
●不执行
：不显示询问。
2-135
第 2 章 制作生产程序
(3) 数据库文件
数据库是指注册元件数据(含图像数据)的文件(详细内容请参见“第6章数据库”)。
程序编辑中可使用的数据库只有一个。
虽然也可以制作、运行多个数据库，但需根据程序指定使用的数据库。
<设置方法>
①单击“使用”左侧的选项，选择需要的项目。
②单击“浏览”，在“打开”画面中选择数据库文件。
图
2-5-3-2
打图文件
(4) 默认吸嘴选择
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。通过此处的指定，“元件数据”
自动选择的吸嘴号将发生变化。
例)指定了“使用500吸嘴作为默认值”时
=>如果“元件数据”的元件尺寸输入为“2mm×1.2mm”，则将自动选择“500号吸嘴”。
(5) 检测吸取位置偏差设定值
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见[2-3-5-2-6 检查]检测吸取位置偏差的说
明。
(6) 更改元件尺寸时固定吸嘴选择
“返回默认值”：变更元件尺寸时，变更为默认的吸嘴号。
“固定” ：即使变更元件尺寸，保持现在选择的吸嘴号不变。
(7) 输入模式
设置编辑程序的输入模式。
勾选“简易输入模式”后，在新建的制作基板数据可按向导形式（参见 2-3-3-3 章）进行输
入。另外，部分元件数据的输入会被限制。
2-136
