第 2 章 制作生产程序
2)连续检测
检测所有指定的元件。
① 设置连续检测条件
从菜单栏中选择“机器操作”/“测量”/“连续检测”，则显示如下画面。

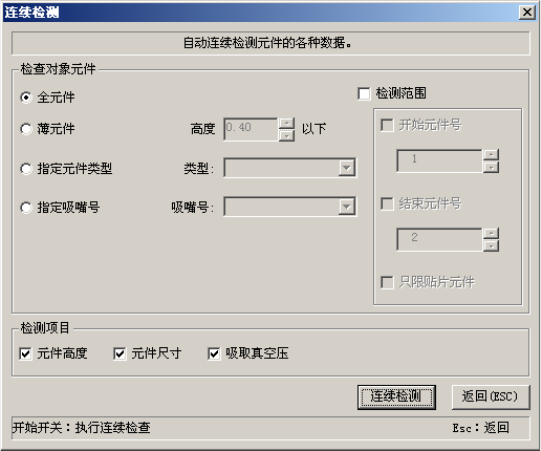

图 2-5-4-2-12 设置连续检测条件
a) 检查对象元件
设置对元件数据中有某一条件一致的元件进行测量。
● 全元件
检测所有的元件数据。
● 薄元件
仅检测元件高度在设定尺寸以下的元件。
● 指定元件类型
仅检测指定的元件类别。
● 指定吸嘴号
仅检测指定要使用的吸嘴元件。
b) 检测范围
把被检元件的条件，设置为特定编号的元件。
● 开始元件号：选中开始的被检元件数据编号。
● 结束元件号：选中结束测量的被检元件数据编号。
● 只限贴片元件：只选中贴片数据指定的元件数据。
2-149
第 2 章 制作生产程序
c) 检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项目有
所不同。
d) 连续检测
按钮(<START>开关)
开始连续检测。
e) 返回
按钮(ESC键)
返回原来的画面。
f) 询问
开始连续检测后，显示询问，问测量后如何处理尺寸在1mm以下的元件。

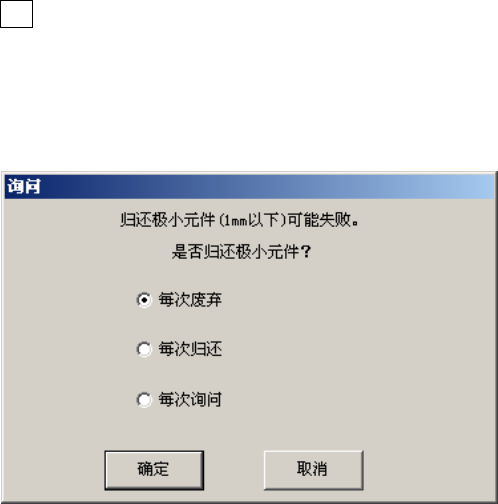

图 2-5-4-2-13 询问元件放回画面
● 每次废弃
元件每次废弃在指定处。
● 每次归还
元件放回原来的位置。
● 每次询问
每次检测结束后，询问是否放回1mm以下的元件。
2-150
第 2 章 制作生产程序
② 正在连续检测的画面
连续检测过程中显示如下画面。显示连续检测的元件内容及吸取位置，依次显示处理内容。
图 2-5-4-2-13 正在连续检测
a) 进展状况
进度条显示当前的进展情况。
要强行中断处理时，请按下<停止>开关，则显示以下对话框。请选择是否结束。
图 2-5-4-2-14 询问是否结束检测
2-151
