第 1 章 设备概要 1-4-1-2 元件供给部分的构成 元件供给部分在基板传送部分的前后， 有 2 个送料器台 （后侧为选购项） ， 供给方式因元件 的包装方式 ( 带式、散件、管式、托盘 ) 而不同。 带式元件 ( 芯片元件 ) 及管式元件使用安装在送料器台架上的带状送料器、 散装送料器、管 状送料器来供给。 托盘元件由托盘支架供给。托盘支架可安装在后侧。 ( ) 图 1-4-1- 5 贴片机主机配置图 ● 送料 器台架各部…
第 1 章 设备概要
① 搬入传感器 ⑨ 传送宽度调整手轮
② 停止传感器 ⑩ 减压阀（支撑台用）
③ 停止器 ⑪ 驱动轴
④ 支撑台 UP 传感器 ⑫ OUT 传感器
⑤ 支撑台 DOWN 传感器 ⑬ 止动器电磁阀
⑥ 支撑台电磁阀 ⑭ 传送指示器（左侧）
⑦ 传送马达 ⑮ 传送指示器（右侧）
⑧ 支撑台
基板要插入传送通道时，利用位于传送通道入口附近的传送指示器的亮灯状
态来判断。
位于传送通道入口附近的传送指示器亮灯时，处于可以插入基板的状态。
熄灯时请勿插入基板。
如在熄灯时插入基板，机器有可能动作不正常。再有，位于传送通道入口附
近的传送指示器亮灯时，可以取出基板。熄灯时请勿取出基板。
注意
1-8
第 1 章 设备概要
1-4-1-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有2个送料器台（后侧为选购项），供给方式因元件
的包装方式(带式、散件、管式、托盘)而不同。
带式元件(芯片元件)及管式元件使用安装在送料器台架上的带状送料器、散装送料器、管
状送料器来供给。
托盘元件由托盘支架供给。托盘支架可安装在后侧。
( )

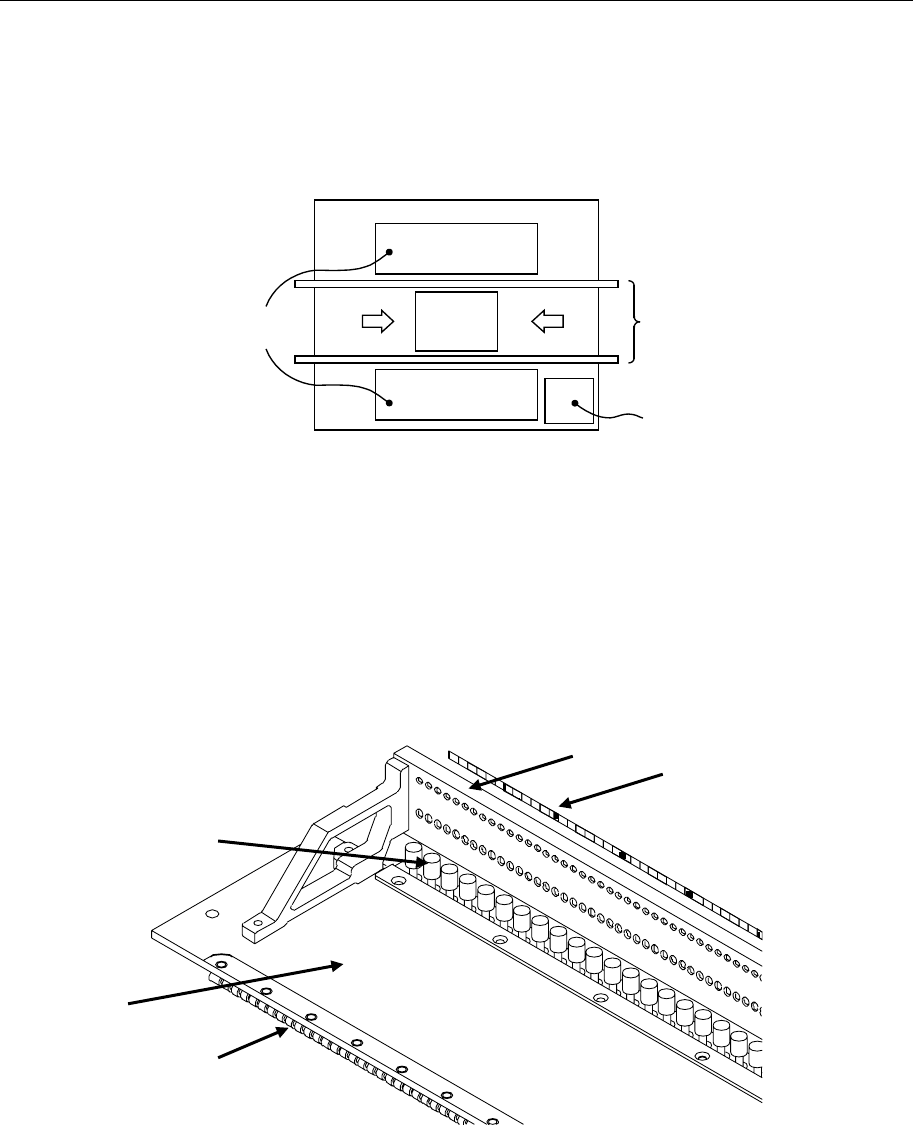

图 1-4-1-5 贴片机主机配置图
● 送料器台架各部分名称
用“安装板②”、“锁定轴③”，对装载有带式元件及管式元件的带状送料器、散装送料
器、管状送料器进行定位，并固定。
元件的传送由“驱动汽缸④”来驱动。
安装各送料器的位置请参照“位置标签⑤”。
图 1-4-1-6 送料器台架
① 送料器台架 ④ 驱动汽缸
② 安装板 ⑤ 位置标签
③ 锁定轴
①
③
②
④
⑤
送料器台
基板传送部分
后侧
基板
前侧
图像监视器
1-9
第 1 章 设备概要
1-4-1-3 贴片头单元的构成
贴片头由检测元件的位置偏移、角度偏移的LNC60传感器以及可进行上下驱动与旋转的Z滑
动轴构成。本机由以下结构组成。
① 吸嘴外轴 ④ Z 滑动轴 ⑦ 贴片头上升汽缸
② LNC60 传感器 ⑤
θ
轴马达
③ Z 轴马达 ⑥ 滚珠丝杠

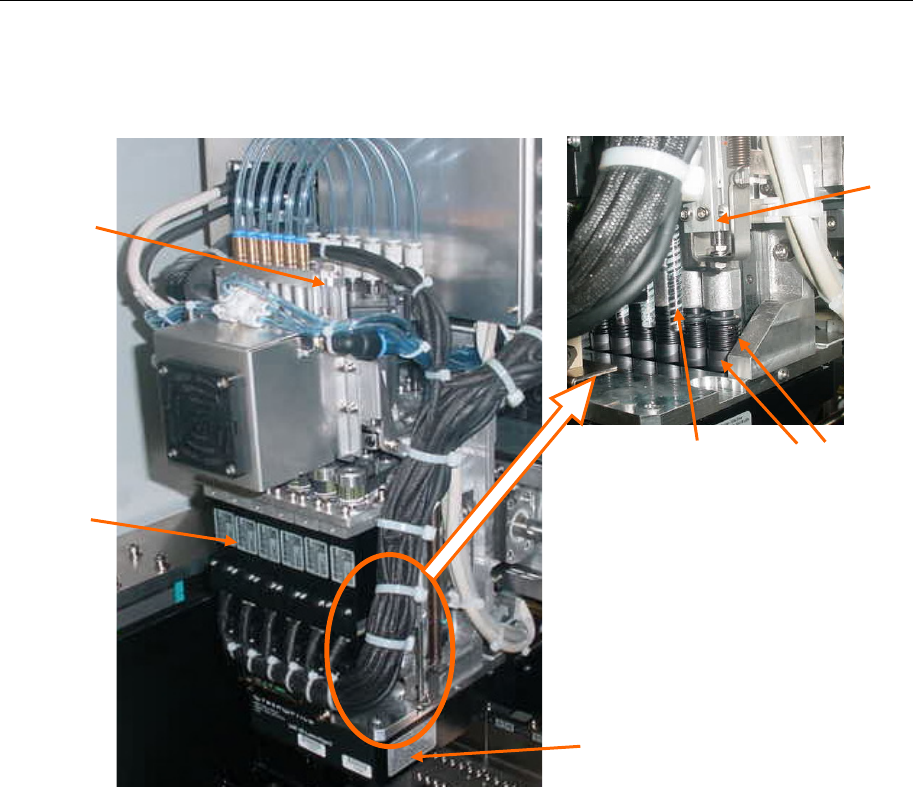

图 1-4-1-7 贴片头单元图
①④
⑥
⑦
②
③
⑤
1-10
