第 4 章 其他功能
4-4-3 外形基准位置
设置从机器原点到基板基准侧的角的位置。
选择外形基准位置后，显示如下外形基准位置的设置画面。
图 4-4-3-1 设置外形基准位置
(1) 设置项目
No. 项目 设置内容
1 X 停止挡销位置
2 Y 基准轨道位置
(2)设置方法
通过示教输入。此时，分别示教X与Y。
当输入光标在X上时仅读入X轴的值，输入光标在Y上时仅读入Y轴的值。
此外，也可以直接从键盘输入。
通常情况下，如果将光标对准 X、Y 中的任一处进行示教，则在 X、Y 均反映出数值。但
该画面的设置例外，只有光标所在处的值(在 X 方向时为 X 的值)变为示教值。此时请分
别示教 X 与 Y 轴。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要将
脸和头靠近装置。
注意
4-23
第 4 章 其他功能
4-4-4 元件废弃位置
按各贴片头、各元件的种类，指定发生识别错误的元件废弃场所。
选择元件废弃位置后，将显示如下元件废弃位置设置画面。
图 4-4-4-1 设置元件废弃位置
(1) 设置项目
No. 项目 设置内容
1 中型元件(X、Y、Z) 除小型、大型元件之外的元件的废弃位置
2 小型元件(X、Y、Z) 小型元件（长边小于 15mm 的元件）的废弃位置
3 大型元件(X、Y、Z) 大型元件（长边超过 50mm 的元件）的废弃位置
(2) 设置方法
通过示教或用键盘设置。
当输入光标在X或Y上时示教XY的值，当输入光标在Z上时，示教Z的值。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
注意
4-24
第 4 章 其他功能
4-4-5 使用单元
请从标准装备、或选项附带的使用单元功能中，指定所要使用的功能。
选择使用单元后，可显示下列带各种标签的使用单元设置画面。

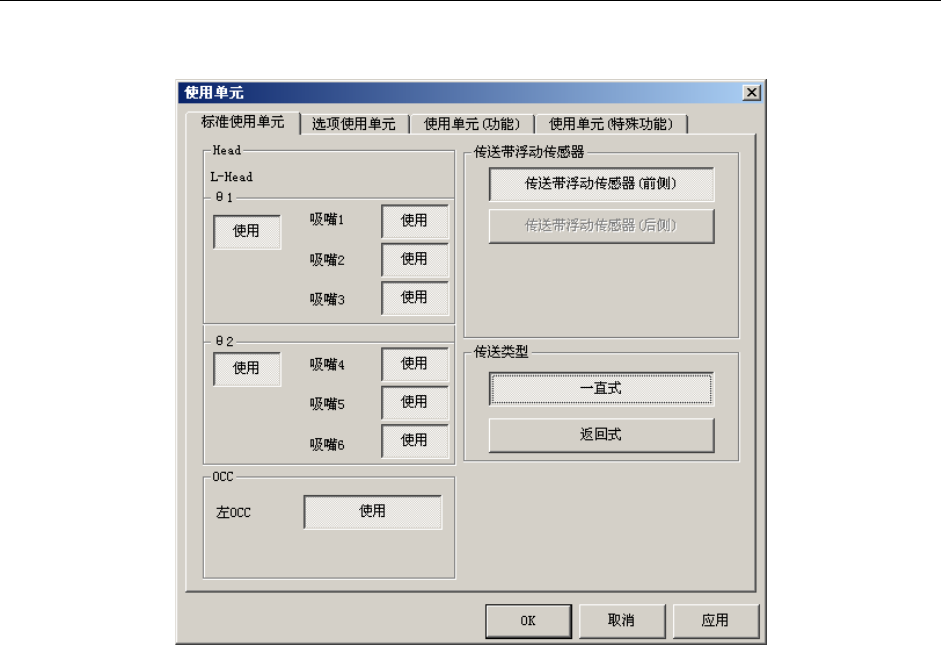

图 4-4-5-1 使用单元设置画面
可以点击各标签，指定“标准使用单元”、“选项使用单元”、“使用单元(功能)” 、
“使用单元(特殊功能)”。
4-25
