第 4 章 其他功能 4-4-8 坏板标记示教 当坏板标记的颜色和基板的颜色难以区别时，应对摄像机的灵敏度进行设置。 在基板记上坏板标记时，尽量选择水平位置。 选择坏板标记示教，则显示如下图所示的 [ 坏板标记示教 ] 设置画面。 设置 OCC 的阈值。 图 4-4-8-1 坏板标记示教设置画面 （ 1 ）设置方法 示教各设置项目。 使用 HOD 或按示教按钮，通过摄像机示教进行输入，或直接从键盘逐项输入。 输入 XY 位置时，只要光标…
第 4 章 其他功能
(3) 缺省值（初始值）
No.
状 态
信号灯模式
备注
点亮状况 红
黄 绿 蜂鸣器
1 初始状态(接通电源后) 全部点亮 OFF
2 菜单状态 黄色点亮 ― ― OFF
3 程序编辑 黄色点亮 ― ― OFF
4 机器设置 黄色点亮 ― ― OFF
5 手动控制 黄色点亮 ― ― OFF
6 空转模式 黄色点亮 ― ― OFF
7 文件操作 黄色点亮 ― ― OFF
8 印刷 黄色点亮 ― ― OFF
9 预热 黄色点亮 ― ― OFF
10 错误(生产以外) 红色点亮 ― ― OFF
11
生
产
待机/正常退出 全部点亮 OFF
12 执行中 绿色点亮 ― ― OFF
13 出错停止 红色点亮 ― ― OFF
14 暂停 黄色点亮 ― ― OFF
15 元件用尽 执行中 绿色点亮+黄色闪烁 ― OFF
16 元件用尽 停止 红色点亮+黄色闪烁 ― OFF
17 等待基板传送 绿色闪烁 ― ― OFF
18 元件用尽出错 红色点亮+黄色闪烁 ― OFF
19 紧急停止 红色点亮 ― ― OFF
20 返回原点 黄色点亮 ― ― OFF
21 自我诊断 黄色点亮 ― ― OFF
22 故障解析 黄色点亮 ― ― OFF
23 自我校准 黄色点亮 ― ― OFF
24 设置变更 黄色点亮 ― ― OFF
25 其他 全部点亮 OFF
初始状态是指，接通电源后到可进行操作为止的状态。
此外，菜单状态指初始状态以后的初始画面。
：
指示灯熄灭
：
指示灯点亮
：
指示灯闪烁
4-32
第 4 章 其他功能
4-4-8 坏板标记示教
当坏板标记的颜色和基板的颜色难以区别时，应对摄像机的灵敏度进行设置。
在基板记上坏板标记时，尽量选择水平位置。
选择坏板标记示教，则显示如下图所示的[坏板标记示教]设置画面。
设置 OCC 的阈值。

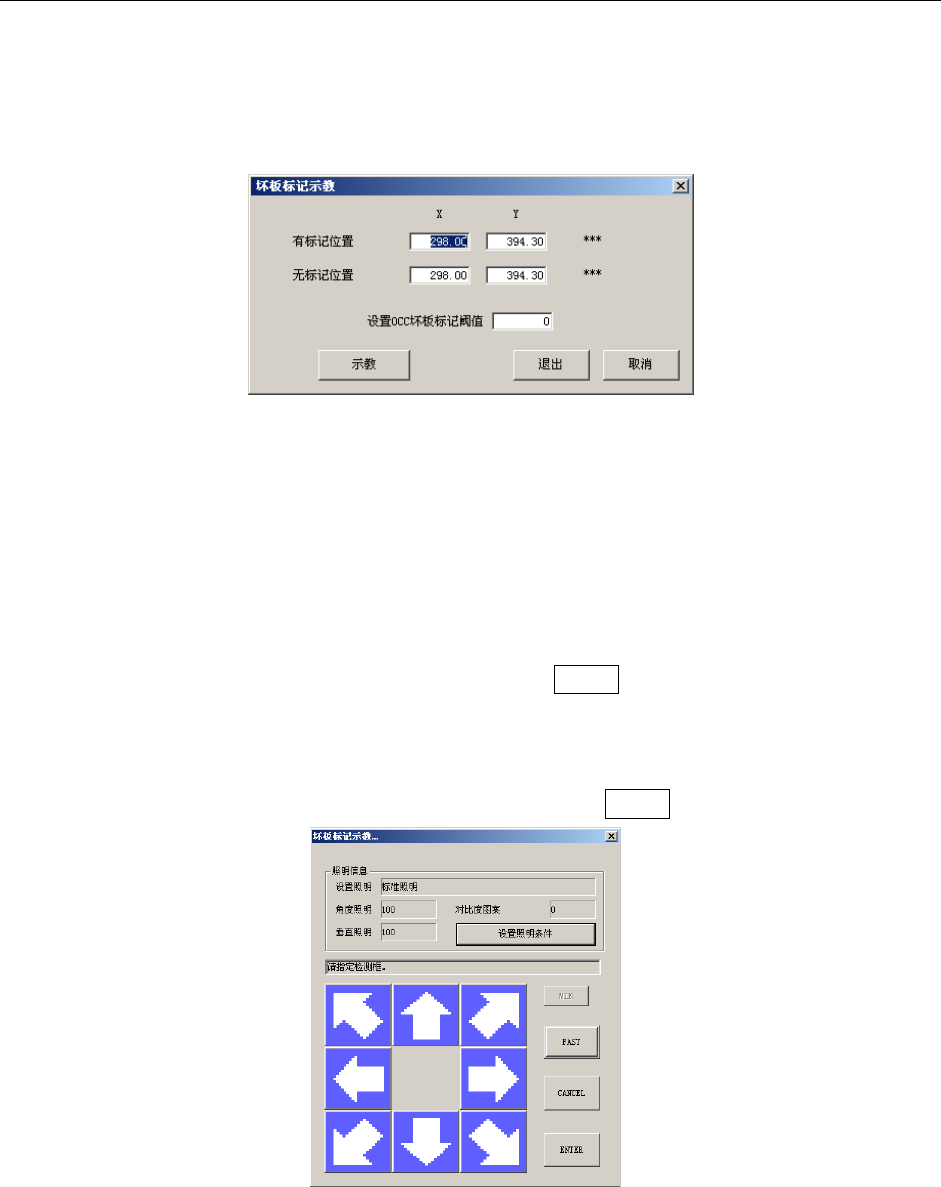

图 4-4-8-1 坏板标记示教设置画面
（1）设置方法
示教各设置项目。
使用 HOD 或按示教按钮，通过摄像机示教进行输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
[无标记位置]栏内，请指定标记周围与标记有明显对比度的位置。
把光标放在设置 OCC 坏板标记阈值的位置上，按 HOD 的 CAMERA 键或按示教按钮执行示教。
（2）执行操作
① 设置 OCC 坏板标记阈值的操作
把光标对准设置 OCC 坏板标记阈值的编辑框，按下 HOD 的 CAMERA 键或按下示教按钮开始示教。
图 4-4-8-2 坏板标记示教设置画面（按钮）
确认坏板标记位置的坐标后，指定检测框（左上、右下）。
设置检测框时，其位置选在标记里面，具体请参见下图。
4-33
第 4 章 其他功能
用 HOD 的方向键变更检测框尺寸，按 ENTER 键或按钮确认。
确认检测框后，要进行取得阈值的操作。交互进行有标记位置与无标记位置的识别操作。

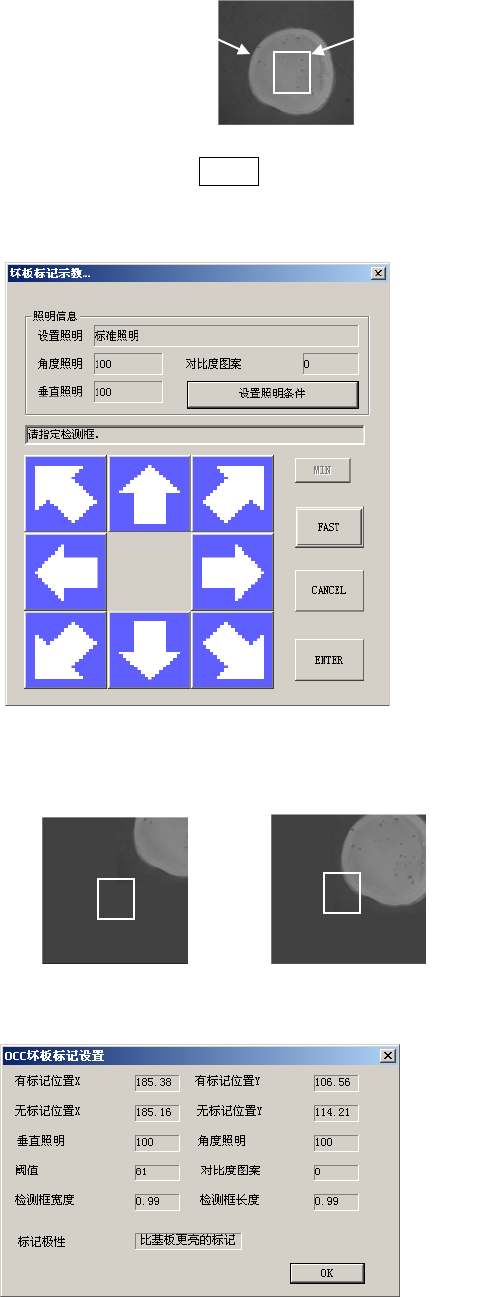

图 4-4-8-3 坏板标记示教画面
进行上述动作时，请注意无标记检测框不要与标记重叠。
OK NG
经测量，取得阈值后，会显示结果。
图 4-4-8-4 坏板标记示教结果画面
标记
检测框
4-34
