第 4 章 其他功能
4-7-2-4 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、
贴片的最佳时机值。
当真空值比当初安装机器时有显著的变化，进行日常检修后还不能恢复时，请实施真空校准。

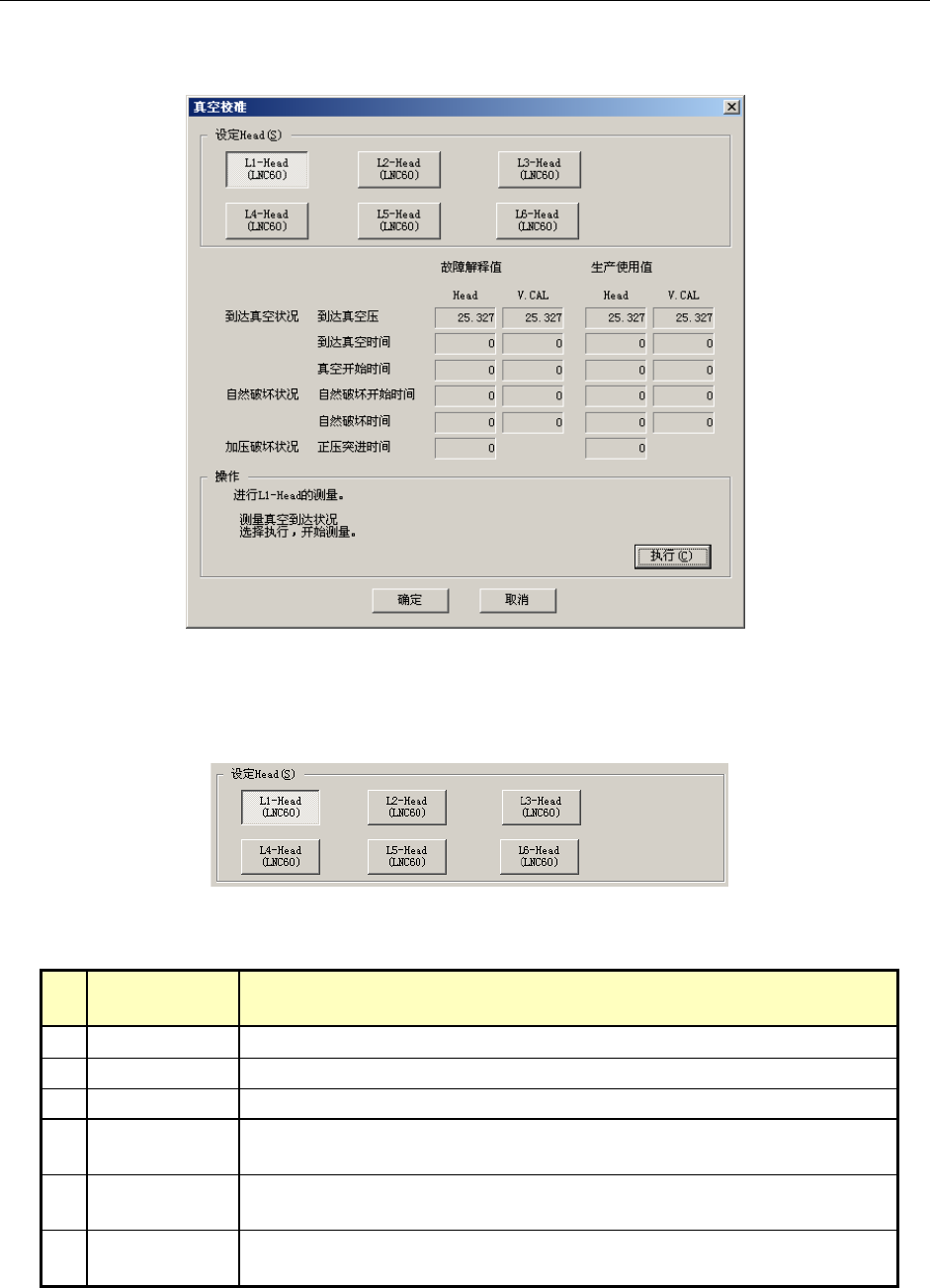

图 4-7-2-4-1 真空校准
设定Head
用单选框按钮选择需要设置的贴片头。
在机器设置时没有选中的“使用单元”(不使用的单元)，不能选择。
图 4-7-2-4-2 设定 Head
(1) 设置项目
No
.
项目 设置内容
1 到达真空压
通过贴片头侧、真空校准侧的各压力传感器测到的真空压最高值
2 到达真空时间
通过贴片头侧、真空校准侧的各压力传感器测到的真空到达时间
3 真空开始时间
通过贴片头侧、真空校准侧的各压力传感器测到的真空开始时间
4
自然破坏开始
时间
通过贴片头侧、真空校准侧的各压力传感器测到的从真空电磁阀关闭，
到真空值达到吸取真空压下限值的时间。
5 自然破坏时间
通过贴片头侧、真空校准侧的各压力传感器测到的从真空电磁阀关闭，
到真空值达到吸取真空压限值的时间。
6 正压突进时间
通过贴片头的压力传感器测得的从喷吹电磁阀打开，到真空值突破大气
压转为正压的时间。
(选择左 1 贴片头时)
4-58
第 4 章 其他功能
(2) 设置方法
· 按照操作内的指示，对用单选按钮选中的“设定Head”进行设置。
选择“确定”时，设置值生效。(此时不保存设置值。)
选择“取消”时，设置值无效。
操作方法
按照指示操作,即可自动获得数值。
对“设定Head”选中的贴片头进行设置。
请选择“运行”。
选择“运行”，则自动测量真空到达状况。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免工伤事故，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
① 设定Head将移动到真空校准上，测量3次真空到达状况。
· 显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择“运行”。
选择“运行”，则自动测量自然破坏状况。
4-59
第 4 章 其他功能
② 设定Head将移动到真空校准上，测量3次自然破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择“运行”。
选择“运行”，则自动测量加压破坏状况。
③ 设定Head将移动到真空校准上，测量3次加压破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择“运行”。
选择“运行”，进行故障分析。
