第 1 章 设备概要 （ 3 ） 识别用标记 请按下述条件制作识别用标记。 ( 图 1-4-5-6) 但形状推荐使用均匀涂满的圆形。 此外，标记周围的空白区域以图 1-4-5-7 所示范围为准。 A C C A B A B B 三角形 A B A B C C B B B 正方形 中抜き正方形 菱形 中抜き菱形 円形 中抜き円形 B A C B A C B B 中抜き三角形 逆三角形 中抜き逆三角形 市松模様(1) 市松模様(2) 十字 …
第 1 章 设备概要

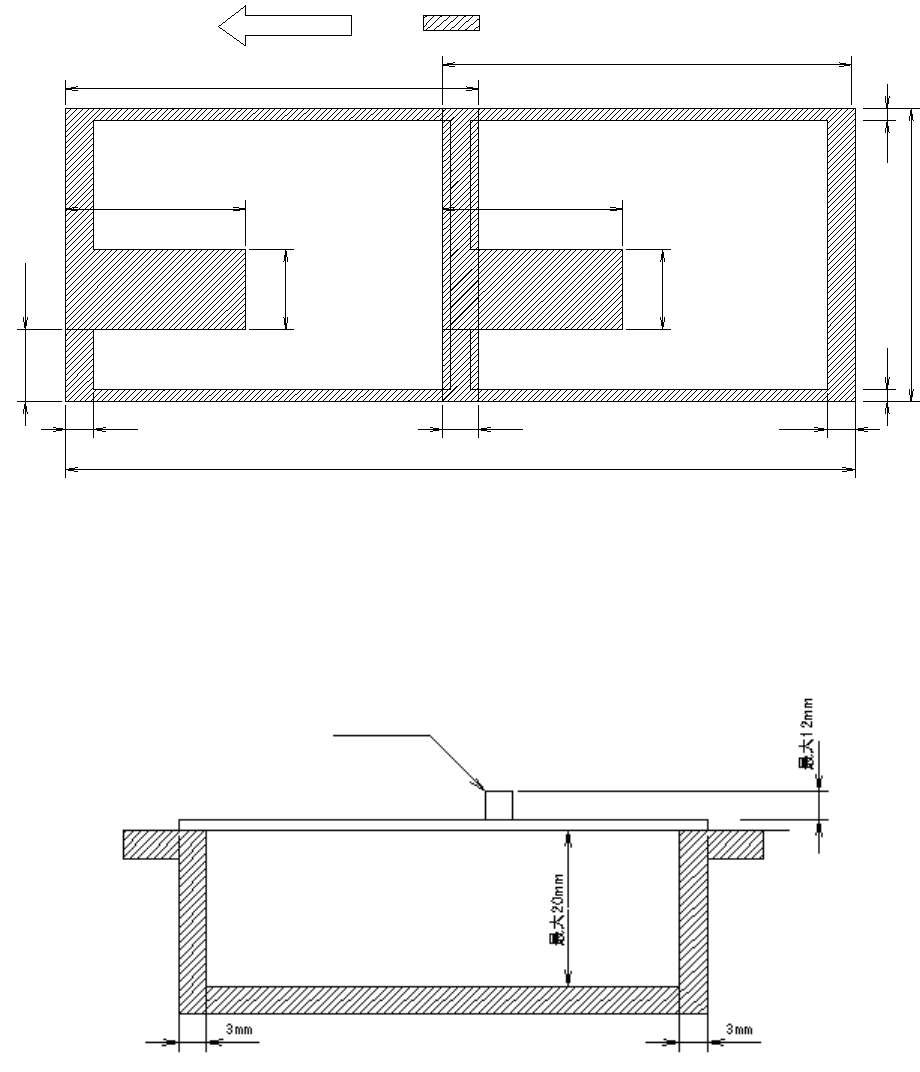

图 1-4-5-4 支撑销不可设置范围（基板下面图）-基板尺寸 X 方向：大于 410mm 时
3）贴片元件高度及基板背面传送高度范围
图 1-4-5-5 高度方向不可贴片范围
元件
基板背面 可贴片范围
はサポートピン設置不可範囲
50mm
95mm
4mm
4mm
0～95mm
置調整範囲
基板搬送方向
50～360mm
40mm
410mm
～410mm
50mm
95mm
410mmより大きい～800mm
60mm 40mm
按照基板宽度调整位置范围
はサポ ート ピ ン 設置不 可範囲
基板搬 送方向
为支撑销不可设置范围
大于 410mm ～ 800mm
1-23
第 1 章 设备概要
（3） 识别用标记
请按下述条件制作识别用标记。(图1-4-5-6)
但形状推荐使用均匀涂满的圆形。
此外，标记周围的空白区域以图1-4-5-7所示范围为准。
A
C
C
A
B
A
B
B
三角形
A
B
A
B
C
C
B
B
B
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
B
A
C
B
A
C
B
B
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字

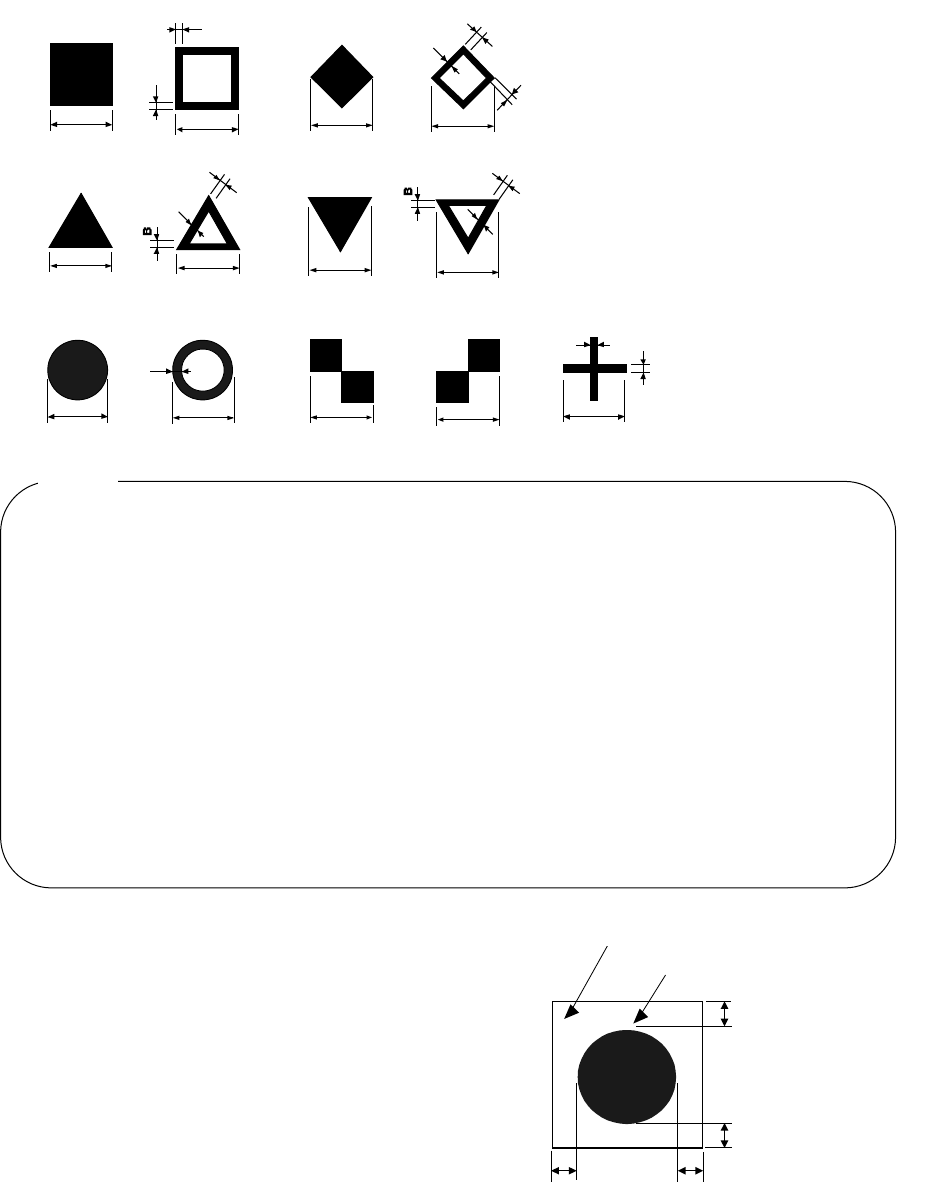

图 1-4-5-6 识别标记形状
1. 识别时，标记为上述方向的角度。
但非矩阵基板指定为“使用每一电路的标记”时，基准电路的标记为上述方向的
角度，以90°为单位配置电路时应可识别。
2. 一张基板内的基准，建议使用同一形状和同一大小的标记。
3. 处理时可识别铜箔及镀锡。
4. 最大注册数
基板标记 1组(２个标记或３个标记)
基准领域标记 50组(２对标记～3对标记)
5. 可注册项目
标记编号、重心检测窗、检测时正色／反色的区别
标记形状、外形尺寸、投射有效值、一致性
6. 如无识别用标记，可通过注册用户指定的模板进行标记识别。
7. 2次传送（X方向超过410mm的基板）时，必须要有2处或3处可在每次传送检测得到
的基准标记（合计4处或6处）。（仅限JX-100 LED）
（4） 间隙
请确保各识别标记周围没有导体图案、低
温焊接保护层、标记等其它元件。
此外，该间隙区域的尺寸请设定为大正方
形，其边与识别标记外围距离0.5mm以上。
图 1-4-5-7 识别标记的间隙区域
0.5 mm 以上
0.5mm 以上
间隙区域
识别标记
注意 :
0.5 mm 以上
正方形
中空正方形
菱形 中空菱形
三角形 三角形 中空三角形 倒三角形 中空倒三角形
圆形
中空圆形
格子状(1)
格子状(2)
十字
A 和 C 尺寸 ：
0.5～3.0mm±10%以上
B 尺寸：
0.2mm 以上
1-24
第 1 章 设备概要
1-4-6 定心系统
本装置采用非接触式定心方式，从侧面照射LED激光，读取其光影，根据激光校准传感器识
别元件位置角度。

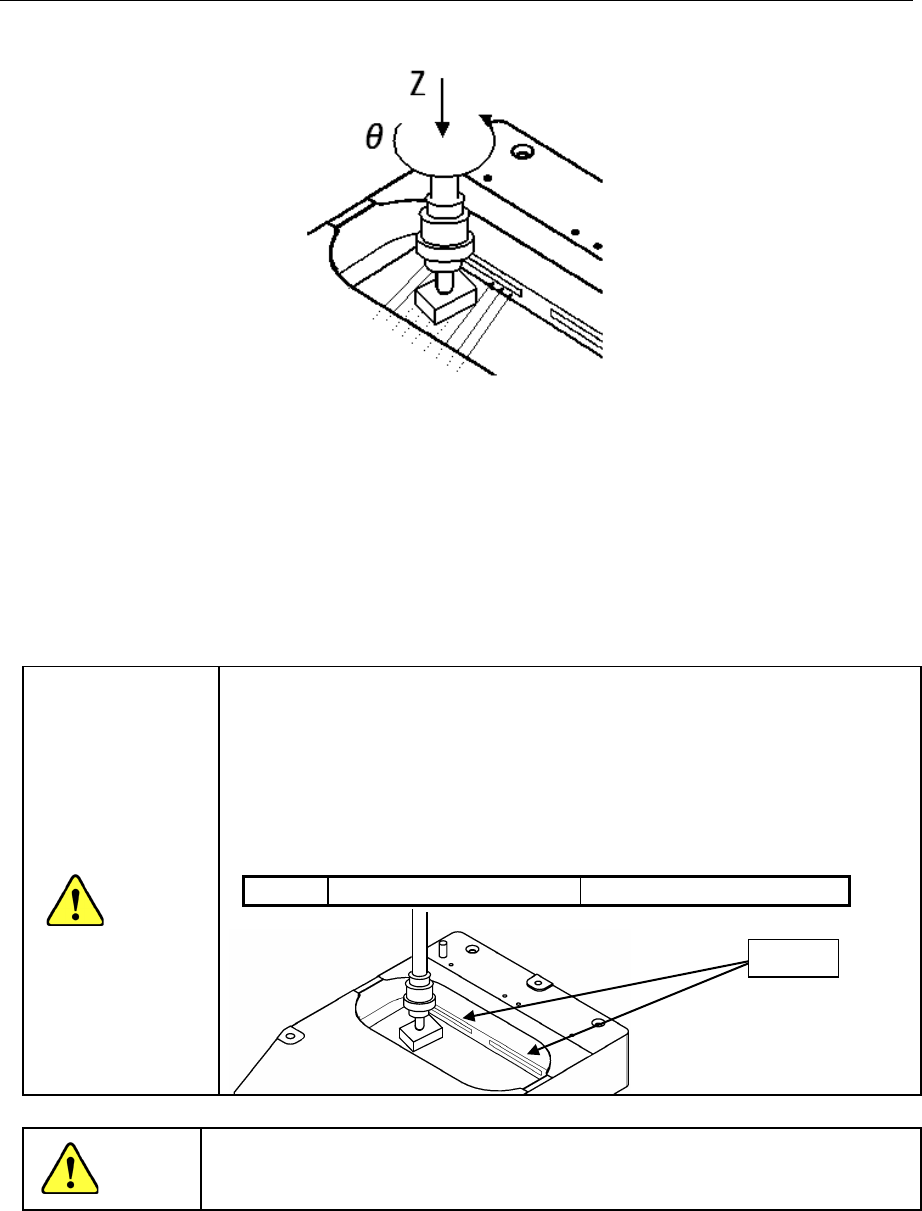

图 1-4-6-1 LNC60
上下移动Z轴，真空吸取元件，向元件投射LED。LED光线被元件遮住的部分呈阴影，用
θ
轴
旋转元件时，阴影宽度便会有变化。
◇ 可从阴影宽度的变化求出所吸取元件的位置偏移及角度偏移，在校正该偏移量后再进行贴
片。
注意
<关于保护激光单元玻璃面的注意事项>
激光装置的元件检测部位外罩是玻璃制品，划伤后，尽管罕见，也会造成激光
识别错误，所以务必注意以下几点：
●不要使用超过最大尺寸的元件。
●最大尺寸的元件尽管是标准规格以内，但挪动吸取位置时会使元件接触玻璃
面，务请格外注意。
规格（最大元件尺寸）
LNC60 正方形元件: □33.5mm 一边长度:33.5mm
注意
若不按本说明书的步骤进行控制、调整与操作，可能会受到辐射，有危险。
玻璃
1-25
