第 5 章 日常检查 1) 请检查传送带有无明显的磨损、破损、松弛。 2) 有磨损、破损等时，请更换新的传送带。 1) 把安装在 A 部位长孔中的“传送滑轮 ( 前后 2 处 ) ”松开，放松传送带的张力。 2) 请从传送滑轮上拆下传送带，进行更换。 3) 请调整传送带的张力。 ① 传送带处于松弛状态时 ( 在传送带上没有张力的状态 ) ，请在传送带上平坦部分“ B ” 间距 200mm 处，用“油性笔”做 2 处标记。 ② 按照与 1…
第 5 章 日常检查

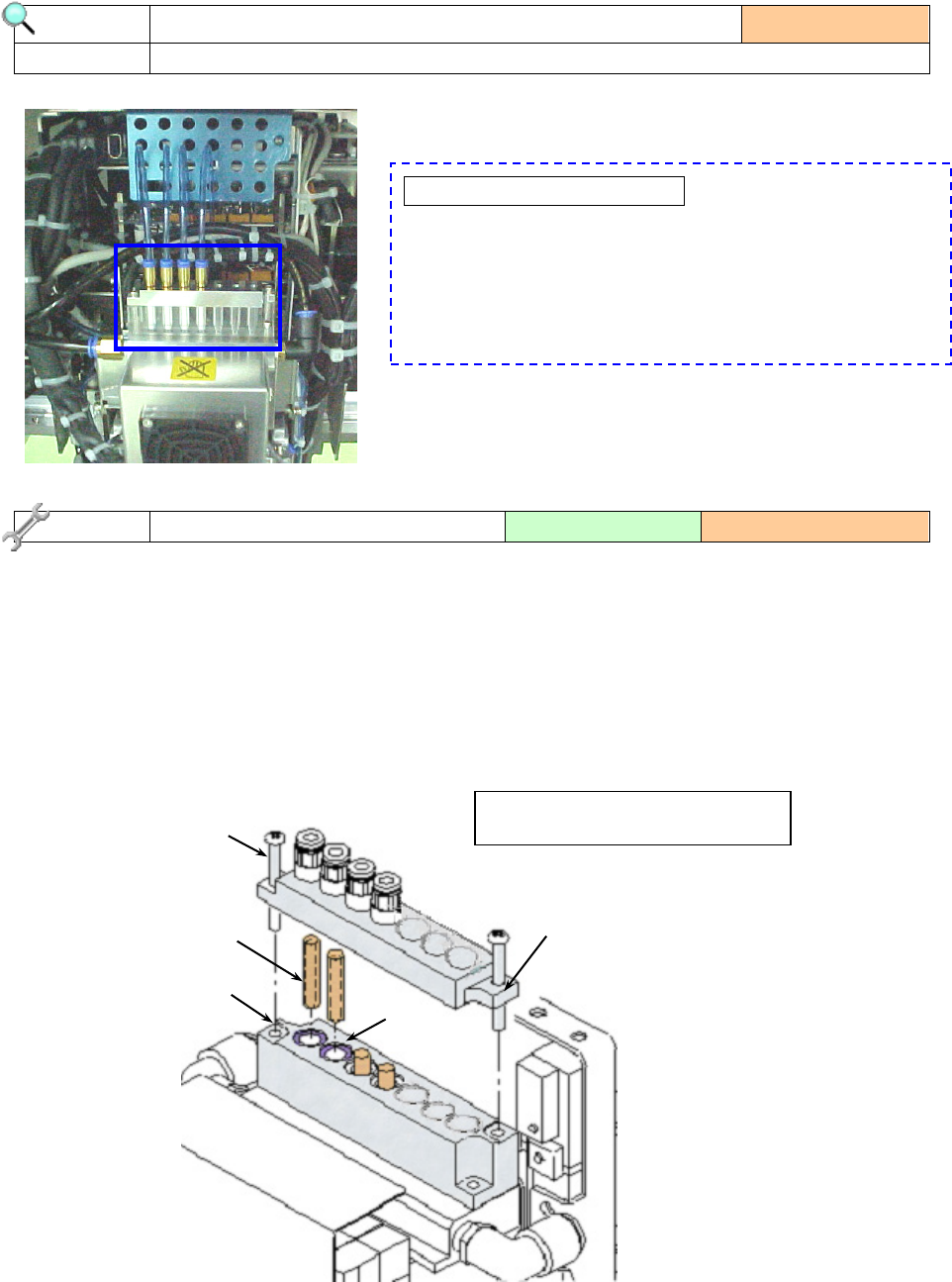

1) 请目检确认贴片头单元正面部过滤器箱内的空气过滤器没
有脏污。
✎检查过滤器脏污的方法✎
在主画面上选择「维护」→「机器自动校准」，再执行
「设置组」→「真空校准」。（参见「4-7-2-4 真空校准」）
执行结果若有问题，会显示提示，敦促更换。
2) 有脏污时，请更换新过滤器。
1)
把过滤器箱的「固定螺丝②」拧松，取下「过滤器箱 U① 」。
2) 检查「过滤器③」有无脏污。
3) 若有脏污，请把「过滤器箱 L④」中的「过滤器③」更换下来。
4) 把「过滤器③」插入「过滤器箱 L④」，差到底，用「固定螺丝②」固定好。
（紧固力矩：0.7 N·m）
此时，请确认「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
检查项目
5-2-5 空气过滤器（LNC60）
实施频度 ：每月
检查内容 检查空气过滤器脏污
更换 更换新的空气过滤器 使用工具 ：螺丝刀
更换标准： 6 个月
过滤器③ 品目编号：40046646
③
④
②
⑤
①
5-7
第 5 章 日常检查
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1)把安装在 A 部位长孔中的“传送滑轮(前后 2 处)”松开，放松传送带的张力。
2) 请从传送滑轮上拆下传送带，进行更换。
3) 请调整传送带的张力。
① 传送带处于松弛状态时(在传送带上没有张力的状态)，请在传送带上平坦部分“B” 间距
200mm处，用“油性笔”做2处标记。
② 按照与1)相反的步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距达
到201mm的位置上，拧紧传送滑轮。
③ 安装完毕后，执行「手动控制」动作数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
检查项目
5-2-6 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 1 年
JX-100 JX-100 LED
传送带品目编号
40086822 40095011
传送带
近前部的背侧
5-8
第 5 章 日常检查
1) 用手动控制模式使传送马达动作，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
1) 传送滑轮安装在前后轨道板上。
请松开固定螺丝，更换传送滑轮。
2) 更换后，请调整传送带的张力。
检查项目
5-2-7 传送滑轮
实施频度 ： 每周
检查内容 检查传送滑轮的动作
更换 更换传送滑轮
使用工具：
螺丝刀、扳钳
更换标准 ：
旋转不良时
检查项目
5-2-8 气弹簧
实施频度 ：每周
检查内容 检查气弹簧的状态
レールプレート
プーリスペーサ
搬送プー
取付ねじ
平座金
六角ナット
ばね座
レールプレート
平座金
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座
轨道板
垫片
六角螺母
滑轮隔离圈
传送滑轮
六角螺母
垫片
轨道板
垫片
传送滑轮
固定螺丝
固定螺丝
弹簧垫圈
安全盖
气弹簧
安全盖不能保持一定角度时，请更换气弹簧。
当安全盖铰链导轴的▼记号在被铰链遮住的位置
上，不能支撑安全盖时，请进行压缩气体弹簧的
更换。
弹簧垫圈
▼记号
安全盖铰链
