第 5 章 日常检查 1 ）要对 Y 轴滚珠丝杠加油时，卸下防护罩。 （ X 轴则可不卸罩。 ） 防护罩的拆卸方法请参照下页。 2 ）将附着在轴和螺母端面的润滑油全部擦除。此时轴的沟槽部也请仔细擦清。 3 ）请使用注油枪将油注入 XY 轴滚珠丝杠的注油孔中，一直加到润滑油溢出到螺母端面为止。 4 ）请擦掉从螺母端面溢出的润滑油。 5 ）请利用手动实施往复动作，要碰到两端的止动器，进行 3 次以上。 6 ）实行第 5 ）步后，行程末端及螺…
第 5 章 日常检查
5-4 注油
1）用注油枪，从 XY 轴直动单元的黄油注油孔注入黄油。
注油项目
5-4-1 XY 轴直动单元
实施频度 ：3 年
使用工具 ：注油枪 使用润滑油 ：
6459 润滑油 N
注油处 XY 轴直动单元（黄油注油孔）
ＸＹ轴的马达部的轴承，请绝对不要注油（机械油、黄油）。
注意
为防止突然起动造成事故，请切断电源后进行。
危险
黄油注入处
（黄油注入孔）
① Ｘ轴直动单元轨道 上下 2 根
② Ｘ軸直动单元 上下左右 4 处
X 轴油嘴 厂商：IKO
尺寸：
A-M4
③ Ｙ轴直动单元轨道 左右 2 根
④ Ｙ轴直动单元 前后左右 4 处
Y 轴油嘴 厂商：IKO
尺寸：
B-M6
5-22
第 5 章 日常检查
1）要对 Y 轴滚珠丝杠加油时，卸下防护罩。（X 轴则可不卸罩。）
防护罩的拆卸方法请参照下页。
2）将附着在轴和螺母端面的润滑油全部擦除。此时轴的沟槽部也请仔细擦清。
3）请使用注油枪将油注入 XY 轴滚珠丝杠的注油孔中，一直加到润滑油溢出到螺母端面为止。
4）请擦掉从螺母端面溢出的润滑油。
5）请利用手动实施往复动作，要碰到两端的止动器，进行 3 次以上。
6）实行第 5）步后，行程末端及螺母端面会积聚多余的润滑油，故请将其擦除。
7）如果是 Y 轴滚珠丝杠，请装上防护罩。
防护罩的安装方法请参照下页。
请选择菜单栏的「窗口（W）」 /「其他」/「轴运行信息」，按下补给润滑脂后移动距离的重新设置按
钮。详细说明，请参阅附件 CD 的使用说明说的 8-5-3 章。
8）请进行 1 小时以上的预热运转。
9）预热运转结束后，请再次擦除行程末端及螺母端面的多余的润滑油。
注油项目
5-4-2 XY 轴滚珠丝杠
实施频度 ：6 个月
使用工具 ：注油枪 使用润滑油 ：
6459 润滑油 N

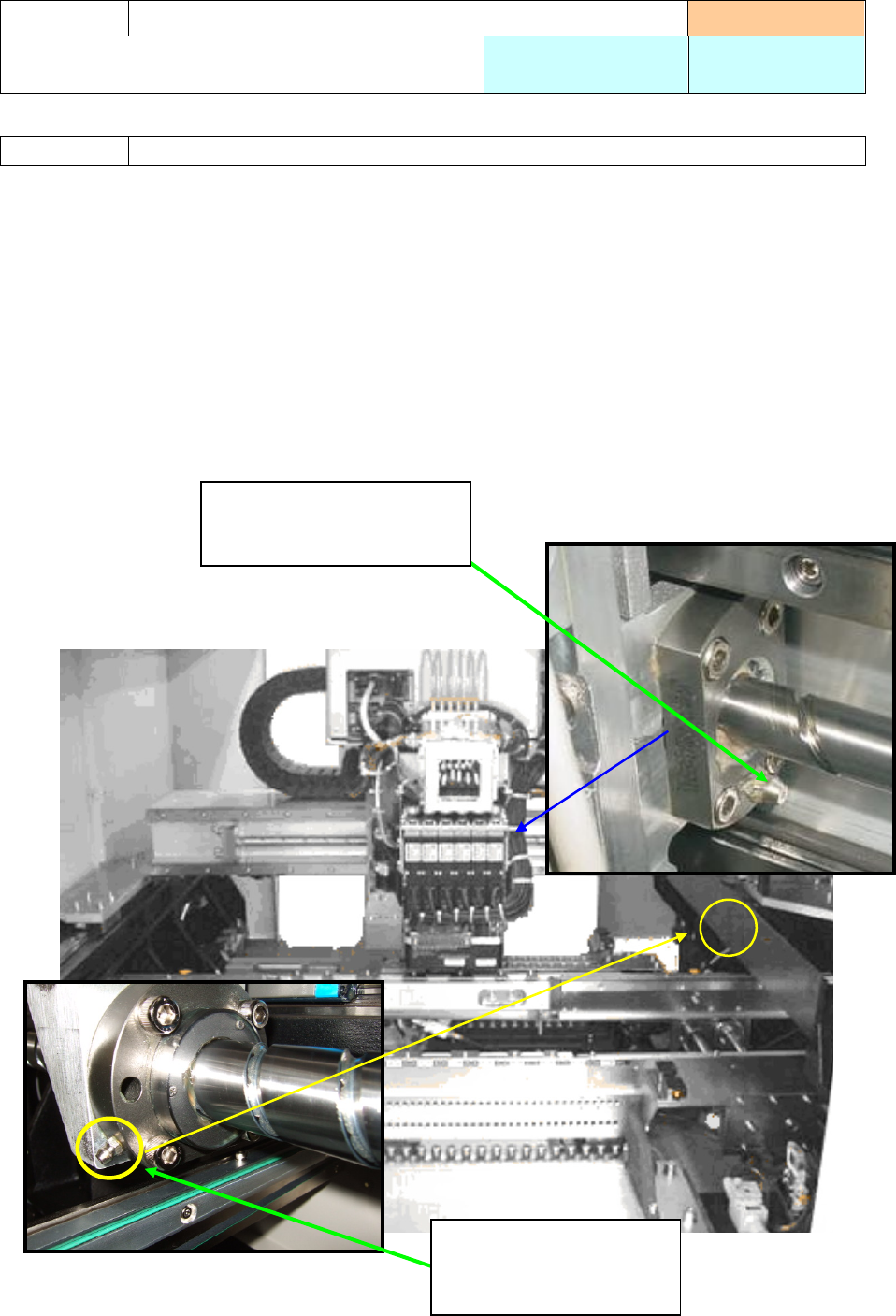

注油部位 XY 轴滚珠丝杠（注油孔）
注油部位（注油孔）
X 轴油嘴 厂商：NSK
尺寸：M5×0.8
注油部位
Y 轴油嘴 厂商：NSK
尺寸：M6×1
5-23
第 5 章 日常检查

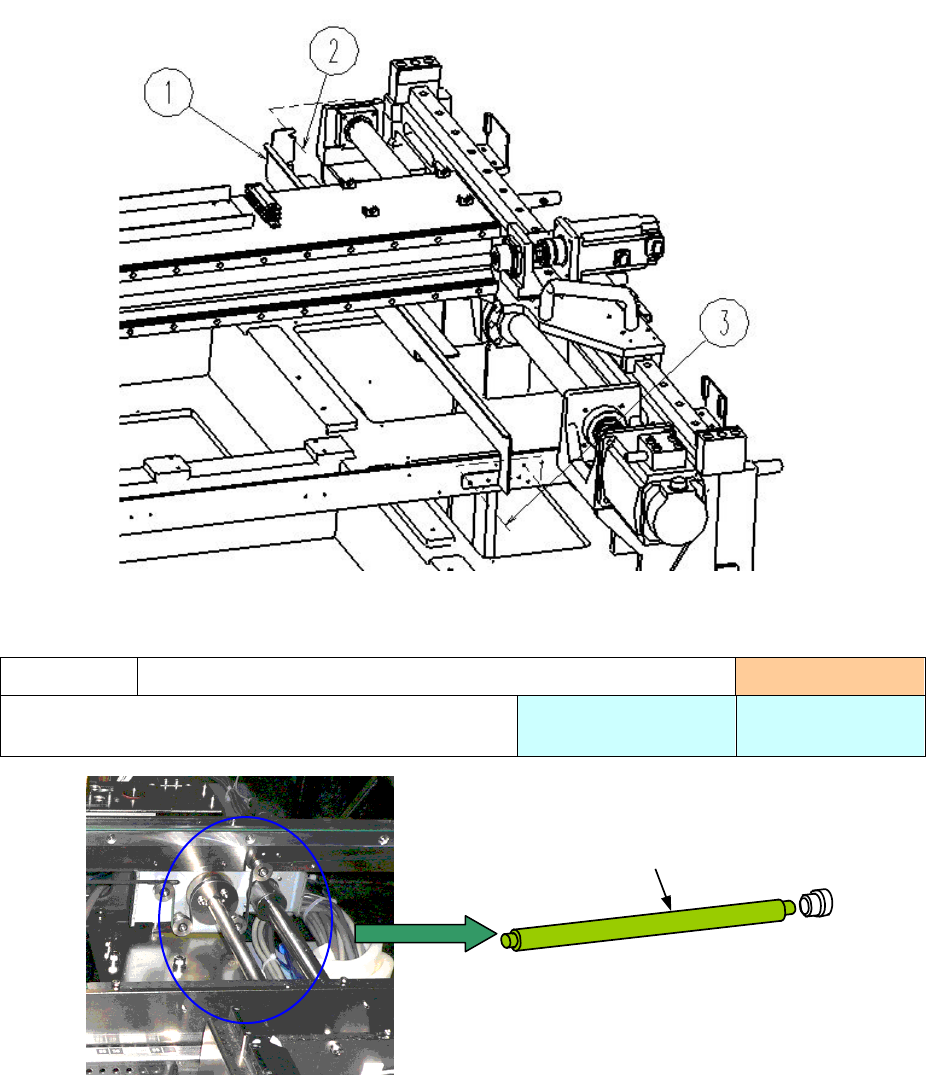

・ Y 轴滚珠丝杠防护罩的拆卸和安装
拆卸
1. 将 X 轴移动到比传送部更后侧。
2. 松开②的螺钉，取下③的螺钉。
3. 拆下①的防护罩。
安装
以与拆卸相反的操作步骤进行安装。
安装好的状态要做到滚珠丝杠螺母不与防护罩接触，以及防护罩底面离开传送带上面 14mm 以上（将最
大高度的元件放在基板上传送时也有空隙）。
１） ガイドシャフト 左 2 本、右 3 本
①全面に黄油を塗布して下さい。
注油项目
5-4-3 传送导轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ：
6459 润滑油 N
①
1) 导轴 左 1 根 右 2 根
① 全面涂上黄油
5-24
