第 1 章 设备概要
1-5-7 设备运行信息
文件(F) 显示(V) 窗口(W) 数据(D)
设备运行信息
各吸嘴运行信息
各贴片头运行信息
灯 >>
图像 >>
其他 >>
工具栏(T)
机器管理信息的初始化
设置次数 >>
设置警告级别 >>
设置错误级别 >>
重新设置
各吸嘴
各贴片头
各吸嘴
各贴片头
各吸嘴
各贴片头
HMS 运行信息
信号灯运行信息
OCC 运行信息
轴运行信息
传送运行信息
异步运行信息
ATC 运行信息
激光运行信息
应用程序运行信息
退出应用程序(X）
状态栏(S)
图 1-5-7 装置运行信息画面的菜单构成
1-32
第 1 章 设备概要
1-6 通过模式
不进行生产，使基板空运行时采用「基板通过」模式。
从主画面的菜单栏里，选择「维护」/「基板通过」，则显示如下画面。
请对准基板宽度，调整传送宽度。
只有机器设置的使用单元--传送规格为「一直式」时，才可执行「基板通过」模式。
「返回式」时，不能执行「基板通过」模式。

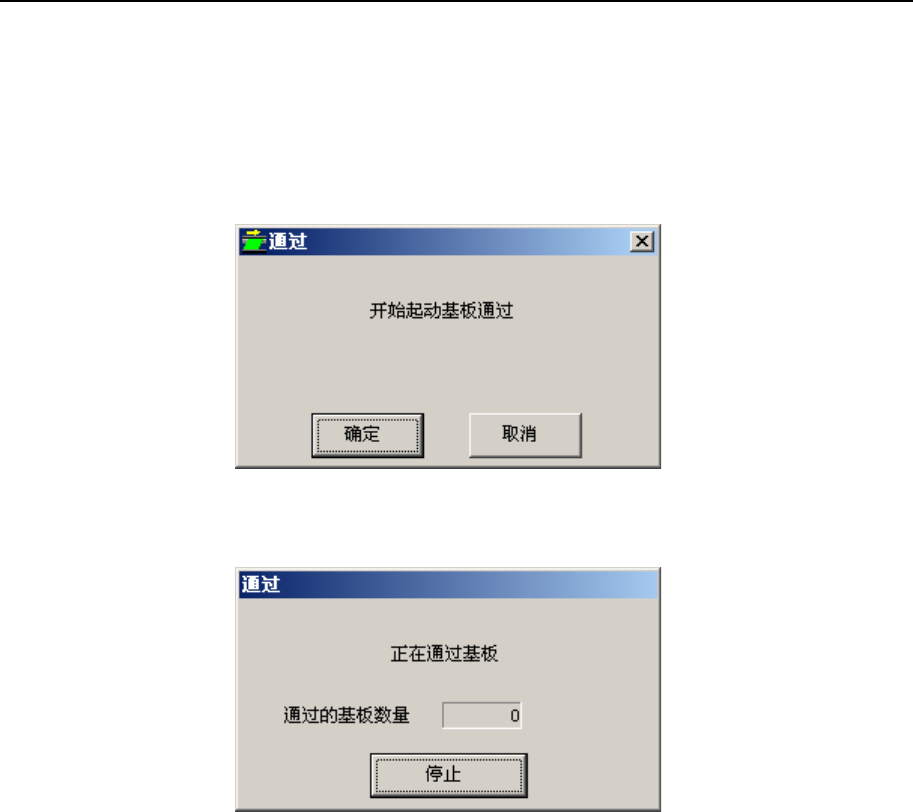

图 1-6-1 通过模式开始
单击「确定」，显示如下画面，基板抵达传感器上时，传送带即开始传动。
图 1-6-2 通过模式执行中
单击「停止」，通过模式即停止。
1-33
第 1 章 设备概要
1-7 文件
以下对文件菜单的操作方法进行说明。
本节对“控制数据管理”以外的项目进行说明。关于“控制数据管理”请参见使用说明书
“12-2：控制数据管理”。
1-7-1 新建

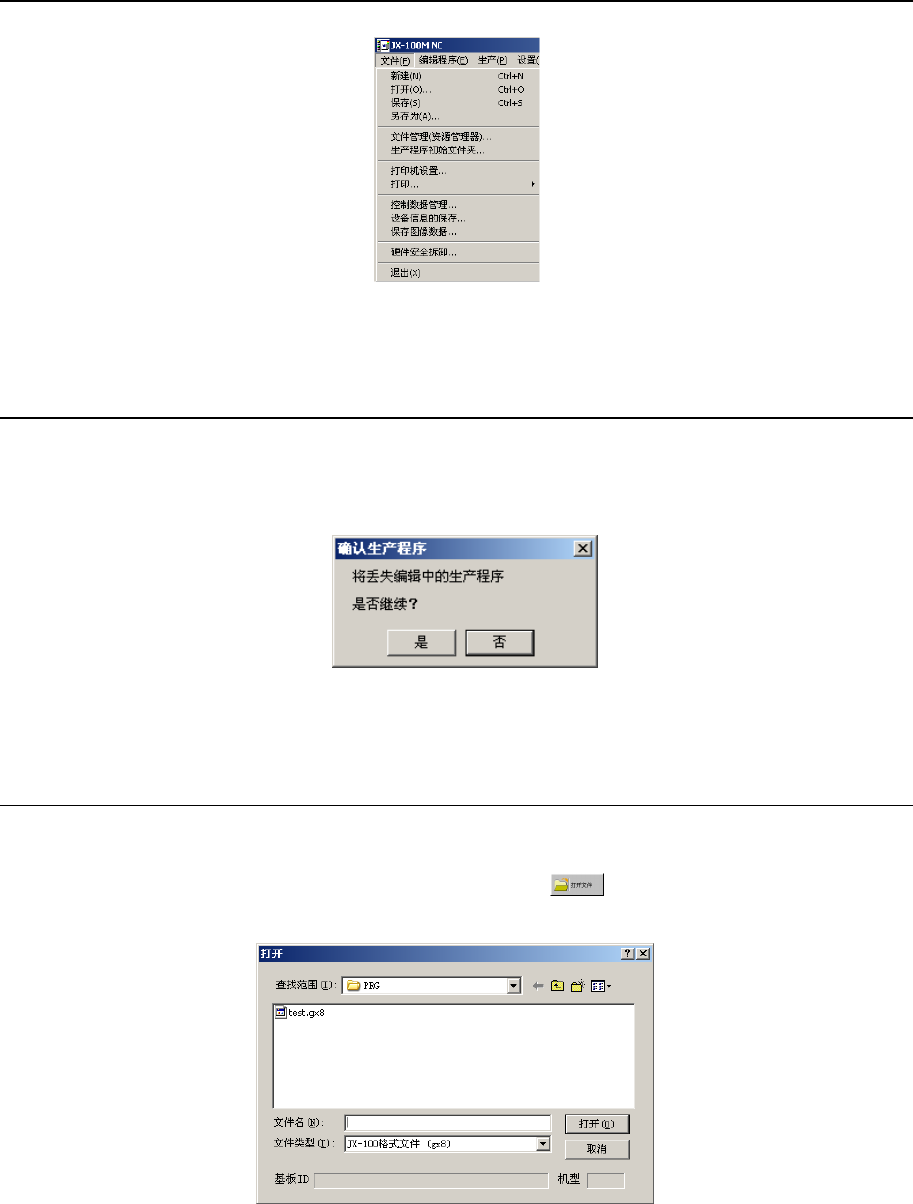

新建文件时,请选择菜单栏中的“文件”/“新建”。
将生产程序的数据初始化。
如有未保存的生产程序,则显示确认信息。
图 1-7-1-1 生产程序确认信息
在此,按“
是
”,则不保存文件而直接将其初始化。按“
否
”,则中止处理,返回桌面。
1-7-2 打开（文件的读入）
读入已经制作好的生产程序文件。
<步骤>
① 从菜单中选择“文件”/“打开”,或按下命令按钮 。
② 从“打开文件”画面中,选择文件并单击「打开」。
图 1-7-2-1 打开
如有未保存的生产程序时显示询问信息。(参见1-7-1 新建)
1-34
