第 2 章 制作生产程序
完成向导的输入后，会显示下图提示信息。
图 2-3-3-3-7-2 询问画面
●是 => 退出向导画面，转移到基板数据的尺寸设置画面。
此时，在向导中输入的数据即反映到基板数据里。
图 2-3-3-3-7-3 向导完成后的尺寸设置画面（例）
●否 => 返回向导画面。
2-30
第 2 章 制作生产程序
2-3-3-3-8 基板数据 5-2
从「基板数据 5-1」进入下一画面后，会显示下图的「基板数据 5-2」。（仅当使用 BOC 标记时
才会显示。）
在这里对“BOC 标记位置”进行设置。
图 2-3-3-3-8-1 基板数据 5-2
①BOC 标记位置
输入 BOC 标记位置的坐标。详情请参见 2-3-3-2 章。
请设置 2 点或 3 点的标记。
可点击“示教”按钮或用 HOD 进行示教。
可点击“图像复制”按钮进行图像复制。
数据设置完成后，请点击＜下一步>(N)＞进入下一画面。另外，下一显示画面会根据「基板数
据 1」里设置的“基板配置（构成）”而不同。
・单板基板
=> 在此完成向导。会显示完成提示信息（图 2-3-3-3-7-2）。
・矩 阵电路板、非矩阵电路板
=> 进入到「基板数据 6-1」（ 2-3-3-3-9 章 ）。
2-31
第 2 章 制作生产程序
2-3-3-3-9 基板数据 6-1
从「基板数据 5-1」或「基板数据 5-2」进入下一画面后，会显示下图的「基板数据 6-1」。（ 仅
当基板配置（构成）设置为矩阵电路板、或非矩阵电路板时才会显示。）
在这里对“坏板标记类型”进行设置。

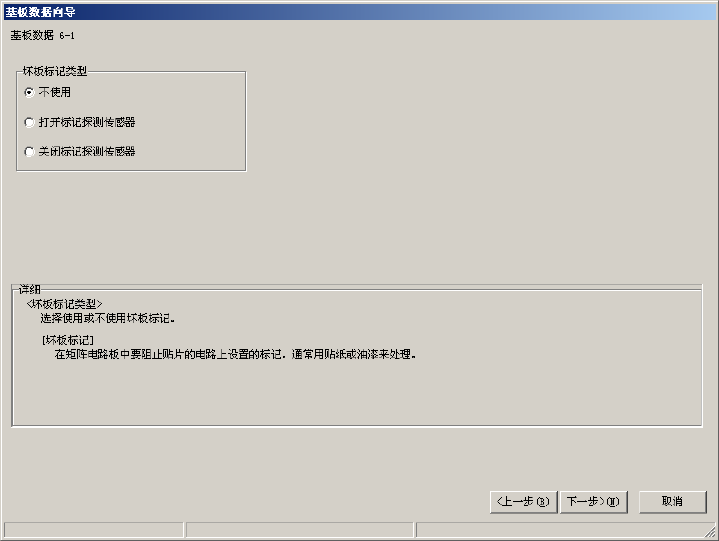

图 2-3-3-3-9-1 基板数据 6-1
①坏板标记类型
选择坏板标记的使用方法。详情请参见 2-3-3-1 章。
数据设置完成后，请点击＜下一步>(N)＞进入下一画面。另外，下一显示画面根据这里设置的
“坏板标记类型”而不同。
・不使用
=>
在此完成向导。会显示完成提示信息（图 2-3-3-3-7-2）。
・使用 时
=> 进入到「基板数据 6-2」（ 2-3-3-3-10 章 ）。
2-32
