第 2 章 制作生产程序
2-3-4-2 输入项目
输入“元件ID”、“X”、“Y”、“角度”、“元件名”。在其他项目(贴片头、标记、忽略、
试打、层)中将自动输入初始值。请仅对必要的项目进行变更。
另外，坐标位置是从“基板数据”决定的“基板原点”(多电路板时为基准电路的“电路原点”)
开始的距离。
(1) 元件 ID
为参照贴片位置而设置的记号。 对于贴片动作没有直接影响。
“元件ID” 最多可输入8个字符(仅限于英文和数字)。
另外，也可单击其他项目(X坐标等)而省略输入。此时将自动输入“#”。
(2) X、
Y
输入贴片位置(X、Y)。输入的方法有从键盘输入数值和HOD的示教输入。
※ 示教务必在完成BOC校准后进行。
尺寸是从“基板数据”决定的“基板原点”(多电路板时为“电路原点”)到贴片位置的(坐标
中心)距离。
输入绝对位置 数字输入将变为直接输入值。
可在输入的数字前面加上 + 或 - 。
输入相对位置 在输入的数字前加上 ++，则输入值将被加到有光标的栏目的内容中。
在输入数字前加上 --，则从光标栏目中减去输入的值。
在输入数字前加上 +=，则在有光标栏目的行的上面的栏目中输入已加上输
入值的值。
在输入数字前加上 -=，则在有光标栏目的行的上面的栏目中输入已减去输
入值的值。
(注)++、--、+=、-=之间不要加入空格。
(3) 角度
以“元件数据”的“元件供应角度”为基准，输入贴片角度。(参见2-3-5-2-2的(5)章)
(4) 元件名称
输入元件名称(最多20个字符)，大写字符、小写字符将被作为相同的数据处理。
2-35
第 2 章 制作生产程序
(5) 贴片头
指定贴片用的贴片头。
按输入顺序生产时，要贴片的贴片头可从一览表中选择。
初始值为“自动选择”，在制作程序后通过实行“优化”，自动选择最合适的贴片头。
选择贴片头时，请按编辑键(键盘的“F2”键)或鼠标的右键，从一览表中选择。此外，在选
择多行时，如果从弹出式菜单中指定，则所选中行的所有设置都将被改变。(图为选择多行的
示例)
图 2-3-4-2-1 贴片头选择
2-36
第 2 章 制作生产程序
(6) 标记(标记 ID)
设置在贴片时是否根据基准领域标记对贴片位置进行校正。
用配置在贴片元件附近的标记进行校正，便于精度要求高的元件使用。
(该功能是从传统的IC标记功能扩展而来)

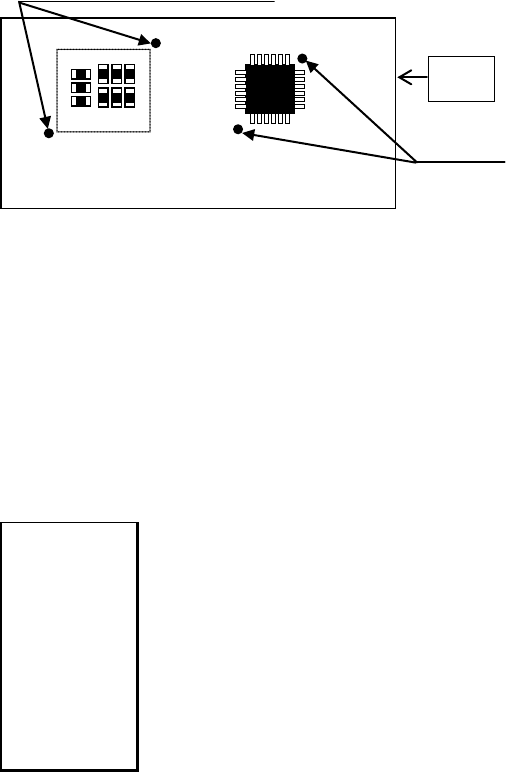

基准领域标记能够使用1组标记数据校正多个贴片数据(贴片点)。(1组 2个，或1组 3个的标
记)
① 显示内容(选择项目)
可选择
“No” ：不校正
标记ID ：校正。
② 选择内容的变更
在变更修正/不修正的状态时，可右击变更对象的贴片数据的“标记”输入区域，从显示的
菜单中，输入如下的选择。
No.
设置为不使用。
编辑
为了编辑基准领域标记数据，打开基准领域输入画面。
浏览
为了选择基准领域标记，打开基准领域输入画面。(不能编辑)
但选择多行贴片数据后显示上述菜单时，不能显示“编辑”。
基准领域标记
基板
IC 标记
2-37
