用户手册 SIPLACE D4 3 贴片机的技术数据 源自软件版本 SR.605.xx 07/2008 英文版 3.6 悬臂系统 101 3.6.2 X 轴结构 3 图 3.6 - 2 X 轴结构 X 轴主要由以下主要组件构成 ： –悬 臂 (1) – 贴片头座 (2) – 线性测量系统 (3) – X 轴导向系统 (4 ) – X 轴三相交流伺服马达 (5 ) 贴片头座装有下列元件： – 副悬臂照相机 （用于 PCB 视像组件的照相机…
3 贴片机的技术数据 用户手册 SIPLACE D4
3.6 悬臂系统 源自软件版本 SR.605.xx 07/2008 英文版
100
3.6 悬臂系统
3.6.1 悬臂位置
3
图
3.6 - 1
悬臂位置
(1) 悬臂 1
(2) 悬臂 2
(3) 悬臂 3
(4) 悬臂 4
悬臂系统由两个功能组构成：
– X 轴
– Y 轴
贴片区 2
贴片区 1
用户手册 SIPLACE D4 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.6 悬臂系统
101
3.6.2 X 轴结构
3

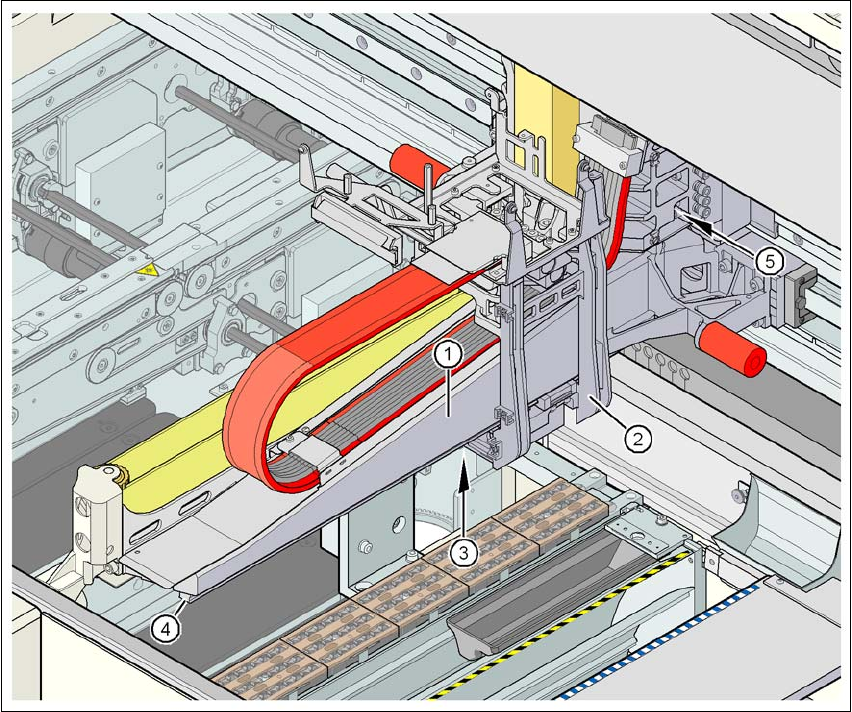

图
3.6 - 2 X
轴结构
X 轴主要由以下主要组件构成：
–悬臂 (1)
– 贴片头座 (2)
– 线性测量系统 (3)
– X 轴导向系统 (4)
– X 轴三相交流伺服马达 (5)
贴片头座装有下列元件：
– 副悬臂照相机 （用于 PCB 视像组件的照相机）
– 贴片头控制板
–用于 X 轴测量系统的测量头
–收集& 贴片头
3 贴片机的技术数据 用户手册 SIPLACE D4
3.6 悬臂系统 源自软件版本 SR.605.xx 07/2008 英文版
102
3.6.3 X 轴的技术数据
3.6.4 Y 轴结构
3

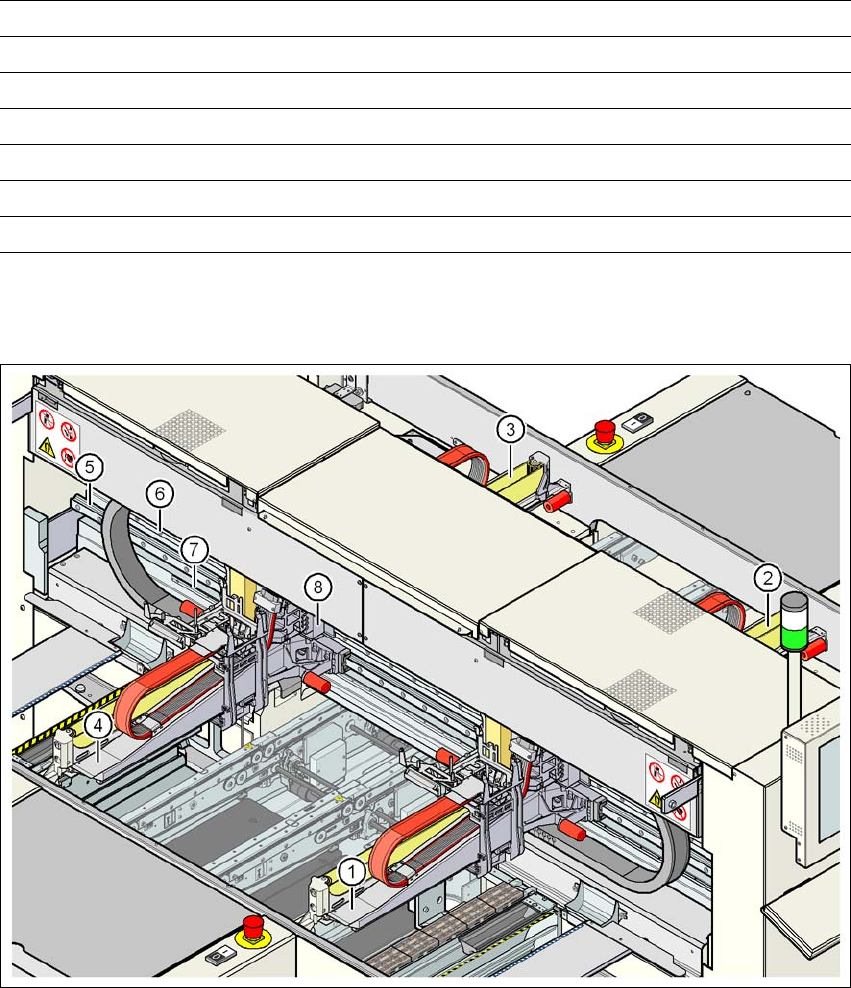

图
3.6 - 3 Y
轴结构
驱动装置 三相交流伺服马达 / 齿形皮带
最大速度
2.5 m/s
移动行程
375 mm
距离测量系统 金属线性光栅尺
测量长度
400 mm
光栅尺长度
420 mm
分辨率
1 µm
(1) 悬臂 1
(5) 导向系统
(2) 悬臂 2
(6) 永磁体
(3) 悬臂 3
(7) 测量系统
(4) 悬臂 4
(8) 适配板
