用户手册 SIPLACE D4 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.9 供料器组件
123
3.9.8 S 供料器组件的技术数据
下列页面列出了所有 S 供料器组件的图片、技术数据和用于设置贴片机中供料器组件的选项。
3.9.8.1 8 mm S II 料带供料器组件
3

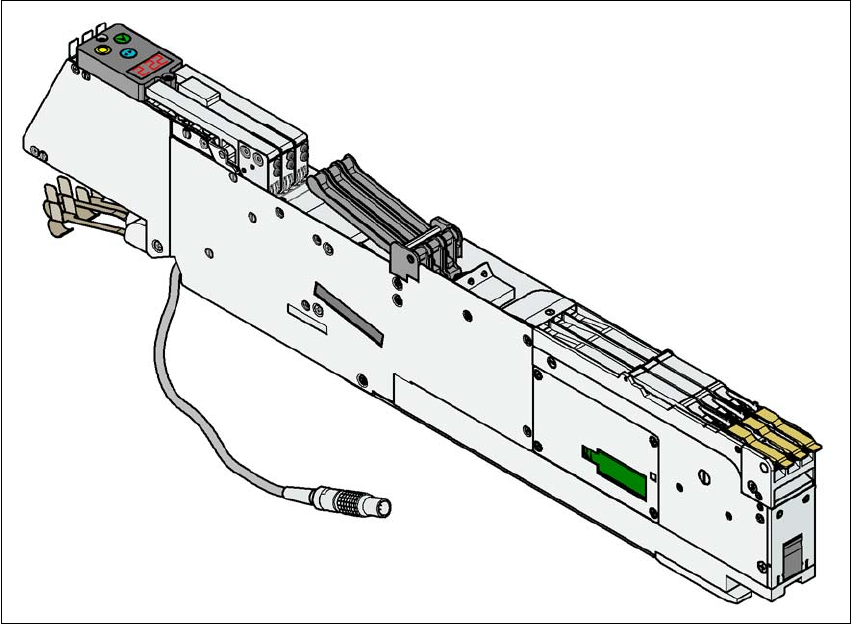

图
3.9 - 1 8 mm SII
料带供料器组件
部件号 00141096-xx
宽度 30.6 mm
每个供料器组件的料槽数目 2
已填充的供料器组件位置 1
每台贴片机的最大供料器组件数量 4 x 12
7 英寸料盘的元件容量 约 4,000
传送导轨增量 2 mm / 4 mm
料带材料 纸带或起泡带
最大元件高度 2.5 mm
3 贴片机的技术数据 用户手册 SIPLACE D4
3.9 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版
124
3.9.8.2 3 x 8 mm S 料带供料器组件
图
3.9 - 2 3 x 8 mm S
料带供料器组件
部件号 00141098-xx
宽度 30.6 mm
每个供料器组件的料槽数目 3
已填充的供料器组件位置 1
每台贴片机的最大供料器组件数量 4 x 12
7 英寸料盘的元件容量 约 4,000 to 10,000
传送导轨增量 2 mm / 4 mm / 8 mm
料带材料 纸带或起泡带
最大元件高度 2.5 mm
用户手册 SIPLACE D4 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.9 供料器组件
125
3.9.8.3 用于 01005 元件的料带供料器组件 3 x 8 mm S
图
3.9 - 3
用于
01005/0201/0402
元件的
3 x 8 mm S
料带供料器组件
3
部件号 00176100-xx 3
宽度 30.6 mm 3
每个供料器组件的料槽数目 3 3
已填充的供料器组件位置 1 3
每台贴片机的最大供料器组件数量 2 x 15 3
7 英寸料盘的元件容量 约 10,000 3
传送导轨增量 2 mm / 4 mm 3
料带材料 纸带 3
最大元件高度 0.7 mm 3
元件范围 01005/0201/0402 3
