00195794-0102_UM_D4_ZH - 第128页
3 贴片机的技术数据 用户手册 SIPLACE D4 3.9 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版 128 3.9.9 12/16 mm S 料带供料器组件 图 3.9 - 6 12/16 mm S 料带供料器组件 部件号 00141 092-xx 宽度 30.3 mm 每个供料器组件的料槽数目 1 已填充的供料器组件位置 1 每台贴片机的最大供料器组件数量 4 x 12 7 英寸料盘的元件容量 约 4,…
用户手册 SIPLACE D4 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.9 供料器组件
127
3.9.8.5 用于 0201 甚至更大型元件的 3 x 8 mm SL 料带供料器组件
3

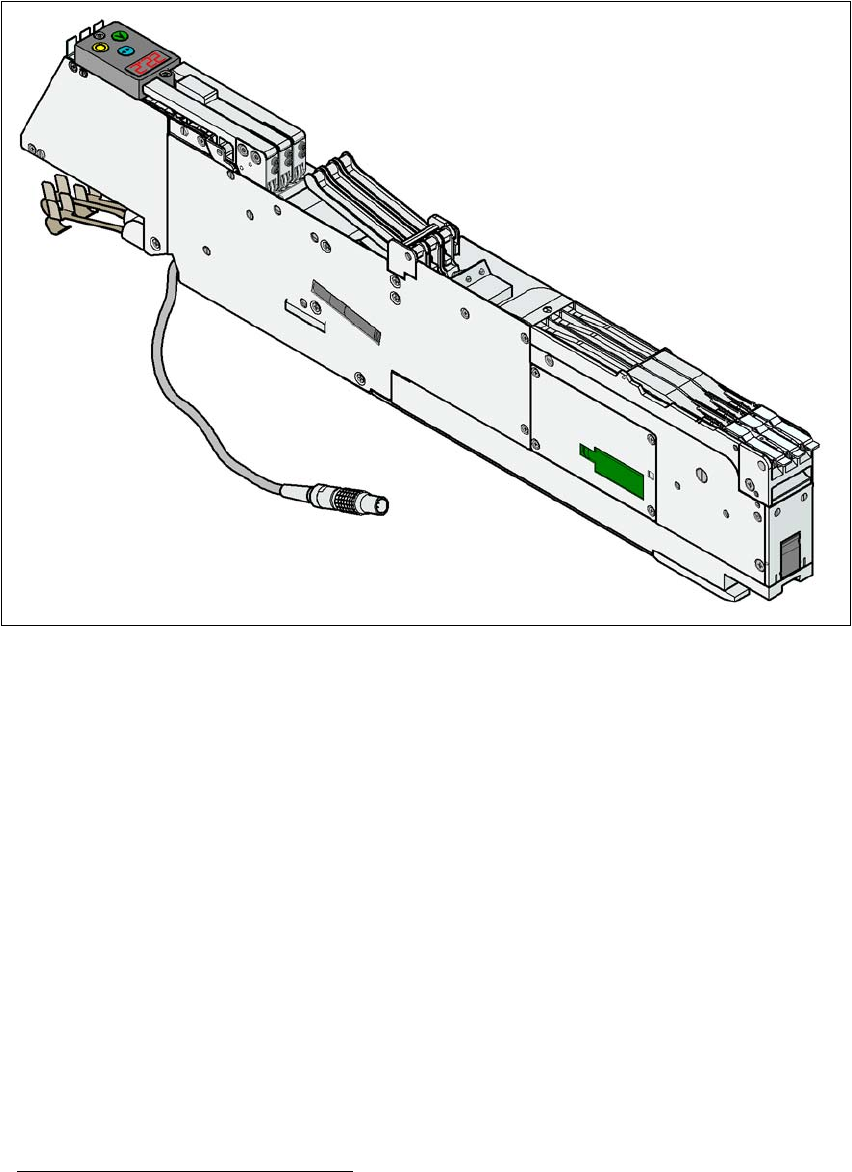

图
3.9 - 5
用于
0201
甚至更大型元件的
3x8mm SL
a
料带供料器组件
3
部件号 00141088-xx 3
宽度 30.6 mm 3
每个供料器组件的料槽数目 3 3
已填充的供料器组件位置 1 3
每台贴片机的最大供料器组件数量 2 x 15 3
7 英寸料盘的元件容量 约 10,000 3
传送导轨增量 2 mm / 4 mm / 8 mm 3
料带材料 纸带或起泡带 3
最大元件高度 2.5 mm 3
元件范围 （从 0201 开始） 3
2 个拾取位置 前部位置：元件 ≥ 1.6 mm
后部位置：元件 ≤ 1.6 mm 3
3
此供料器组件已按照全新的 " 按需供料 " 原理运行，降低了元件抛弃比率。在贴片头移到拾取位
置之后，才会将元件传送到拾取位置。 3
a) SL = 没有百叶窗，也就是没有元件封盖。
3 贴片机的技术数据 用户手册 SIPLACE D4
3.9 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版
128
3.9.9 12/16 mm S 料带供料器组件

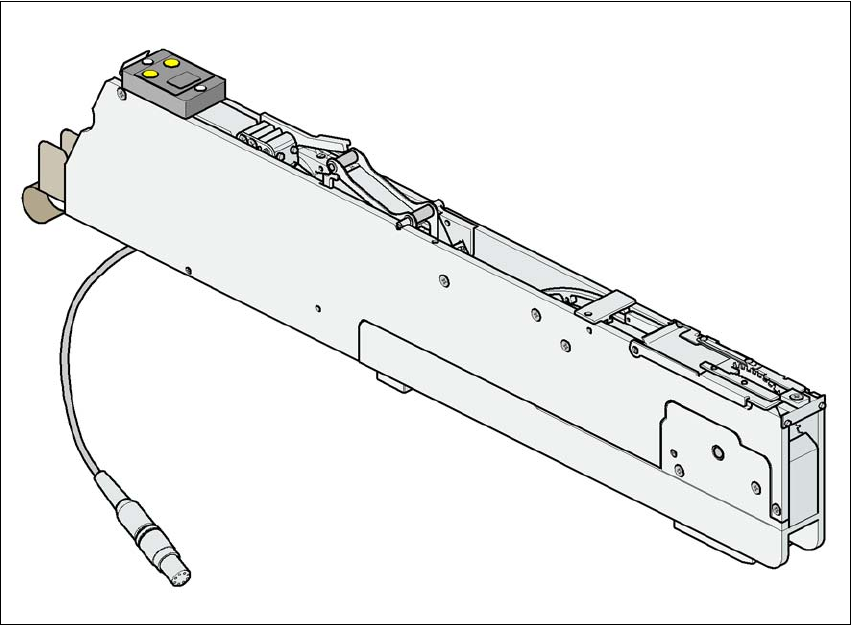

图
3.9 - 6 12/16 mm S
料带供料器组件
部件号 00141092-xx
宽度 30.3 mm
每个供料器组件的料槽数目 1
已填充的供料器组件位置 1
每台贴片机的最大供料器组件数量 4 x 12
7 英寸料盘的元件容量 约 4,000
传送导轨增量 （以 4 mm 为一个增量单位，从 4 mm 增加到 24
往往往往往往往往往往往往往往往往往往为我我 mm）
料带材料 纸带或起泡带
最大元件高度 14 mm 3
用户手册 SIPLACE D4 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.9 供料器组件
129
3.9.10 24/32 mm S 料带供料器组件
图
3.9 - 7 24/32 mm S
料带供料器组件
部件号 00141093-xx
宽度 42.4 mm
每个供料器组件的料槽数目 1
已填充的供料器组件位置 1.5
每台贴片机的最大供料器组件数量 4 x 8
7 英寸料盘的元件容量 约 2,000
传送导轨增量 （以 4 mm 为一个增量单位，从 4 mm 增加到 40
想想 我我我往往 我我我我我我我我我我往往我 mm）
料带材料 起泡带
最大元件高度 14 mm 3
