3 贴片机的技术数据 用户手册 SIPLACE D4
3.10 料车 源自软件版本 SR.605.xx 07/2008 英文版
140
它的安装非常容易。使用两个螺钉（图 3.10 - 5
中的 2）将压缩空气分配器（图 3.10 - 5 的 1）紧
固在元件料台 （图 3.10 - 5
中的 3）上。然后，将分配器连接到料车的压缩空气供给上。分配器
的后部有保持夹 （图 3.10 - 5
中的 4）。保持夹会将散料盒式供料器组件固定到元件料台上，并因
此而确保完美的压缩空气供给。
3
图
3.10 - 5
散料盒式供料器组件压缩空气供给
(1) 压缩空气分配器
(2) DIN 912 螺钉， M8x20， 2 个
(3) 元件料台
(4) 保持夹
用户手册 SIPLACE D4 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.10 料车
141
3.10.7 3 x 8 mm S 供料器组件中层料盘的料盘固定器
部件号 00119896-xx 适配板，料车 D4
部件号 00141204-xx 料盘固定器， 3 x 8 mm 供料器组件， V2
3x8 mm S 供料器组件将元件运送到三个供料器料槽上的拾取位置。外料槽的料盘位于料带容器
分隔板之间。中层料盘位于两个外部料槽的料盘上。
因此，对于中层料盘，您还需要：
– 1 个用于盛放料盘固定器的适配板 （图 3.10 - 6
中的 1）
– 每两个供料器组件 1 个料盘固定器 （图 3.10 - 6
中的 2）
适配板通过 4 个凹槽头螺丝固定在料车内，料盘固定器插入适配板的方形开口中。

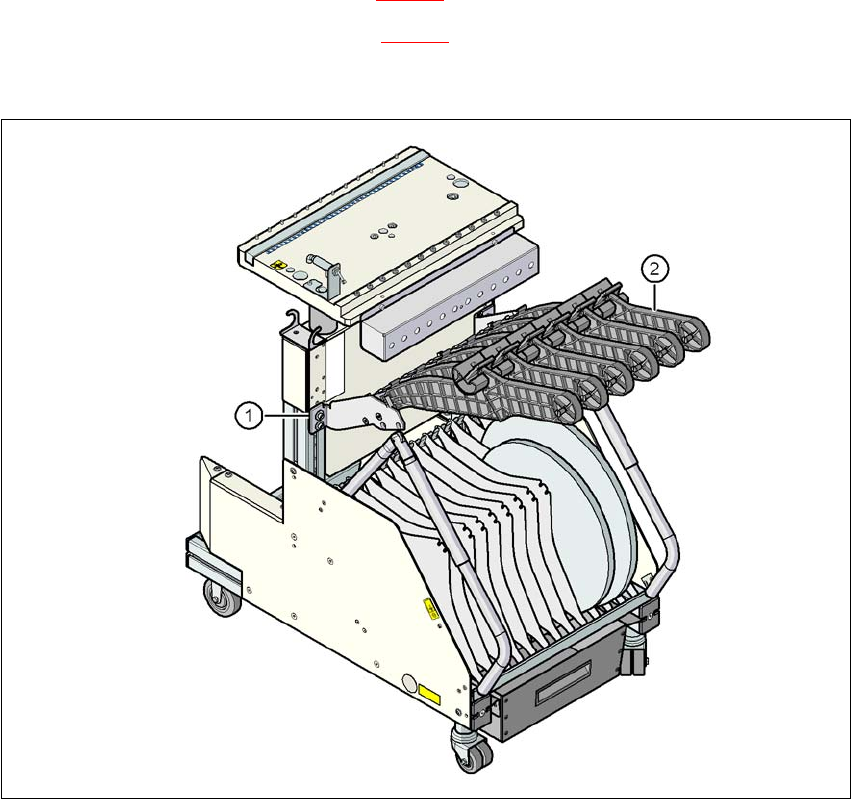

图
3.10 - 6 3 x 8 mm S
供料器组件中层料盘的料盘固定器
(1) 适配板
(2) 料盘固定器
3 贴片机的技术数据 用户手册 SIPLACE D4
3.10 料车 源自软件版本 SR.605.xx 07/2008 英文版
142
3.10.7.1 适配板控制台上的适配板装配位置
控制台上有两个不同的位置以供安装适配板。装配位置取决于接合检测选项的实施情况。
3

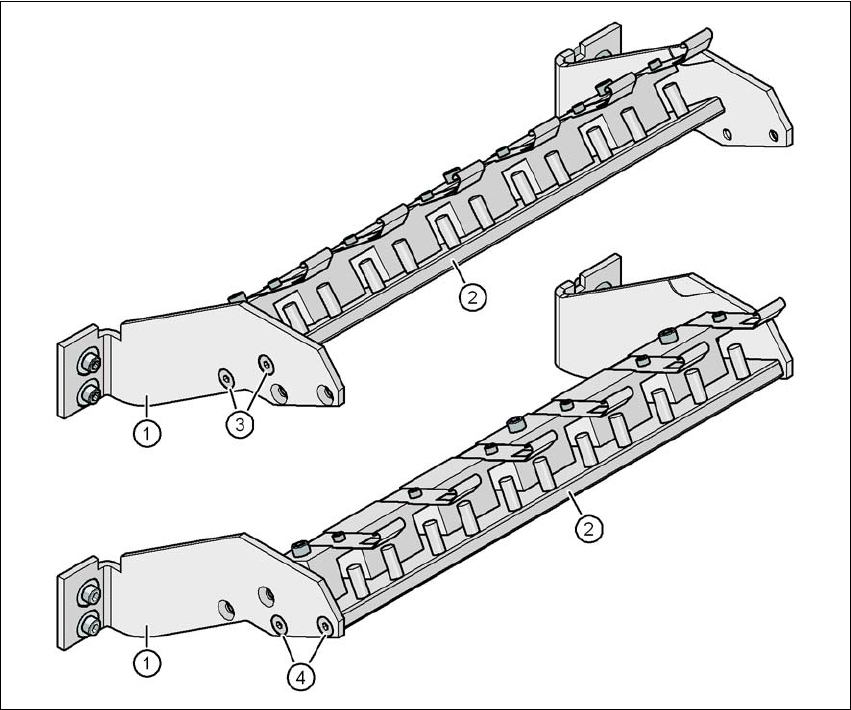

图
3.10 - 7
适配板控制台上的适配板装配位置
(1) 控制台
(2) 基板
(3) 基板的装配位置 （没有接合检测）
(4) 基板的装配位置 （有接合检测）
