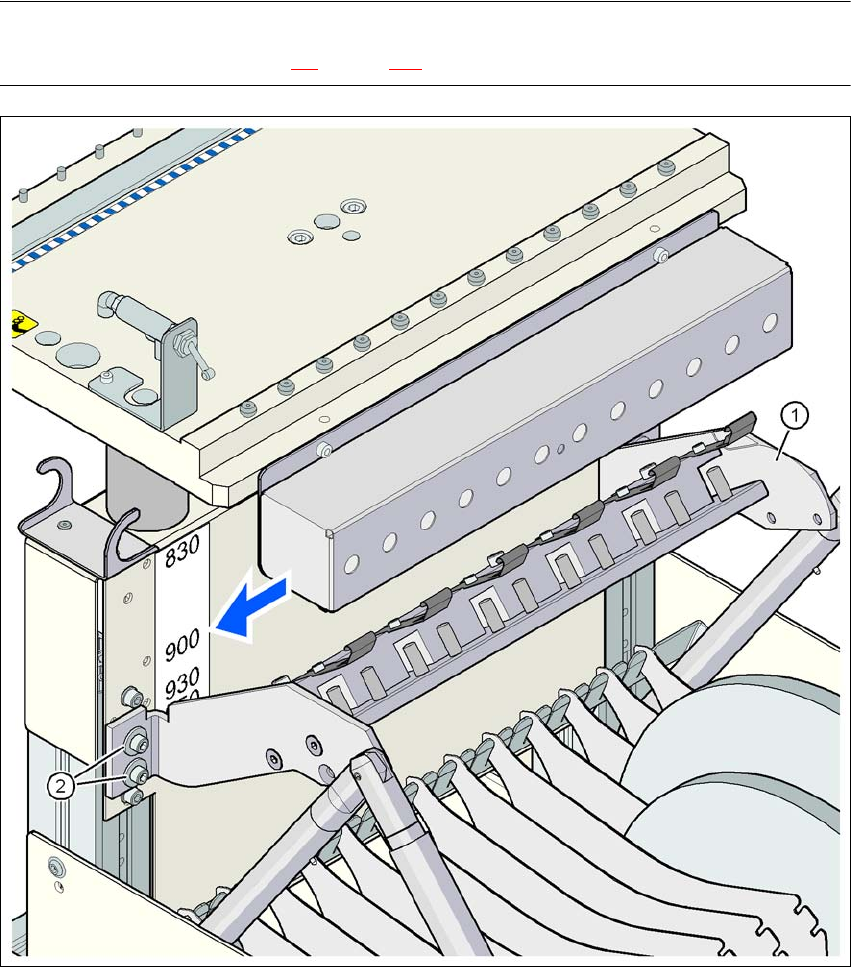

用户手册 SIPLACE D4 3 贴片机的技术数据 源自软件版本 SR.605.xx 07/2008 英文版 3.10 料车 145 3.10.7.4 PCB 传送导轨高 930 mm 的适配板装配位置 请注意 有关料车高度设定的程序 （见第 4.4 节，第 180 页） 。 3 图 3.10 - 10 PCB 传送导轨高 930 mm 的适配板装配位置 (1) 适配板 (2) 六角套筒螺钉 M6x20 ，带垫圈 ， 4 个

100%1 / 264
3 贴片机的技术数据 用户手册 SIPLACE D4
3.10 料车 源自软件版本 SR.605.xx 07/2008 英文版
144
3.10.7.3 PCB 传送导轨高 900 mm 的适配板装配位置
请注意
有关料车高度设定的程序 （见第 4.4 节，第 180 页）。
3
图
3.10 - 9 PCB
传送导轨高
900 mm
的适配板装配位置
(1) 适配板
(2) 六角套筒螺钉 M6x20，带垫圈， 4 个
用户手册 SIPLACE D4 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.10 料车
145
3.10.7.4 PCB 传送导轨高 930 mm 的适配板装配位置
请注意
有关料车高度设定的程序 （见第 4.4 节，第 180 页）。
3
图
3.10 - 10 PCB
传送导轨高
930 mm
的适配板装配位置
(1) 适配板
(2) 六角套筒螺钉 M6x20，带垫圈， 4 个
3 贴片机的技术数据 用户手册 SIPLACE D4
3.10 料车 源自软件版本 SR.605.xx 07/2008 英文版
146
3.10.7.5 PCB 传送导轨高 950 mm 的适配板装配位置
请注意
有关料车高度设定的程序 （见第 4.4 节，第 180 页）。
3
图
3.10 - 11 PCB
传送导轨高
950 mm
的适配板装配位置
(1) 适配板
(2) 六角套筒螺钉 M6x20，带垫圈， 4 个
