3 贴片机的技术数据 用户手册 SIPLACE D4 3.10 料车 源自软件版本 SR.605.xx 07/2008 英文版 146 3.10.7.5 PCB 传送导轨高 950 mm 的适配板 装配位置 请注意 有关料车高度设定的程序 （见第 4.4 节，第 18 0 页） 。 3 图 3.10 - 1 1 PCB 传送导轨高 950 mm 的适配板装配位置 (1) 适配板 (2) 六角套筒螺钉 M6x20 ，带垫圈， 4 个

100%1 / 264
用户手册 SIPLACE D4 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.10 料车
145
3.10.7.4 PCB 传送导轨高 930 mm 的适配板装配位置
请注意
有关料车高度设定的程序 （见第 4.4 节，第 180 页）。
3

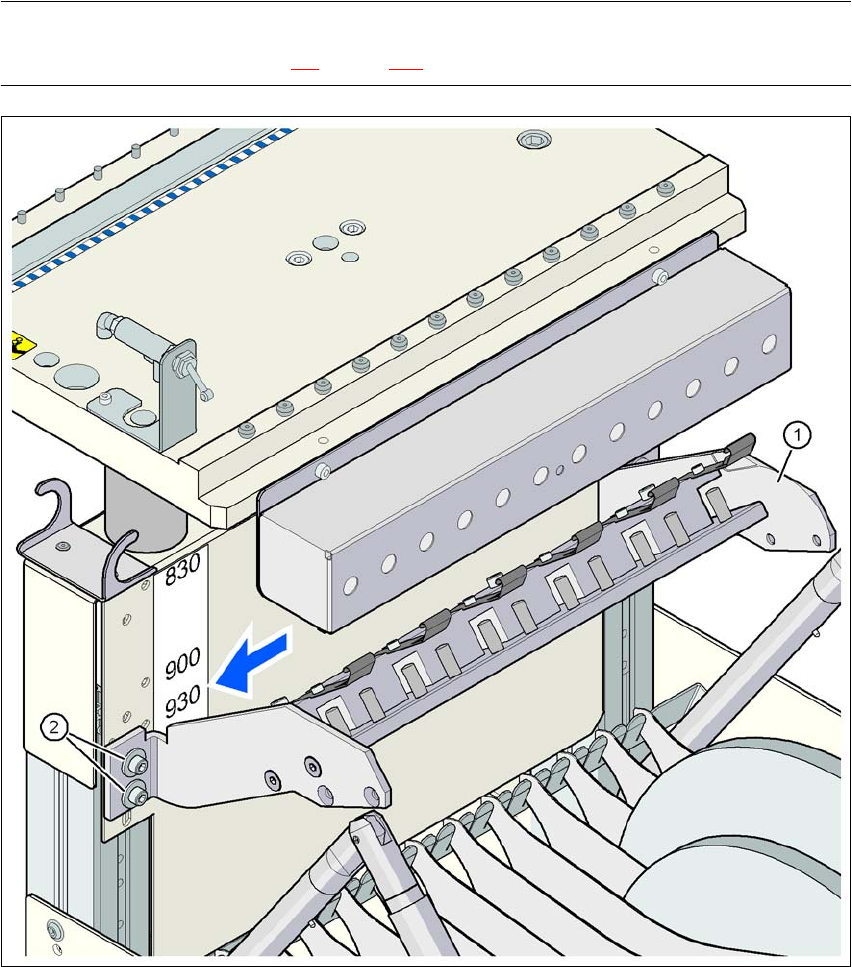

图
3.10 - 10 PCB
传送导轨高
930 mm
的适配板装配位置
(1) 适配板
(2) 六角套筒螺钉 M6x20，带垫圈， 4 个
3 贴片机的技术数据 用户手册 SIPLACE D4
3.10 料车 源自软件版本 SR.605.xx 07/2008 英文版
146
3.10.7.5 PCB 传送导轨高 950 mm 的适配板装配位置
请注意
有关料车高度设定的程序 （见第 4.4 节，第 180 页）。
3

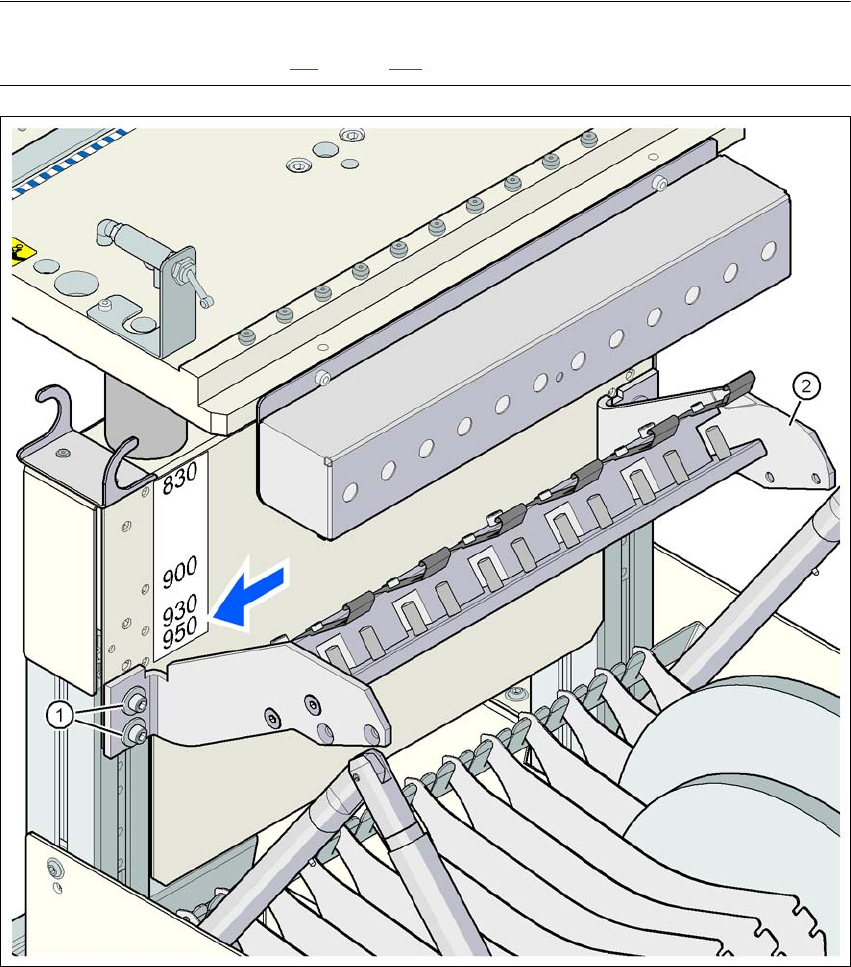

图
3.10 - 11 PCB
传送导轨高
950 mm
的适配板装配位置
(1) 适配板
(2) 六角套筒螺钉 M6x20，带垫圈， 4 个
用户手册 SIPLACE D4 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.1 运输和交付配置
147
4 安装和试运行
4.1 运输和交付配置
4.1.1 运输包装
在欧洲地区，使用两个托盘运输贴片机和料车，并使用塑料薄膜包装，运送到其他国家和地区时
使用两个坚固的木质板条箱。
4.1.1.1 运输包装的尺寸
4
4
4

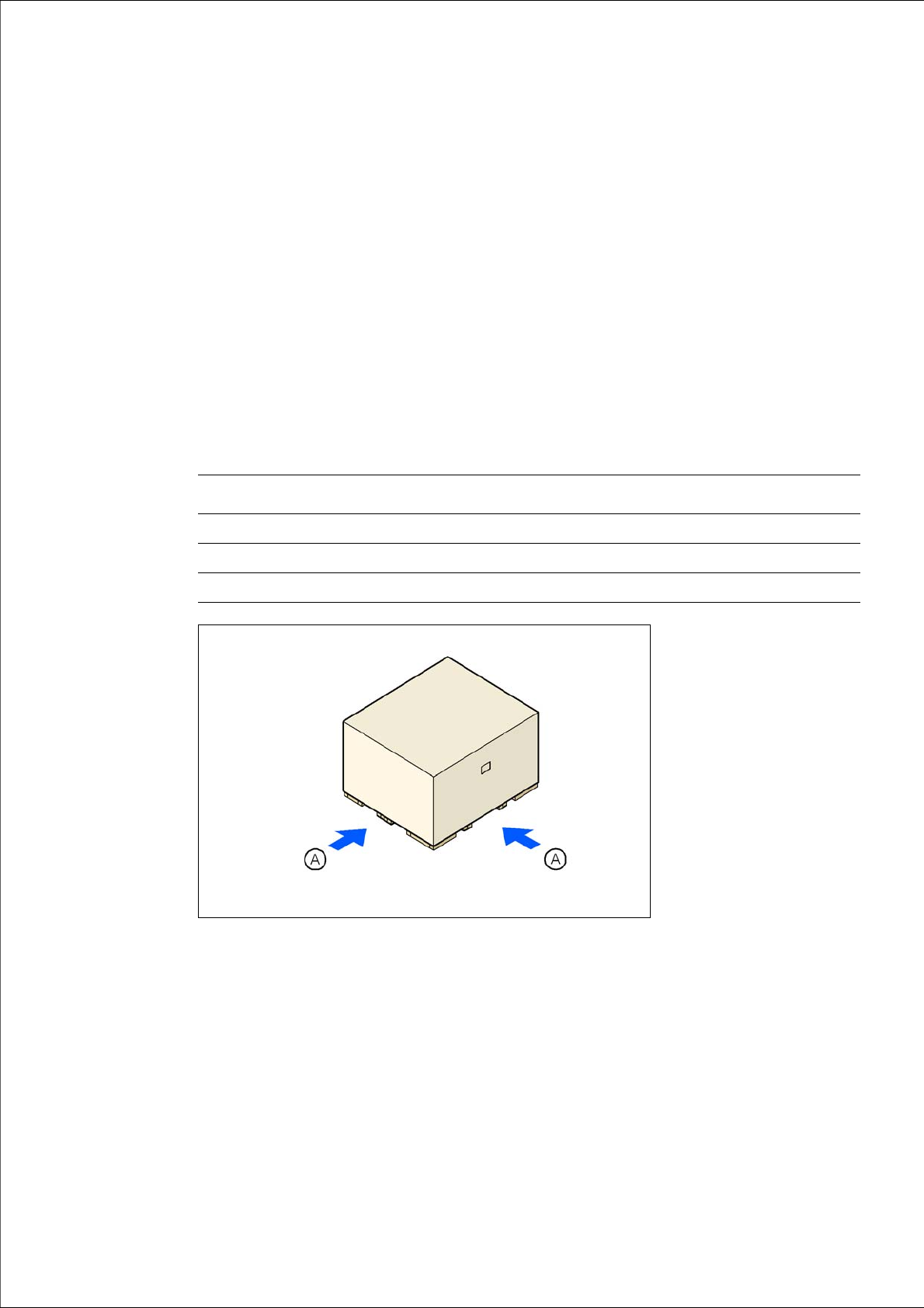

图
4.1 - 1
运输箱
-
尺寸用毫米表示
(A) 叉车插入点
运送贴片机的板条箱 运送料车的板条箱
长度 2590 mm 1705 mm
宽度 2410 mm 1200 mm
高度 1610 mm 1300 mm
