4.1.4.5 平行于 PCB 传送导轨的叉子
警告 4
抬升贴片机之前，必须注意以下几点，以免贴片机受损，无法修复：
– 将叉子打开足够的宽度，并将他们置于两个贴片机支脚之间。贴片机支脚之间的间距为 846
mm。如果安装了垫块以供调节高度，则垫块之间的间距为 776 mm。切勿增大叉子之间的距
离，否则贴片机抬起时，会偏向机架的侧面，导致贴片机机架变形。
→ 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样
可以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
片机支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
4.1.4.6 运输贴片机时的注意事项
警告 4
运输贴片机时，确保所有的支脚已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会损
坏贴片机机架上的支脚固定装置。
4 安装和试运行 用户手册 SIPLACE D4
4.2 安装位置的基础设施 源自软件版本 SR.605.xx 07/2008 英文版
154
4.2 安装位置的基础设施
4.2.1 有关基础质量的建议
贴片机的基座应该平坦而且水平，因为贴片机运转时的动力可使安装位置产生振动。振动的幅度
大小取决于基座的结构。如果符合地面负荷参数，则以下情况比较适宜：
– 加固混凝土屋顶结构，如生产车间的屋顶
– 加固混凝土地板，如，没有地下室的生产车间混凝土地面
– 双层地板房间，两层之间有一定的空间且地基坚固。同样的结构条件也适用于该钢筋混凝土
中间层。
4.2.2 贴片机重量和地面负荷
贴片机重量和地面负荷值，见第 3.3.1 节，第 90 页。
4.2.3 压缩空气供给
4.2.3.1 检查压缩空气供给
检查压缩空气供给是否符合规定的贴片机规格 （见第 3.2 节，第 88 页中的表格）。
请注意： 4
《客户场地 SMD 系统网络配置 （电气和压缩空气）》一文中的 00191409-xx 部分就如何才能符
合规定的规格做了介绍。
→ 记录安装位置上的压缩空气特征。
用户手册 SIPLACE D4 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.2 安装位置的基础设施
155
4.2.3.2 贴片机上的压缩空气连接
4

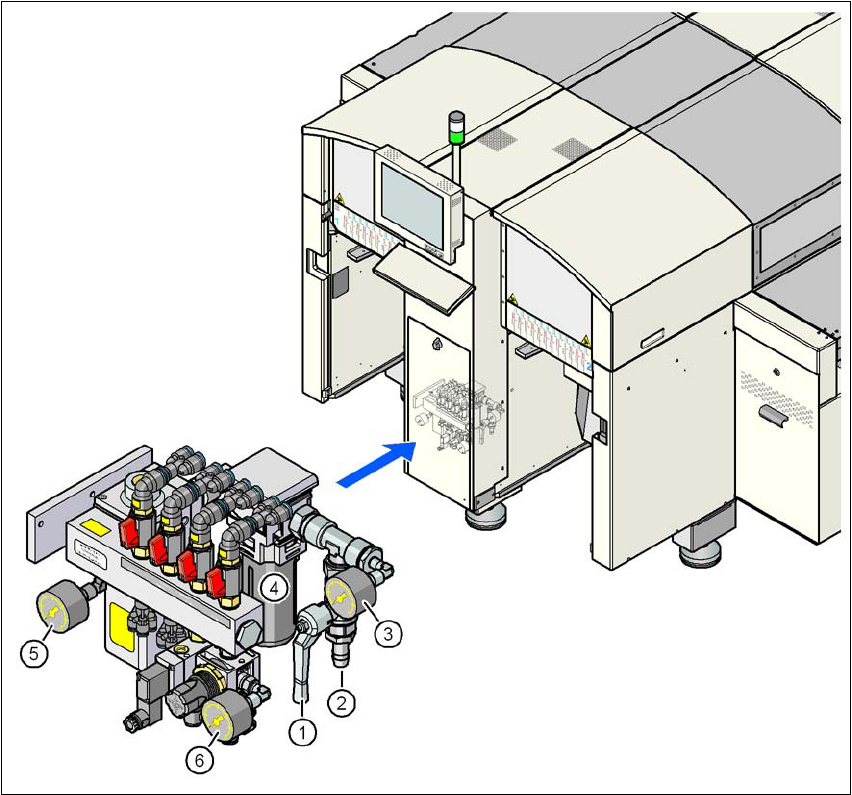

图
4.2 - 1
压缩空气线路连接
(1) "OPEN （打开） " 位置上的截止阀
(2) 压缩空气连接
(3) 输入压力的压力计
所需压力： 0.55 - 1.0 MPa (5.5 - 10 bar)，显示范围： 0 - 1.2 MPa (0 - 12 bar)
(4) 压缩空气过滤器
(5) 悬臂分布器供给压力的压力计
所需压力： 0.51 ± 0.01 MPa (5.1 ± 0.1 bar)，显示范围： 0 - 1.2 MPa (0 - 12 bar)
(6) 散料盒式供料器组件供给压力的压力计
所需压力： 0.25 ± 0.05 MPa (2.5 ± 0.5 bar)，显示范围： 0 - 0.6 MPa (0 - 6 bar)
