4 安装和试运行 用户手册 SIPLACE D4 4.2 安装位置的基础设施 源自软件版本 SR.605.xx 07/2008 英文版 158 警告 4 每台贴片机和安装的其他选项 （如：生产率提升系统，真空泵）的电缆必须 明确标记且易于分配 使用。适用使用贴片机国家的规定 。 4 图 4.2 - 3 主电源电缆的截面图 (1) 电源电缆 (2) 密封套的角度
用户手册 SIPLACE D4 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.2 安装位置的基础设施
157
4.2.4.1 危险说明
警告
贴片机使用交流 3 x200 V，交流 3 x 208 V，交流 3 x 230 V，交流 3 x 380 V，交流 3 x 400 V，
或交流 3 x 415 V ± 5 %， 50/60 Hz 主电压。这意味着，贴片系统的某些部件带有可能致命的电
压 - 即使关闭了主电源开关以后，也是如此。因此，贴片机使用不当会导致死亡或严重的伤害或
设备的重大损坏。 4
→ 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60 204，第 1 部分）。
→ 只有经过培训的合格人员才能够拆除电源单元上的盖子，并将贴片机与电源连接。
4
4
4.2.4.2 检查主电源
检查主电源是否符合规定的贴片机规格 （见第 3.2 节，第 88 页中的表格）。
请注意： 4
《客户场地 SMD 系统网络配置 （电气和压缩空气）》一文中的 00191409-xx 部分就如何才能符
合规定的规格做了介绍。
请注意： 4
由于技术原因，电源供应出现负荷峰值。如果必要的话，请与电力公司联系以弄清楚主要阻抗问
题。
4
4
4.2.4.3 电源电缆 - 规格
以下规格适用于电源电缆：
交流 3 x 380 V / 交流 3 x 400 V / 交流 3 x 415 V， 5 x 6 mm²
交流 3 x 200 V / 交流 3 x 208 V / 交流 3 x 230 V， 5 x 6 mm²
电源线的颜色编码取决于使用贴片系统的国家的规定。
4 安装和试运行 用户手册 SIPLACE D4
4.2 安装位置的基础设施 源自软件版本 SR.605.xx 07/2008 英文版
158
警告 4
每台贴片机和安装的其他选项 （如：生产率提升系统，真空泵）的电缆必须明确标记且易于分配
使用。适用使用贴片机国家的规定。
4
图
4.2 - 3
主电源电缆的截面图
(1) 电源电缆
(2) 密封套的角度
用户手册 SIPLACE D4 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.2 安装位置的基础设施
159
4.2.4.4 连接电源电缆
4

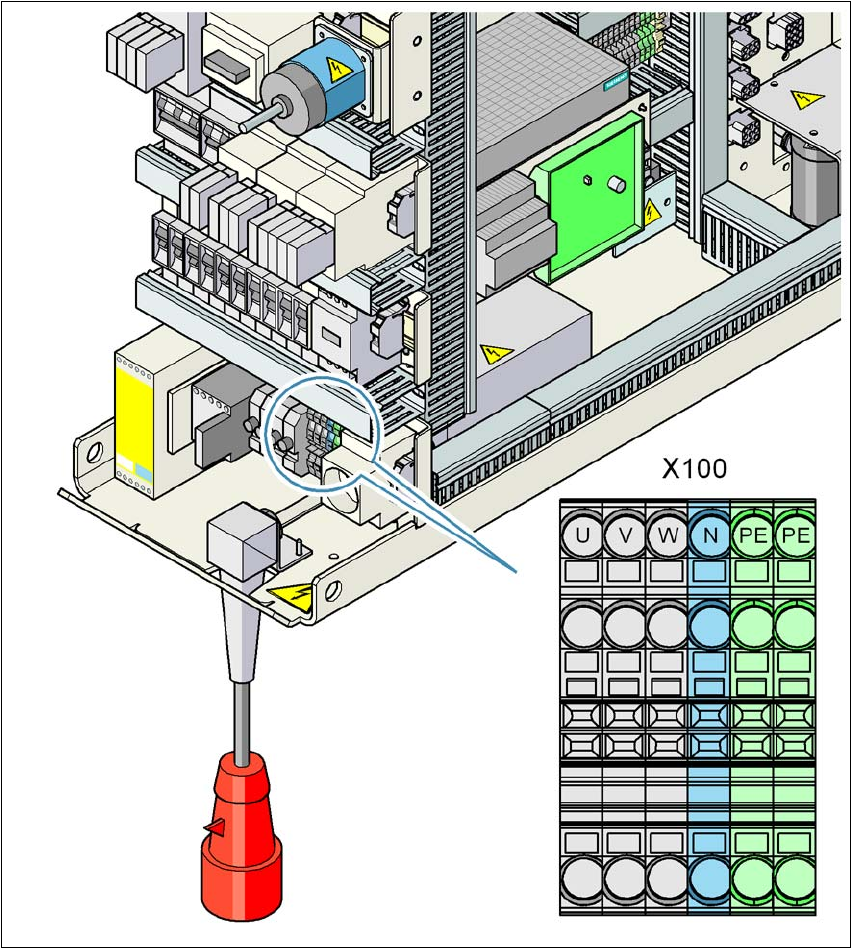

图
4.2 - 4
电缆连接终端面板
(U) 三相
(V) 三相
(W) 三相
(N) 零线
(PE) 接地保护
(X100) 馈电终端
