1 前言 用户手册 SIPLACE D4 1.1 贴片机说明 源自软件版本 SR.605.xx 07/2008 英文版 16 – 0201 封装 我们可以提供 0201 封装以便使用 12 段位器收集贴片头对 0201 元件进行处理 。 1 – 对料带供料 器组件的接合检测 对料带供料器组件的接合检测可以 在贴片机上进行改型。
用户手册 SIPLACE D4 1 前言
源自软件版本 SR.605.xx 07/2008 英文版 1.1 贴片机说明
15
1
图
1.1 - 1 SIPLACE
原理
1.1.3 新的选项和性能特征
以下选项可扩展贴片机的功能：
– 01005 封装
SIPLACE D4 贴片机已准备就绪，可以按照标准贴装 01005 元件。贴片时，对带有 01005 封
装的 12 段位器收集贴片头进行简单地改型是必需的。 1
– 3 x 8 mm 01005 料带供料器组件
专门为 01005 元件开发的料带供料器组件将使 01005 到 0402 规格的元件可用。 1
– 3 x 8 mm SL 料带供料器组件
SL 表示没有百叶窗，也就是没有元件封盖。放弃使用不必要的机械零件可降低此供料器组件
的获得成本和维护成本。 1
1 前言 用户手册 SIPLACE D4
1.1 贴片机说明 源自软件版本 SR.605.xx 07/2008 英文版
16
– 0201 封装
我们可以提供 0201 封装以便使用 12 段位器收集贴片头对 0201 元件进行处理。 1
– 对料带供料器组件的接合检测
对料带供料器组件的接合检测可以在贴片机上进行改型。
用户手册 SIPLACE D4 1 前言
源自软件版本 SR.605.xx 07/2008 英文版 1.1 贴片机说明
17
1.1.4 贴片机的序列号

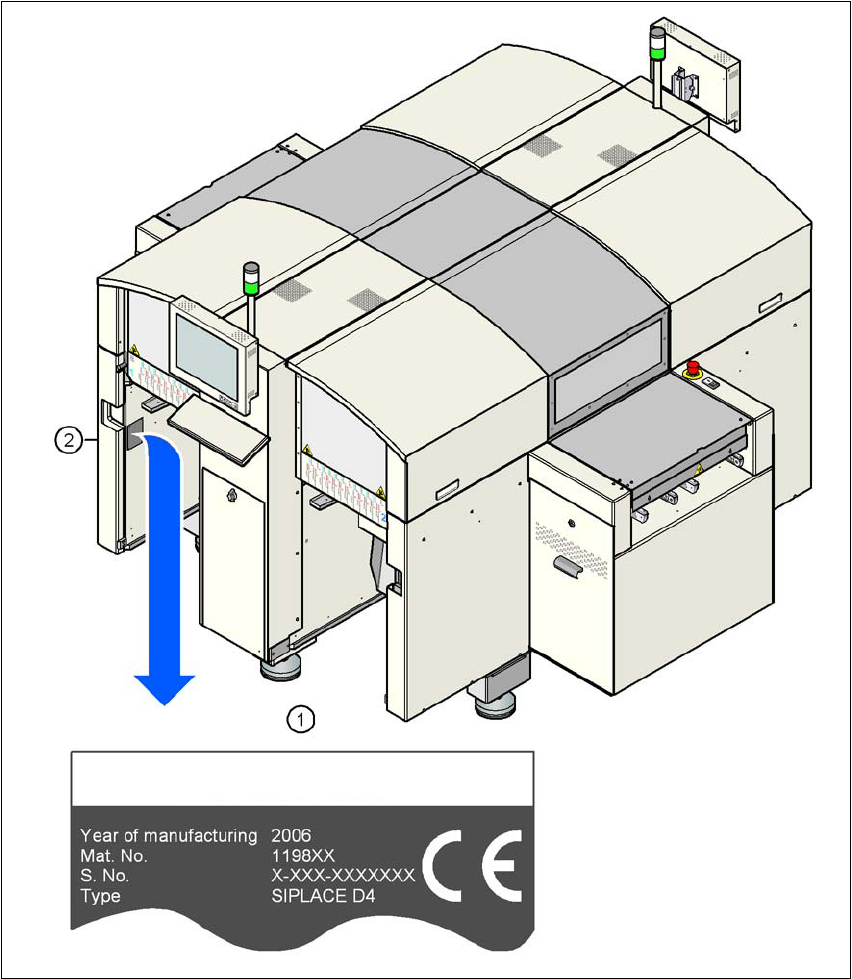

序列号可打印在贴片机的铭牌上 （见图中的 1）。铭牌可固定到料位 1 的外部 （见图中的 2）。
1
图
1.1 - 2
贴片机的序列号
(1) 铭牌
(2) 贴片机上铭牌的位置
