4.3 安装贴片机
4.3.1 贴片机上的 PCB 传送导轨高度
贴片机可设置成以下 PCB 传送高度：
830 mm ± 15 mm 标准高度 4
900 mm ± 15 mm 选项 4
930 mm ± 15 mm 选项 4
950 mm ± 15 mm SMEMA 选项 4
请注意 4
PCB 传送高度是指 PCB 传送导轨传送带顶部边缘与贴片机支脚底部边缘之间的距离。
4.3.2 警告说明
危险 4
只有西门子工程师或合格人员才能安装、试运行贴片机。
→ 始终遵守适用的事故预防规定。
→ 不要躺在贴片机底下，以免接触到贴片机支脚。所有组件和部件可以在元件供料器料台空间
内安装。但是，如果装配工作必须在贴片机底下完成，则必须用适当的方式固定贴片机。叉
车不得用做唯一的支承。
→ 确保悬臂位于 PCB 传送导轨区域的上方，以便在进行装配工作时，头部运动不受限制，否则
会伤及人。
→ 调整贴片机高度时，需要两个人来完成：
–一个人进行装配，
–一个人注意在装配过程中抬升的贴片机的情况，并确保贴片机不移动。
→ 穿上专用安全靴，保护双脚。
4 安装和试运行 用户手册 SIPLACE D4
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
166
4.3.3 工具和设备
调整贴片机的高度时，需要以下工具和设备：
– 单头扳手，尺寸 65，部件号 00353827-01
尺寸 65，用于锁紧贴片机支脚的六角螺帽 M24 4
– 六角钥匙，尺寸 10，部件号 00373926-01
用于六角套筒螺钉 M12，固定贴片机支脚的垫块 4
– 升降叉车
叉长： 最短 1800 mm 4
负荷： 最小 6000 kg 4
叉间宽度： 见图 4.3 - 1
，第 167 页 4
– 酒精水平仪： 精确度 0.02 mm/m
– 气垫运输系统： SIPLACE HSxx，部件号 00119002-xx
4.3.4 预设 PCB 传送导轨的高度
警告 4
抬升贴片机
之前
，必须注意以下几点，以免贴片机受损，无法修复：
– 打开叉子足够宽，使其能够放在贴片机支脚之间 （插入点，见图 4.3 - 1
）。贴片机支脚的间
距为 776 mm。不要加大叉子的间距，否则贴片机抬起时，会偏向机架的侧面，导致贴片机
机架变形。
– 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样
可以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
片机支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
→ 将叉车的叉子推入贴片机下，如图 4.3 - 1
所示。
用户手册 SIPLACE D4 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
167
4

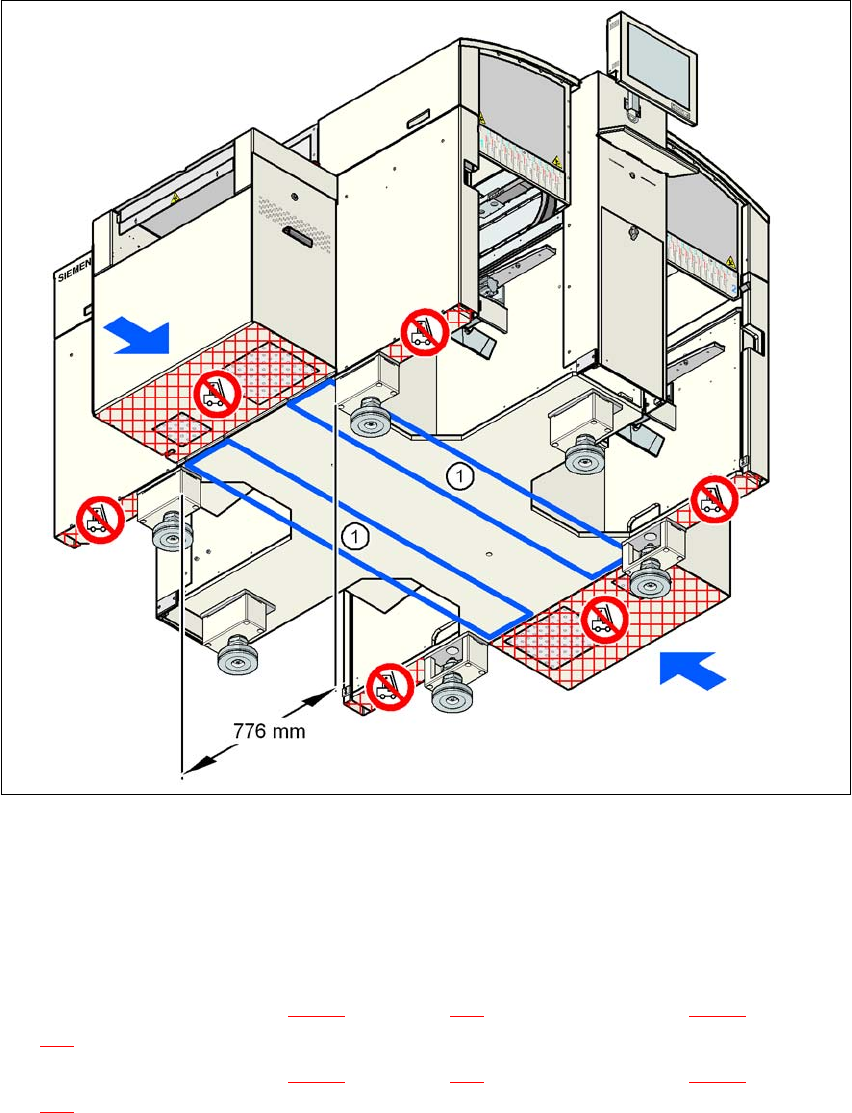

图
4.3 - 1
接触表面
-
与
PCB
传送方向平行的叉子
(1) 叉车叉子的接触表面
4
→ 使用叉车，将机器向上提升大约 35 cm。
贴片机有 6 个支脚支撑。
– 贴片机有 4 个外部支脚（图 4.3 - 2
中的 1，第 168 页），带 4 个垫块（图 4.3 - 2 中的 2，第
168
页），如果需要请调节其高度。
– 贴片机有 2 个中部支脚（图 4.3 - 2
中的 3，第 168 页），带 2 个垫块（图 4.3 - 2 中的 2，第
158
页），如果需要请调节其高度。
