用户手册 SIPLACE D4 4 安装和试运行 源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机 169 4.3.4.1 用于 900 / 930 / 950 mm PCB 传送导轨高度的垫块 有不同的垫块（见图 4.3 - 2 中的 2 ） 和固定螺钉可供选择， 适用于 900 / 930 / 950 mm PCB 传送 导轨高度。你需要 6 个垫块和 24 个固定螺钉。 4.3.4.2 预设置 PCB …
4 安装和试运行 用户手册 SIPLACE D4
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
168
4

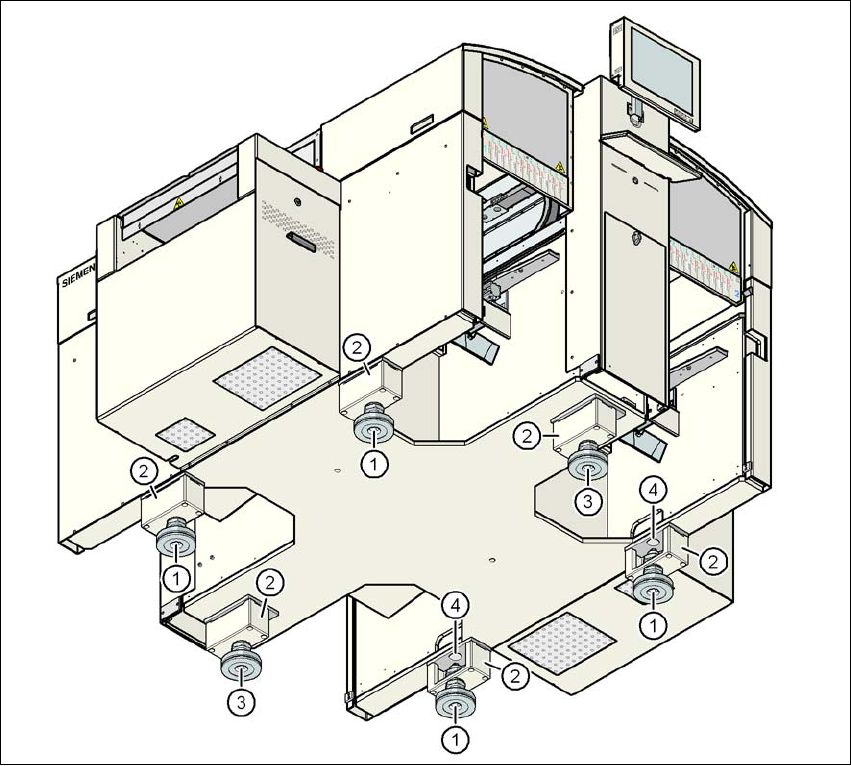

图
4.3 - 2
贴片机支脚
(1) 贴片机外部支脚， 4 个
(2) 垫块
(3) 贴片机中部支脚， 2 个
(4) 贴片机机架上用于放入贴片机支脚的孔适于 830 mm PCB 传送导轨高度
用户手册 SIPLACE D4 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
169
4.3.4.1 用于 900 / 930 / 950 mm PCB 传送导轨高度的垫块
有不同的垫块（见图 4.3 - 2 中的 2）和固定螺钉可供选择，适用于 900 / 930 / 950 mm PCB 传送
导轨高度。你需要 6 个垫块和 24 个固定螺钉。
4.3.4.2 预设置 PCB 传送导轨的高度为 830 mm
如果 PCB 传送高度为 830 mm，则无需垫块。
→ 将贴片机支脚插入机架的孔中 （图 4.3 - 2
中的 4，第 168 页）
→使用 M24 螺母调节贴片机支脚的高度（图 4.3 - 2
中的 1，第 168 页），使贴片机支脚到贴片
机机架底部边缘的距离为 11 0 m m。
→ 手动拧紧 M24 螺母。
→ 首先，将贴片机中部支脚 （图 4.3 - 2
中的 3，第 168 页）设为大约 100 mm 的高度。
4.3.4.3 预先设置 PCB 传送导轨的高度为 900 / 930 / 950 mm
→ 然后拧紧 6 个垫块 （图 4.3 - 2 中的 2，第 168 页）。
适用于不同 PCB 传送导轨高度的垫块见第 4.3.4.1
节，第 169 页。
→使用 M24 螺母将贴片机外部支脚 （图 4.3 - 2
中的 1，第 168 页）的高度调为下列值：
PCB 传送
导轨高度
垫块， 6 个
部件号
垫块
高度
六角套筒
螺钉， 24 个
830 mm – – –
900 mm 00344069-xx 70 mm DIN 912 M12x70
930 mm 00344070-xx 100 mm DIN 912 M12x100
950 mm 00331553-xx 122.5 mm DIN 912 M12x100
PCB 传送导轨高度 贴片机外部支脚底部到贴片机机架底部边缘的距离
900 mm 183 mm
930 mm 213 mm
950 mm 235 mm
4 安装和试运行 用户手册 SIPLACE D4
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
170
→使用 M24 螺母将贴片机中部支脚 （图 4.3 - 2
中的 31，第 168 页）的高度调为下列值：
4.3.5 安装指示灯
→ 拆除两个上部盖板。
→ 将指示灯电缆与贴片机基座的电缆连接好。
→ 将指示灯插入孔洞，直到指示灯管完全进入接线端下为止。
→ 拧紧接线端上的六角套筒螺钉。
→ 固定好两个上部盖板。
4.3.6 安装监控器
→ 安装监控器并连接电缆
→ 检查电缆连接
PCB 传送导轨高度 贴片机中部支脚底部到贴片机机架底部边缘的距离
900 mm 170 mm
930 mm 200 mm
950 mm 222 mm
