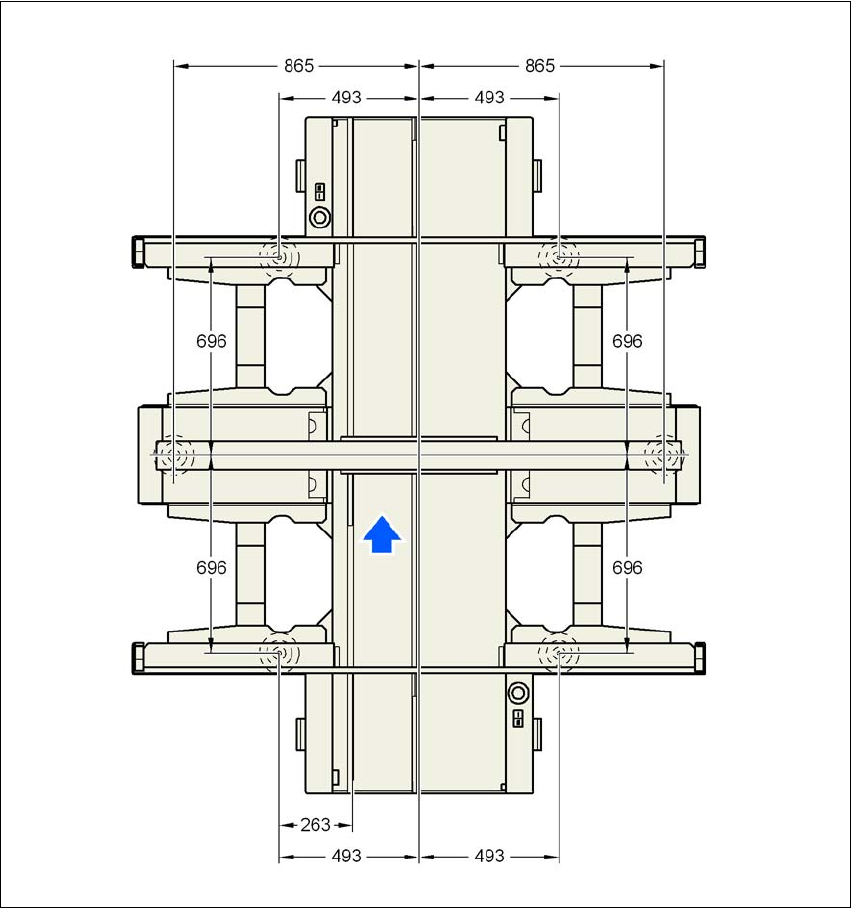

4 安装和试运行 用户手册 SIPLACE D4 4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版 172 4.3.7.2 贴片机支脚间隙和 PCB 单传送导轨的静 止左侧传送导轨边缘 4 图 4.3 - 4 贴片机支脚间隙和 PCB 单传送导轨的静止左侧传送导轨 边缘
用户手册 SIPLACE D4 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
171
4.3.7 贴片机支脚间隙和静止 PCB 传送导轨边缘
4.3.7.1 贴片机支脚间隙和 PCB 单传送导轨的静止右侧传送导轨边缘
4
图
4.3 - 3
贴片机支脚间隙和
PCB
单传送导轨的静止右侧传送导轨边缘
4 安装和试运行 用户手册 SIPLACE D4
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
172
4.3.7.2 贴片机支脚间隙和 PCB 单传送导轨的静止左侧传送导轨边缘
4
图
4.3 - 4
贴片机支脚间隙和
PCB
单传送导轨的静止左侧传送导轨边缘
用户手册 SIPLACE D4 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
173
4.3.7.3 贴片机支脚间隙和 PCB 双传送导轨的静止右侧传送导轨边缘
4
图
4.3 - 5
贴片机支脚间隙和
PCB
双传送导轨的静止右侧传送导轨边缘
