5.4 换班
请注意： 5
下列手册或数据介质可以为您提供更多信息：
– 贴片机软件 605.xx 入门指南
– SIPLACE D4 预防性维护
–产品 CD 上的部件目录
5.4.1 换班时的操作
→ 尽早接合料带。以免在新的一班开始时，供料器组件重新续料。这样能够尽可能减少延长停
车时间。
→ 换班时，通知下一班操作员所有重要信息，如，更改贴片机程序。请详细阅读第 5.7
节，第
212
页中规定的应采取的步骤清单。
→ 进行设置检查。
确保供料器组件装有正确的元件，在料车上处于正确的位置，而且传送导轨增量设置正确。
→ 交班时，生产线应处于和接班时相同的状态，也就是：
– 弃料容器是清空的。
– 废料容器是清空的。
– 供料器区域已用吸尘器仔细清扫。
用户手册 SIPLACE D4 5 操作人员的任务
源自软件版本 SR.605.xx 07/2008 英文版 5.5 进行全面检查
205
5.5 进行全面检查
5.5.1 检查 S 供料器组件
→ 确保料带正确放置在 S 供料器组件的弹簧上。
5
图
5.5 - 1

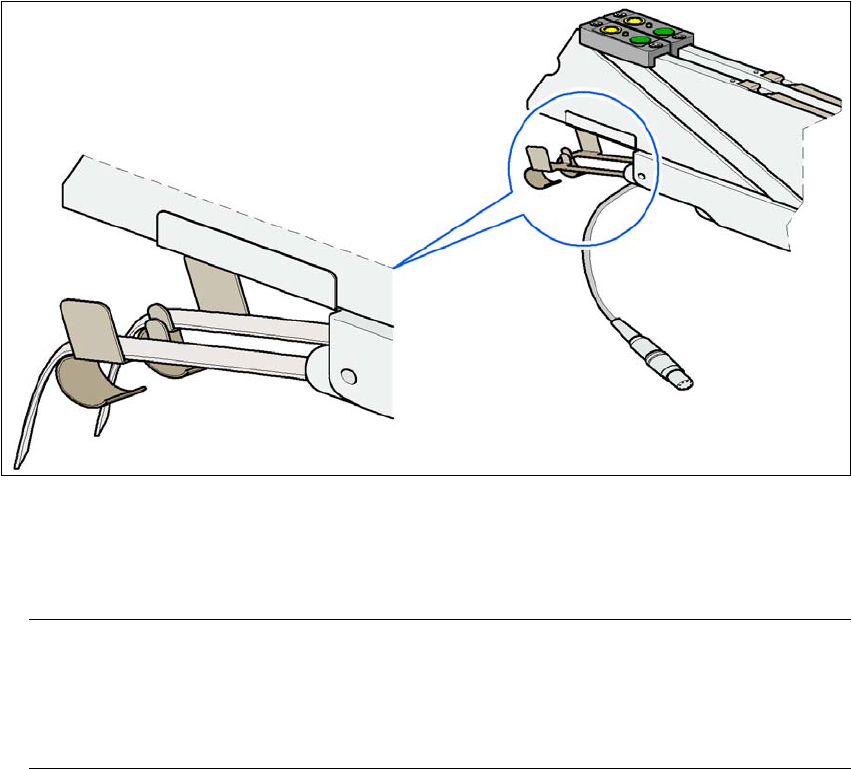

将料带放在
S
供料器组件的弹簧上
→检查 S 供料器组件的料带封带清除器是否已满。
如果已满，拉出封带，并用剪刀将其剪断。
请注意
撕下封带而不是将其剪断可能导致料带清除装置出现问题。
为此，3 x 8 mm 的供料器组件用集成的切割器安装。该切割器在盖板下部供料器组件末端的
料带封带清除器中。 5
→ 检查确保供料器组件 (24/32 mm) 上的拾取窗口刚好与元件尺寸相符。
→ 检查料带导槽是否插入组合供料器组件 (24 mm / 32 mm)。
5 操作人员的任务 用户手册 SIPLACE D4
5.5 进行全面检查 源自软件版本 SR.605.xx 07/2008 英文版
206
5.5.2 在适宜的时间接合料带
请注意：
尽早接合料带不要使供料器组件中的元件用完。否则停车时间将会延长。
但是，不要过早地接合料带。这是因为如果接合后将旧料带末端与新料盘缠在一起，则容纳
新料带的料盘缠得过多，料带就会从料盘上滑落，缠结在一起，这又会导致拾取错误并延长
停机时间。 5
5.5.3 检查 PCB 顶针
→ 检查升降台上的磁性 PCB 顶针的位置。
–确保 PCB 顶针不与 PCB 底部元件发生碰撞。
– 此外，确保 PCB 顶针不与 PCB 传送导轨面板发生碰撞。
– 仅使用符合 PCB 条件的 （如第 6.7
节，第 239 页中所述）。
5.5.4 插入料带容器中的分隔板
→ 分隔板有不同的边，可以用两种方式插入料带容器内。如果使用芯轴，则分隔板内芯轴的凹
槽朝上 （见图 5.5 - 2
中的 6，第 207 页）。如果不使用芯轴，则分隔板的圆边朝上 （见图
5.5 - 2
中的 5，第 207 页）。
→ 插入分隔板 （如图 5.5 - 2
，第 207 页所示）。记住，料带容器的最小分区数为 2 个分区。这
将有助于避免贴片错误。
→ 检查分隔板是否啮合在三个导轨的同一位置上。否则，分隔板会偏移或弯曲。
