用户手册 SIPLACE D4 5 操作人员的任务 源自软件版本 SR.605.xx 07/2008 英文版 5.6 安装供料器组件 211 图 5.6 - 2 在元件供料器料台上插入 30 或 45 mm 宽的 S 供料器组件 (1) 供料器组件， 30 mm 宽 (2) 供料器组件， 45 mm 宽 (3) 对中球 (4) 元件料台
5 操作人员的任务 用户手册 SIPLACE D4
5.6 安装供料器组件 源自软件版本 SR.605.xx 07/2008 英文版
210
5.6.1 备制元件料台和 S 供料器组件，准备安装
→ 清洗供料器组件的接触表面。
→ 清洗元件料台的接触表面。
→ 用带适合吸嘴的吸尘器或毛刷清除元件料台上的松散元件。
→ 使用螺钉起子拆除紧固的元件。
注意 5
避免用手指从元件料台上取下元件。因为细小的金属碎片也可能会造成伤害。
5.6.2 插入 S 供料器组件
→ 首先，将供料器组件的前部 （图 5.6 - 1 中的 1，第 209 页），即带槽支脚的侧面，插入到元
件料台 （图 5.6 - 1
中的 4，第 209 页），以便元件料台上的对中销 （图 5.6 - 1 中的 2，第
209
页）滑到供料器组件支脚的槽中。
→ 然后，降低供料器组件的后部，直至对中球 （图 5.6 - 1
中的 3，第 209 页）进入供料器组件
的孔里，看不见为止。
→ 确保供料器在元件供料器料台上的位置与其宽度相适应 （见图 5.6 - 2
，第 211 页）。
→ 用手指敲击供料器组件的侧面，检查供料器组件是否已牢固就位在元件供料器料台上。应该
不能移动。
→ 将供料器组件插头 （图 5.6 - 1
中的 5，第 209 页）插在其所在位置底部的插座中。插头上的
红点必须对准插座上的红点。
请注意 5
由于供料器组件通过此插座接收控制脉冲，所以连接供料器组件时，要确保连接到正确插座
上。如果没有连接到正确的插座上，供料器组件无法正确工作。使用的供料器组件用户手册
将对插头和对应的插座情况进行详细说明。
用户手册 SIPLACE D4 5 操作人员的任务
源自软件版本 SR.605.xx 07/2008 英文版 5.6 安装供料器组件
211

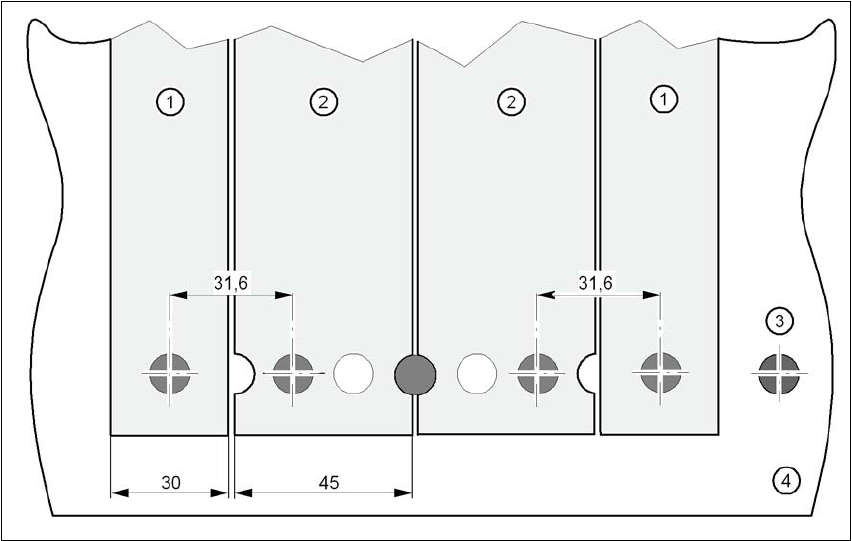

图
5.6 - 2
在元件供料器料台上插入
30
或
45 mm
宽的
S
供料器组件
(1) 供料器组件， 30 mm 宽
(2) 供料器组件， 45 mm 宽
(3) 对中球
(4) 元件料台
5 操作人员的任务 用户手册 SIPLACE D4
5.7 改变料区设置 源自软件版本 SR.605.xx 07/2008 英文版
212
5.7 改变料区设置
5.7.1 在改变设置之前，打印更换说明。
设置变更之前，根据 "SIPLACE Pro" 手册或联机帮助中的说明，打印与 SIPLACE Pro 计算机相
连的打印机的更换说明。
5.7.2 更换供料器组件时的注意事项
→ 将供料器组件插入元件供料器料台或从元件供料器料台取出供料器组件时，须非常小心。确
保 X 供料器组件不会与元件料台碰撞。
→ 必要时，按照 《预防性维护手册》中的说明，用吸尘器清理供料器组件的支承表面以及元件
料台的表面。
注意
避免用手指从元件料台的磁性导轨上取下元件，切勿与精细的金属分裂器接触，否则可能会
危机您的人身安全。 5
→ 使用毛刷或带有用带适合吸嘴的吸尘器，清除松散元件。
