用户手册 SIPLACE D4 6 贴片机扩展部件 源自软件版本 SR.605.xx 07/2008 英文版 6.1 12 段位器收集 & 贴片头吸嘴交换器 227 6.1.7 位置检测 吸嘴交换器的每个吸嘴盘上有一 个定位基准点，用于位置检测。 6 图 6.1 - 5 吸嘴交换器 - 位置检测 (1) 定位基准 点 (2) 吸嘴在吸 嘴盘中相对于定位基准点的位置
6 贴片机扩展部件 用户手册 SIPLACE D4
6.1 12 段位器收集 &贴片头吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
226
6

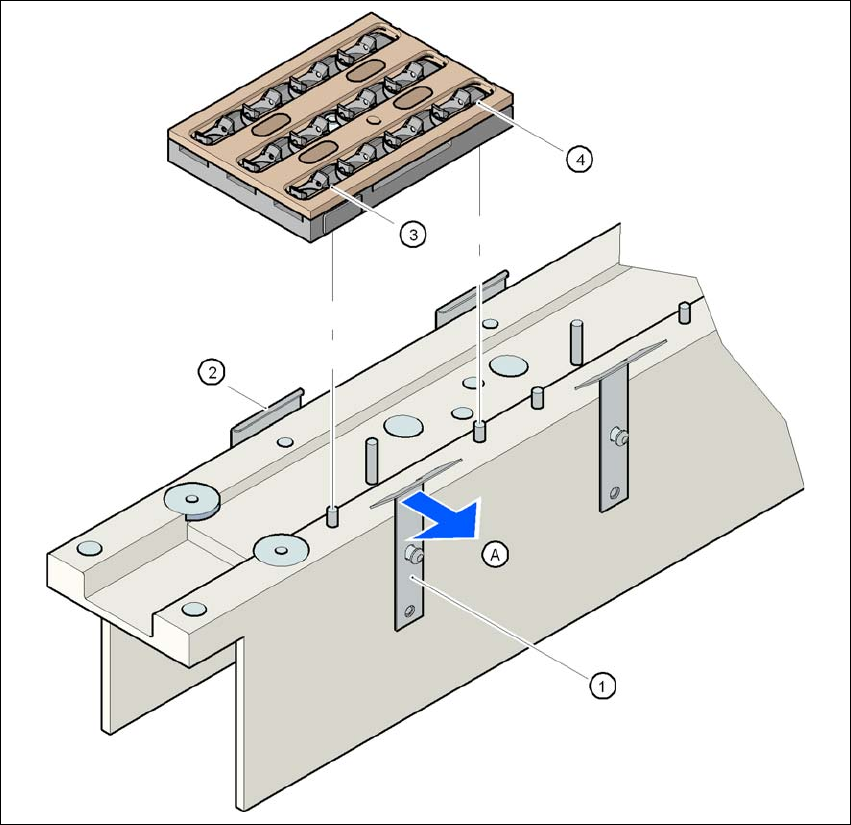

图
6.1 - 4
更换吸嘴盘
(1) 弹簧卡子
(2) 保持夹
(3) 对中孔
(4) 槽
(5) 将弹簧卡子从吸嘴盘上推开
用户手册 SIPLACE D4 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 12 段位器收集 &贴片头吸嘴交换器
227
6.1.7 位置检测
吸嘴交换器的每个吸嘴盘上有一个定位基准点，用于位置检测。
6

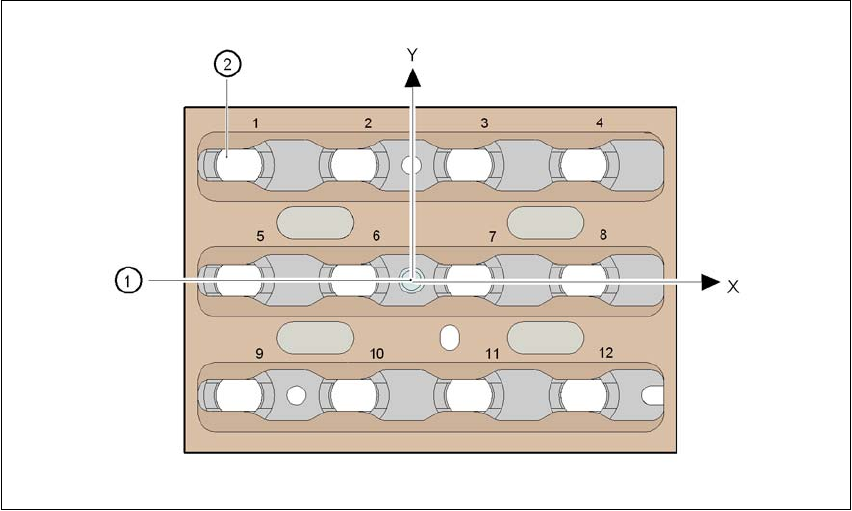

图
6.1 - 5
吸嘴交换器
-
位置检测
(1) 定位基准点
(2) 吸嘴在吸嘴盘中相对于定位基准点的位置
6 贴片机扩展部件 用户手册 SIPLACE D4
6.2 PCB 条形码扫描仪 源自软件版本 SR.605.xx 07/2008 英文版
228
6.2 PCB 条形码扫描仪
6.2.1 说明
部件号 00119682-xx 1D PCB 条形码扫描仪
部件号 00119679-xx 2D PCB 条形码扫描仪
部件号 00119430-xx PCB 条形码扫描仪装配套件
PCB 条形码扫描仪对 PCB 上的条形码自动记录并译码。 PCB 条形码扫描仪将读取的数据通过其
串行接口，送至传送控制器，然后再由该控制器通过 CAN 总线送至贴片机控制器做进一步处理。
6
图
6.2 - 1 PCB
条形码方框图
PCB 条形码扫描仪安装在 PCB 传送导轨上贴片机的输入侧。最多 4 台设备可改装并安装到每台
贴片机上。安装条形码扫描仪，以便扫描位于双传送导轨两条轨道上的 PCB 上下侧的条形码标
签。
PCB 条形码扫描仪分两种：
– 1D 条形码扫描仪
该条形码扫描仪处理条形码。 6
– 2D 条形码扫描仪
该条形码扫描仪处理矩阵编码。当条形码标签空间不足时，主要使用矩阵编码。 2D 条形
码扫描仪也可读取常规条形码。 6
装置编号
1
BC
扫描仪
上侧
分配板
传送
控制器，
右侧
BC
扫描仪
下侧
2
3
BC
扫描仪
上侧
分配板
传送
控制器，
左侧
BC
扫描仪
下侧
4
贴片机
控制器
控制
计算机
SIPLACE Pro
计算机
LANCAN 总线V-24V-24
