6 贴片机扩展部件 用户手册 SIPLACE D4 6.6 长印制电路板 源自软件版本 SR.605.xx 07/2008 英文版 238 6.6 长印制电路板 部件号 001 19427-xx 长印制电路板选项，单传送导轨 部件号 001 19428-xx 长印制电路板选项，双传送导轨 a 部件号 001 19631-xx 传送导轨宽度 242/508 mm （宽印制电路板） ， D1/D2/D3/ D4 以下 PCB 格式可用于 D…
用户手册 SIPLACE D4 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.4 SMEMA 适配盒
237
PCB 被传送到贴片区域，直到激光光障传感器触发 PCB 传送导轨的停止信号。之后，带有 PCB
挡杆的升降台上移到 PCB 尚未被夹紧且仍通过传送带移动的位置。两个 PCB 挡杆与 PCB 持平，
且 PCB 顶针 （磁针）已与 PCB 接触。两条传送带靠着 PCB 挡杆移动 PCB，同时对准。然后，
升降台移至其顶端位置，夹紧 PCB，并将其从 PCB 挡杆上卸下，这样就不至影响贴片程序。贴
片完成后，降低升降台和 PCB 对准并移动 PCB。
6
6.4 SMEMA 适配盒
部件号 00119092-xx SMEMA 适配盒 D4/D2/D1
D 系列贴片机的 PCB 传送导轨控制部件拥有用于贴片机之间进行通讯的西门子接口。您可以使用
SMEMA 适配盒和相关的电缆套件将传送导轨接口设为 SMEMA 标准。
更多详细信息，见 " 西门子传送导轨改型说明 " 界面，部件号 00194343-xx。
6.5 适用于接合检测的封装
部件号 00119032-xx 接合检测， D4 料台控制装置
部件号 00116938-xx 接合检测， D4 贴片机封装
部件号 00141xxx-xx 用于 S 料带供料器组件的接合传感器
（有关部件号，见第 3.9.7
节，第 122 页）
接合检测可以识别元件的批次变动。元件料带是通过金属条连接到接合点上的。元件料带将通过
安装在供料器组件上的接合传感器，并就料带的变化发送信号。
6 贴片机扩展部件 用户手册 SIPLACE D4
6.6 长印制电路板 源自软件版本 SR.605.xx 07/2008 英文版
238
6.6 长印制电路板
部件号 00119427-xx 长印制电路板选项，单传送导轨
部件号 00119428-xx 长印制电路板选项，双传送导轨
a
部件号 00119631-xx 传送导轨宽度 242/508 mm （宽印制电路板）， D1/D2/D3/D4
以下 PCB 格式可用于 D4 贴片机：
6
6
我们提供 " 长印制电路板 " 选项，作为改型套件，用于贴装超过 368 mm 的 PCB。
如果安装了 " 长印制电路板 " 选项，则可处理以下 PCB 格式：
6
6
改型套件包括以下各部件：
– 整个机构：顶杆、传感器、电缆和装配部件
–可选 CD，可启用 SIPLACE Pro 计算机的功能
– 改型说明
更多详细信息，见长印制电路板改型说明，部件号 00193888-01。
a) 在订购双传送导轨时，除了部件号 00119427-xx 之外，还请就部件号 00119428-xx 报价。
单传送导轨 （标准宽度）
50 x 50 mm² 至 368 x 460 mm²
单传送导轨，宽印制电路板
50 x 50 mm² 至 368 x 508 mm²
双传送导轨 （标准宽度）
50 x 50 mm² 至 368 x 216 mm²
双传送导轨，宽印制电路板
50 x 50 mm² 至 368 x 242 mm²
单传送导轨模式中的双传送导轨
50 x 50 mm² 至 368 x 380 mm²
单传送导轨，长印制电路板 （标准宽度）
50 x 110 mm² 至 610 x 460 mm²
单传送导轨，宽印制电路板，长印制电路板
50 x 110 mm² 至 610 x 508 mm²
双传送导轨，长印制电路板 （标准宽度）
50 x 120 mm² 至 610 x 216 mm²
双传送导轨，宽印制电路板，长印制电路板
50 x 120 mm² 至 610 x 242 mm²
单传送导轨模式中的双传送导轨，长印制电路板 （标准宽
度）
50 x 120 mm² 至 610 x 380 mm²
用户手册 SIPLACE D4 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.7 磁针支承
239

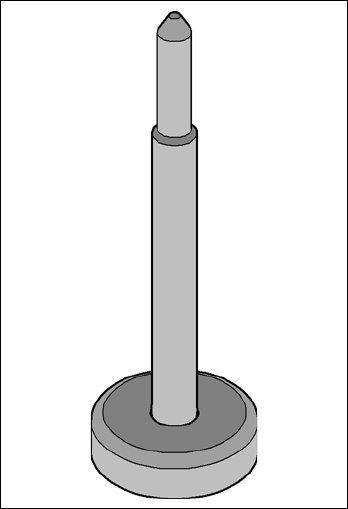

6.7 磁针支承
部件号 00119680-xx 磁针支承
在某些情况下贴装时，宽大的印制电路板易下垂，导致贴装元件的精确度不理想。极度弯曲的
PCB 也会影响贴装的精确度。在升降台上安装磁针支承，即可很轻松地解决此问题。
6
图
6.7 - 1
磁针支承
