用户手册 SIPLACE D4 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.8 C&P12 贴片头元件传感器
241
6.8.1 说明
元件传感器固定在 12 段位器收集贴片头安装孔的底部（见图 6.8 - 1，第 240 页）。它用于扫描元
件的外形并检查吸嘴上是否有元件。此外，它还可以确定元件的高度。元件高度可以用来确定元
件是处于正常的位置，还是在吸嘴的边缘。高度为 0.1 至 4 mm 的元件均可以检查。对于大型的
元件，只能检查其是否在吸嘴上。
元件传感器通过 SIPLACE Pro 计算机上的封装形式编辑器进行配置。
每个吸嘴，包括专用吸嘴，可以用元件传感器扫描。
6.8.2 测量条件
必须满足下列条件，得到的测量值才有效：
–照明光束必须在校准过程中接触到空吸嘴尖。
–当吸嘴上有元件时，吸嘴尖必须在照明光束的范围内。
– 最小吸嘴长度 13 mm
– 吸嘴长度 + 元件高度 + 公差 < 17 mm
如果满足这些条件，就可以确定元件是否存在，或测量元件高度。高度间的最小区别是 100
μm
6

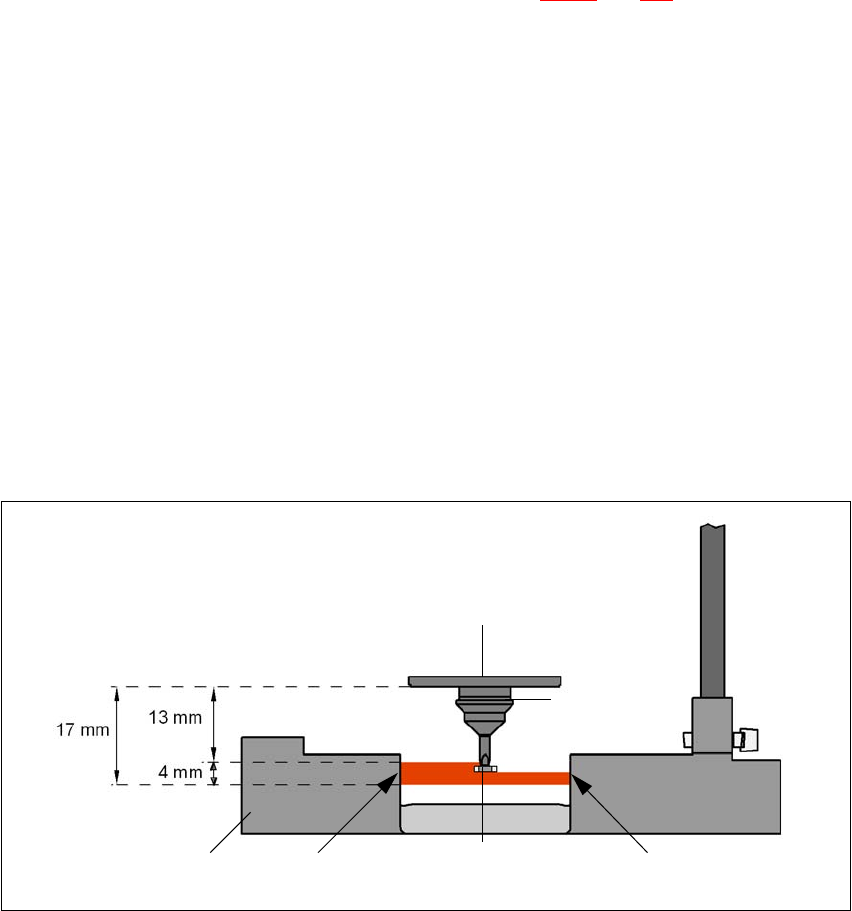

图
6.8 - 2
元件传感器，工作原理
增量盘
元件
吸嘴
IR LED
光电晶体管
十字通过
元件传感器
6 贴片机扩展部件 用户手册 SIPLACE D4
6.8 C&P12 贴片头元件传感器 源自软件版本 SR.605.xx 07/2008 英文版
242
请注意 6
如果使用 906 吸嘴贴装 0201 元件，使用元件传感器非常重要，因为此时不可能进行真空测量。6
使用元件传感器可以提高 dpm 率，即使贴装其它小元件，如 0402 或 0603 元件时，也是如此。
在封装形式列表中选择元件传感器时，记住，元件只能在配备了元件传感器的贴片机上贴装。
如果要用元件传感器测试元件，该传感器必须在生产线上配置。届时，可以使用下列选项：
新设置 设置优化功能可以自动将元件分配给元件传感器，条件是已安装了
传感器。
旧设置 可以将新 GF 号分配给元件，然后用元件传感器检查。
中央数据管理 如果生产线上的贴片机并非每台都配备了元件传感器，则新封装形
式号将分配给每个元件，然后用元件传感器检查。
请注意 6
– 要修改元件传感器，只能由 SIEPLACE EA 维
护工程师进行。
– 安装了元件传感器后，通过 SITEST 程序重新校准 12 段位器收集贴片头。
用户手册 SIPLACE D4 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.9 C&P 高分辨率元件照相机 （29 型， 27 x 27，数字）
243
6.9 C&P 高分辨率元件照相机 （29 型， 27 x 27，数字）
部件号 00119779-xx 高分辨率照相机， C&P12，数字
6.9.1 结构
6

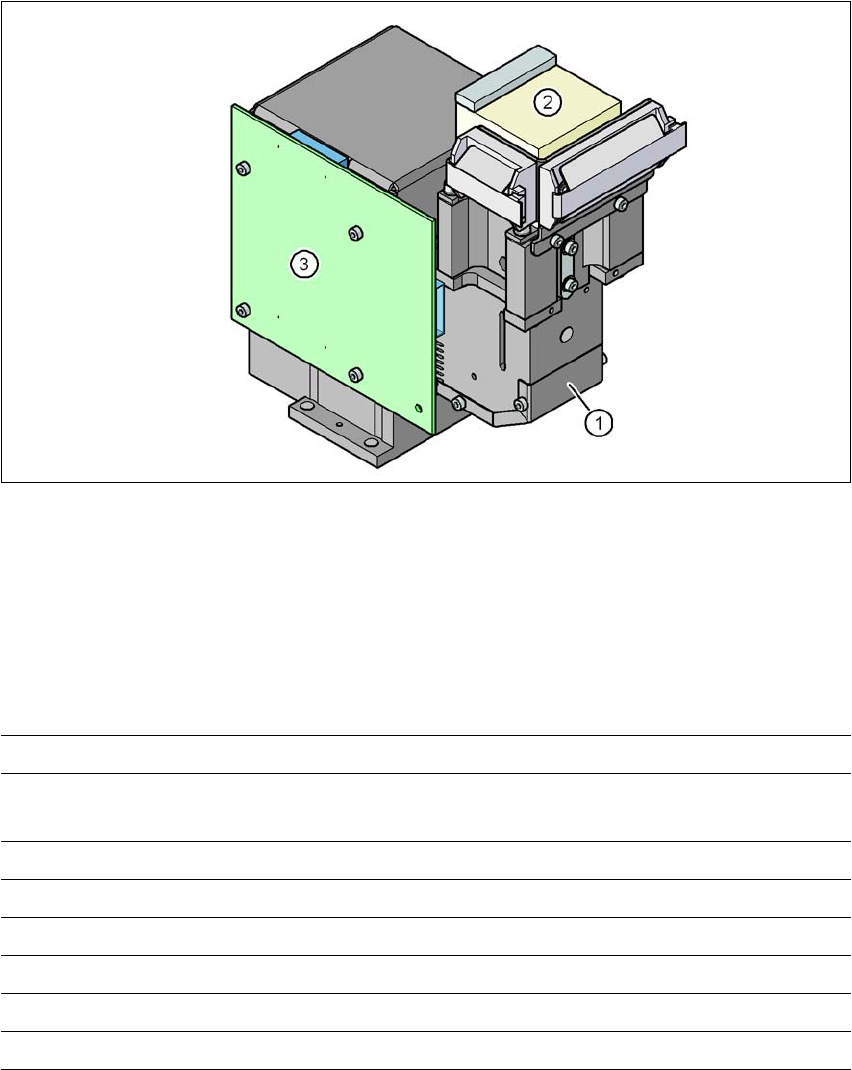

图
6.9 - 1 C&P
元件照相机 （
29
型，
27 x 27
，数字）
(1) 元件照相机镜头和照明
(2) 照相机放大器
(3) 照明控制部件
6.9.2 技术数据
6
元件尺寸
0.3 x 0.3 mm² 至 18.7 x 18.7 mm²
元件范围
0201 至 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
最小管脚间距
0.3 mm
最小管脚宽度
0.15 mm
最小球面间距
0.25 mm
最小球面管脚直径
0.14 mm
视场
32 x 32 mm²
照明方法 前方照明 （5 级，可按需要编程）
