用户手册 SIPLACE D4 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.12 真空泵
245
6.12 真空泵
部件号 00119017-xx 真空泵
部件号 00119406-xx 真空泵的连接套件
每个收集贴片头都有一个单独的真空发生器，用于提供保持和贴片电路所需的真空。真空发生器
按文氏管原理工作。
贴片机的压缩空气消耗量约为 950 Nl/min，也就是说压缩空气供给须相应调整。如果当地所有者
没有足够的压缩空气容量，则相关的投资成本会很高。因此，我们提供了真空泵，可提供必要的
真空。
使用真空泵的其它优势：
– 消耗量大约为贴片机压缩空气消耗量的一半。
– 减少输入压力。
– 贴片机更易于集成到现有生产线上。
– 根据能源成本，降低了持续运行成本。
真空泵是免维修，而且无需用油。它有足够的容量，提供收集贴片头保持电路。
贴片机的压缩空气消耗量
a
a) 在温度为 20°C、压力为 1013 hPa 的正常大气环境下
无真空泵
950 Nl/min
带真空泵
400 Nl/min
6 贴片机扩展部件 用户手册 SIPLACE D4
6.13 SIPLACE 生产率提升系统 源自软件版本 SR.605.xx 07/2008 英文版
246
6.13 SIPLACE 生产率提升系统
6.13.1 并行贴片原理
贴片生产线通常串行排列，其中的各台贴片机为串行连接。当 PCB 从一台贴片机传送到另一台贴
片机时，贴片程序将按顺序处理。这意味着， PCB 贴片是在各台贴片机中逐次进行。
6
图
6.13 - 1
串行和并行生产线的比较
当贴片机并行连接时，在单独贴片机上贴装的元件组合起来。几台贴片机按照相同的贴片程序工
作。它们在一台贴片机上贴装所有的元件，而如果是串行连接，则贴片程序将在几台贴片机之间
逐次运行。如果一台贴片机已装满 PCB，则 PCB 被移动到下一台贴片机上，按照相同的贴装程
序贴装。带有要贴装的相同元件的贴片机组称为组或作业程序组。
串行生产线
并行生产线
地面传送带
组 （作业程序组）
水平 /
垂直升降
用户手册 SIPLACE D4 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.13 SIPLACE 生产率提升系统
247
6.13.2 进行并行贴片
并行排列的贴片机生产线需要很大的空间，因此并行贴片原理在地面传送带和水平 / 垂直升降
（HV 梭动传送机）上实施。尽管贴片机为串行排列，但升降装置和地面传送带仍允许生产线并行
运行。这样， SIPLACE 生产线的占地面积几乎与以前相同。
地面传送带 6
两个传送带携带贴片机下面空的或贴装的 PCB （见图 6.13 - 1，第 246 页）。
水平 / 垂直升降 （水平 / 垂直梭动传送机） 6
在生产线初始端、贴片机之间、生产线末端有 HV 梭动传送机。它携带着 PCB，穿梭在地板和处
理层，以及地面传送带上的两个轨道之间。
6

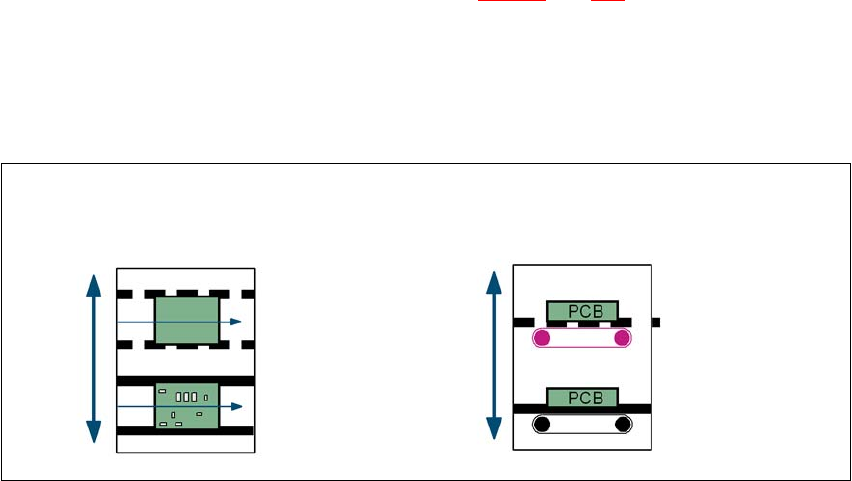

图
6.13 - 2
水平
/
垂直梭动传送机 （
HV
梭动传送机），传送轨道更改和升降功能
水平传送导轨
HV 梭动传送机
升降功能
垂直传送导轨
未贴装
已贴装
标准
传送导轨层
底层地面
传送导轨层
HV 梭动传送机
传送轨道更改
